Výpočet kari sietí – koľko kusov potrebujem?

Praktický výpočet

Kari sieť s rozmerom 3 × 2 m má 6 m², ale jednoduchý výpočet „plocha ÷ 6“ väčšinou nestačí. Reálny počet kusov ovplyvňuje rozmer plochy, orientácia sietí, prekrytie, počet vrstiev, okraje a odrezky.

Rýchla odpoveď pre plochu 10 × 10 m Pri kari sieťach 3 × 2 m, oku 150 × 150 mm a orientačnom prekrytí 2 oká = 300 mm vychádza pri geometrickom rozložení 24 kusov na jednu vrstvu.

Pri dvoch rovnakých vrstvách je to 48 kusov.

Prečo nestačí vydeliť plochu číslom 6?

Sieť 3 × 2 m má síce hrubú plochu 6 m², ale pri ukladaní viacerých tabúľ sa ich časti v miestach styku prekrývajú.

Navyše rozhoduje geometria stavby. Na ploche 10 × 10 m sa siete musia rozložiť v celých radoch a stĺpcoch. Preto môže čisto plošný matematický výpočet ukázať menej kusov, než je možné v skutočnosti na daný pôdorys rozložiť.

Praktické pravidlo: Najskôr vypočítajte, koľko tabúľ potrebujete v jednom smere. Potom koľko radov potrebujete v druhom smere. Až následne tieto dve hodnoty vynásobte.

Ako započítať prekrytie kari sietí

Ak má sieť oko 150 × 150 mm, jedno oko predstavuje 150 mm = 0,15 m.

Počet ôk	Prekrytie	Poznámka
1 oko	150 mm	Výpočtový variant – iba ak zodpovedá návrhu.
2 oká	300 mm	Častý variant používaný pri orientačných kalkuláciách.
3 oká	450 mm	Variant s väčším presahom – použite, ak ho požaduje návrh.

Počet ôk nie je univerzálny statický predpis. Potrebná dĺžka styku závisí od konkrétnej konštrukcie a projektového riešenia. Tabuľku používajte na výpočet množstva po zadaní zvoleného prekrytia, nie ako náhradu návrhu výstuže.

Presnejší výpočet podľa rozmerov plochy

Ak poznáte rozmer plochy, rozmer siete a prekrytie, počet tabúľ je vhodnejšie počítať samostatne v oboch smeroch.

Počet sietí v jednom smere:

n = zaokrúhliť nahor ((rozmer plochy − prekrytie) ÷ (rozmer siete − prekrytie))

Výpočet urobte raz pre dĺžku siete 3 m a druhýkrát pre jej šírku 2 m.

Celkový počet = počet v prvom smere × počet v druhom smere

Príklad: koľko kari sietí na 100 m²?

Použime jednoduchú základovú alebo betónovú plochu 10 × 10 m.

Sieť má rozmer 3 × 2 m, oko 150 × 150 mm a pre tento výpočtový príklad použijeme prekrytie 2 oká = 0,30 m.

Smer 3 m

Prvá sieť pokryje 3,00 m. Každá ďalšia po odpočítaní 0,30 m prekrytia pridá 2,70 m.

3,00 + 2,70 + 2,70 + 2,70 = 11,10 m

Na dĺžku 10 m teda potrebujeme 4 siete.

Smer 2 m

Prvý rad pokryje 2,00 m. Každý ďalší rad po odpočítaní 0,30 m prekrytia pridá 1,70 m.

2,00 + 1,70 + 1,70 + 1,70 + 1,70 + 1,70 = 10,50 m

Na šírku 10 m teda potrebujeme 6 radov.

Výsledok: 4 × 6 = 24 kari sietí Pre plochu 10 × 10 m, sieť 3 × 2 m a výpočtové prekrytie 300 mm potrebujeme 24 kusov na jednu vrstvu.

Dva praktické varianty výpočtu

Variant A – minimálne rezanie, prekrytie 2 oká Plocha: 10 × 10 m
Sieť: 3 × 2 m
Prekrytie: 300 mm

Potreba: 24 ks / vrstva

Pri ukladaní preferujeme celé siete a rozumné využitie odrezkov. Diely kratšie ako približne 1 m nemá zmysel vyrábať iba preto, aby sa matematicky znížil počet tabúľ.

Variant B – väčšie prekrytie 3 oká Plocha: 10 × 10 m
Sieť: 3 × 2 m
Prekrytie: 450 mm

Potreba: približne 28 ks / vrstva

Oproti variantu s 2 okami ide o približne 4 siete navyše. Väčšie prekrytie preto používajte vtedy, keď ho vyžaduje návrh, nie automaticky.

Jedna alebo dve vrstvy kari siete

Ak projekt požaduje spodnú aj hornú vrstvu výstuže, vypočítané množstvo treba násobiť počtom vrstiev.

Príklad 10 × 10 m	Počet sietí
1 vrstva, prekrytie 2 oká	24 ks
2 vrstvy, prekrytie 2 oká	48 ks
1 vrstva, prekrytie 3 oká	cca 28 ks
2 vrstvy, prekrytie 3 oká	cca 56 ks

Počet vrstiev je projektový údaj. Dve vrstvy sa nemajú pridávať iba „pre istotu“ bez návrhu.

Čo ak má kari sieť iné oko?

Rovnaký princíp výpočtu platí aj pre siete s okom 100 × 100, 200 × 200 alebo 250 × 250 mm.

Zmení sa iba fyzická dĺžka prekrytia, ak ho zadávate počtom ôk.

Oko siete	2 oká	3 oká
100 × 100 mm	200 mm	300 mm
150 × 150 mm	300 mm	450 mm
200 × 200 mm	400 mm	600 mm
250 × 250 mm	500 mm	750 mm

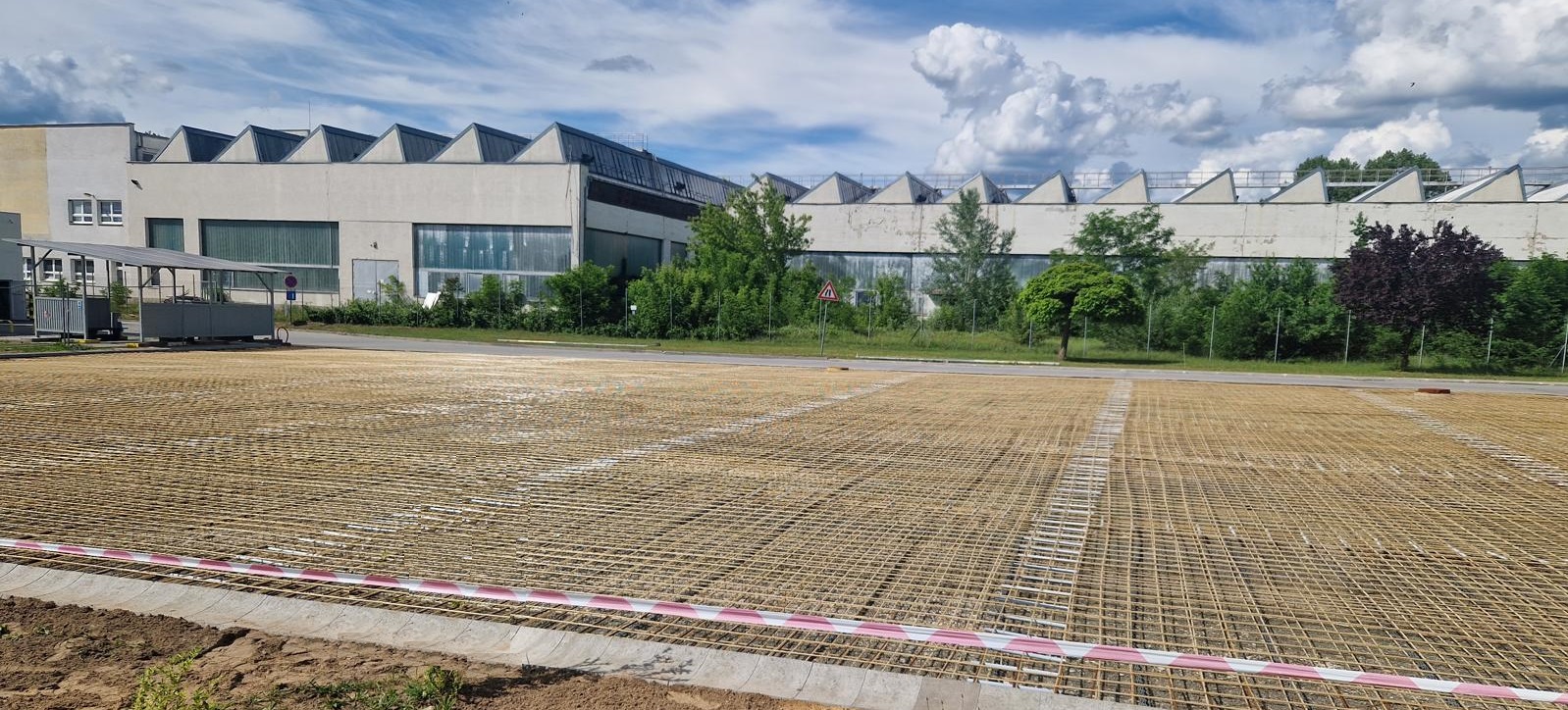

Pokládka kompozitných kari sietí GFRP na veľkej betónovej ploche

Pri väčších plochách je geometrické rozloženie tabúľ dôležitejšie než jednoduché delenie plochy šiestimi.

Máte vypočítané kari siete? Nezabudnite na podloženie

Počet kari sietí je iba prvá časť prípravy. Pred betonážou treba zabezpečiť, aby siete zostali v požadovanej polohe a výške. Na to slúžia dištančné podložky a líniové alebo zubové lišty.

Akú výšku podložky? Ako sa meria krytie výstuže a čo znamená požadovaná výška v mm. Akú podložku alebo lištu? Výber bodových podložiek, dištančných a zubových líšt pod kari siete. Koľko podložiek potrebujem? Praktický výpočet spotreby podložiek a líniových líšt podľa plochy.

Kalkulačka kari sietí

Ak nechcete počet tabúľ prepočítavať ručne, použite náš konfigurátor. Zadáte rozmery plochy a zvolené prekrytie a kalkulačka vám pomôže s orientačným počtom sietí.

Vypočítajte si počet kari sietí

Vyberte rozmery plochy, prekrytie a následne si môžete pozrieť vhodné GFRP kari siete K4 až K12.

Otvoriť kalkulačku Pozrieť kari siete

Potrebujete vypočítať aj roxory a strmienka?

Roxory a strmienka sa počítajú iným spôsobom než kari siete. Pri armokošoch sa rieši počet pozdĺžnych prútov, dĺžka jednotlivých úsekov, napojenia a rozstup strmienkov.

Preto ich nerozoberáme v tomto článku o kari sieťach a majú vlastný samostatný návod:

Výpočet roxorov a strmienkov do základov →

Časté otázky k výpočtu kari sietí

Koľko m² má kari sieť 3 × 2 m?

Hrubá plocha jednej siete je 6 m². Reálne pokrytie však môže byť menšie, pretože treba zohľadniť prekrytie, okraje a geometrické rozloženie tabúľ.

Koľko kari sietí potrebujem na 100 m²?

Pri modelovej ploche 10 × 10 m, sieti 3 × 2 m a prekrytí 300 mm vychádza geometrické rozloženie na približne 24 kusov pre jednu vrstvu. Pri dvoch vrstvách ide o približne 48 kusov.

Stačí vypočítať plochu ÷ 6?

Nie. Takýto výpočet nezohľadňuje prekrytie ani skutočné rozloženie tabúľ na konkrétnom pôdoryse.

Koľko majú byť kari siete prekryté?

Dĺžka styku je projektový údaj. Pri kalkulácii možno pracovať s rôznymi variantmi, napríklad 1, 2 alebo 3 oká, ale konkrétne prekrytie musí zodpovedať návrhu konštrukcie.

Musím počítať aj dištančné podložky?

Áno, ak chcete pripraviť kompletné množstvo materiálu pre pokládku. Kari sieť musí zostať v požadovanej polohe, preto sa používa vhodné dištančné podopretie. Výpočet spotreby podložiek →

Zhrnutie: Pri výpočte kari sietí počítajte podľa reálneho rozloženia tabúľ, prekrytia a počtu vrstiev . Plocha jednej siete 6 m² je iba východiskový údaj, nie konečné čisté pokrytie. Pri staticky navrhovanej konštrukcii musí počet vrstiev, geometria výstuže a dĺžka stykov zodpovedať projektovej dokumentácii.
