    Výpočet roxorov a strmienkov do základov – jednoduchý návod

    Staviate plot, garáž, terasu, prístrešok alebo inú menšiu stavbu a potrebujete zistiť, koľko roxorov a strmienkov objednať? Pri jednoduchom armokoši sa dá orientačná spotreba materiálu vypočítať pomerne ľahko.

    Rýchly orientačný základ Ak máte projekt, riaďte sa výstužou uvedenou v projekte.

    Pri jednoduchých armokošoch menších stavieb bez samostatného výkresu výstuže sa v praxi často stretávame s:

    4 pozdĺžnymi prútmi
    a
    strmienkami približne každých 20–30 cm.

    Tieto hodnoty používame nižšie výhradne ako jednoduchý model na výpočet množstva materiálu , nie ako univerzálny návrh výstuže.

    Čo je armokoš a z čoho sa skladá?

    Armokoš je priestorová výstuž tvorená pozdĺžnymi roxormi a priečnymi strmienkami . Pozdĺžne prúty vedú v smere základového pásu a strmienky ich držia v požadovanom rozložení.

    Pri jednoduchom štvorcovom alebo obdĺžnikovom armokoši sa často stretnete so štyrmi pozdĺžnymi prútmi – napríklad s dvoma v hornej a dvoma v spodnej časti.

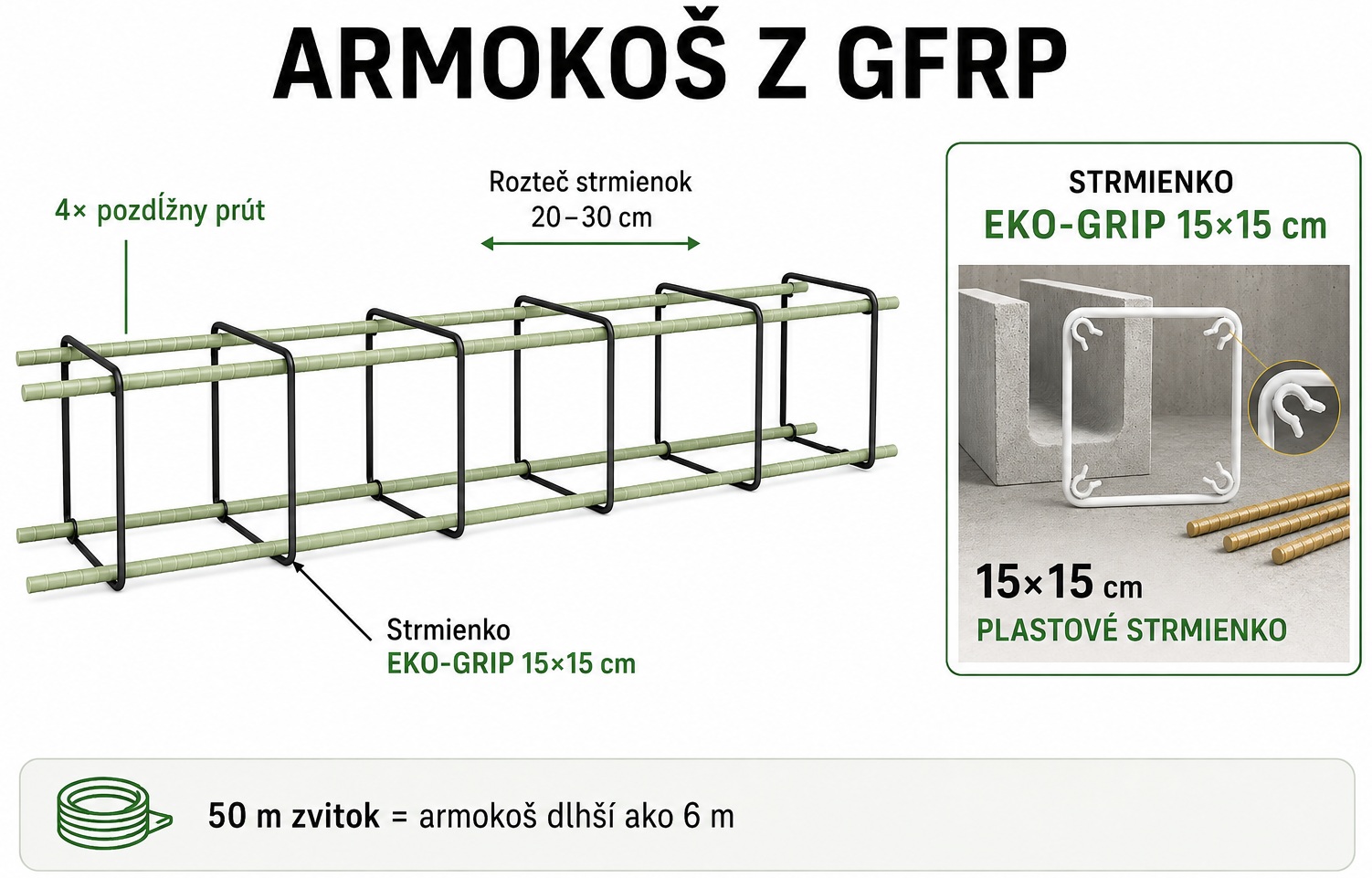

    Armokoš z GFRP roxorov so 4 pozdĺžnymi prútmi a strmienkami EKO-GRIP
    Jednoduchý princíp GFRP armokoša – 4 pozdĺžne prúty, strmienky a možnosť použitia dlhého GFRP zvitku.
    Rozmery, priemer a skladba výstuže závisia od konkrétnej stavby. Štyri pozdĺžne prúty a rozteč približne 20–30 cm používame v tomto článku ako praktický orientačný model pre výpočet množstva jednoduchého menšieho armokoša.

    Výpočet roxorov: koľko metrov potrebujem?

    Najskôr spočítajte dĺžku všetkých základových pásov, ktoré majú rovnakú skladbu výstuže.

    Predstavme si napríklad stavbu so 40 metrami základových pásov.

    Ak pre výpočet použijeme 4 pozdĺžne prúty:

    40 m × 4 = 160 bm roxorov

    Čistá dĺžka pozdĺžnej výstuže je teda 160 bežných metrov.

    Pri objednávke ešte treba zohľadniť, či používate 6 m tyče alebo dlhšie zvitky. Pri krátkych tyčiach totiž môžu vzniknúť ďalšie napojenia a spotreba nemusí byť totožná s čistou geometrickou dĺžkou.

    Výpočet strmienkov: koľko kusov potrebujem?

    Ak máte rozteč strmienkov určenú v projekte, použite túto hodnotu.

    Pri jednoduchých menších armokošoch sa v praxi často stretávame s roztečou približne 20 až 30 cm. Pre nasledujúci výpočtový model použijeme 25 cm = 0,25 m.

    Príklad: základový pás dlhý 10 m

    10 m ÷ 0,25 m = 40 intervalov

    Ak počítame strmienok aj na začiatku a na konci úseku:

    40 + 1 = približne 41 strmienkov
    Jednotlivé rovné úseky počítajte samostatne.
    Štyri pásy dlhé 10 m nie sú z pohľadu počtu strmienkov úplne to isté ako jeden súvislý 40 m armokoš. Každý samostatný úsek má svoj začiatok a koniec.

    Príklad: 40 m základových pásov

    Ak máme spolu 40 m základových pásov, 4 pozdĺžne prúty a pre orientačný výpočet použijeme strmienky približne po 25 cm:

    Materiál Výpočet Orientačná spotreba
    Roxory 40 m × 4 160 bm
    Strmienky 40 m ÷ 0,25 m približne 160 ks + koncové strmienky jednotlivých úsekov

    6 m roxory alebo 50 m GFRP zvitok?

    Pri výpočte množstva roxorov je dôležité aj to, v akej dĺžke výstuž kupujete .

    Pri klasických 6 m tyčiach musí byť armokoš dlhší než 6 m vytvorený z viacerých kusov. To znamená viac napojení, rezania a manipulácie.

    Vybrané priemery GFRP roxorov sú dostupné aj v 50 m zvitkoch. Prút môžete rozvinúť a odrezať na potrebnú dĺžku.

    Príklad: 50 m GFRP pri 4 pozdĺžnych prútoch 50 m ÷ 4 = 12,5 m

    Z jedného 50 m zvitku teda môžeme napríklad pripraviť:

    4 × pozdĺžny prút dlhý 12,5 m

    a vytvoriť približne 12,5 m dlhý armokoš bez delenia pozdĺžnych prútov na klasické 6 m tyče.

    Ak má napríklad rovný základový pás 11 m, pri vhodnom GFRP zvitku môže byť každý pozdĺžny prút pripravený ako jeden súvislý kus.

    Výsledkom môže byť menej napojení a jednoduchšia montáž.

    Aké strmienky je možné použiť?

    Pri armokošoch existuje viac možností. Strmienok nemusí byť iba klasický oceľový.

    Oceľové strmienky

    Klasické riešenie používané predovšetkým pri oceľovej výstuži a tam, kde strmienok plní projektovanú nosnú funkciu.

    Plastové EKO-GRIP

    Hotové plastové prvky s pripravenými miestami na osadenie pozdĺžnych prútov, ktoré zjednodušujú zostavenie a stabilizáciu geometrie armokoša.

    Kompozitné strmienky

    Podľa požiadavky vieme zabezpečiť aj kompozitné strmienky vyrobené na mieru.

    Plastové strmienky EKO-GRIP

    Plastové armovacie strmienko EKO-GRIP 15x15 cm

    EKO-GRIP 15 × 15 cm

    Plastové armovacie strmienko EKO-GRIP 15 × 15 cm umožňuje jednoduché osadenie pozdĺžnych prútov do pripravených úchytov.

    Je vhodné pre prúty približne Ø8 až Ø12 mm.

    • Ø8 mm – voľnejšie osadenie,
    • Ø10 mm – ideálne osadenie,
    • Ø12 mm – pevnejšie zacvaknutie.

    V tomto článku používame pri orientačnom výpočte rozteč približne 20–30 cm. Ak je rozstup alebo funkcia strmienkov určená projektom, rozhoduje projektová dokumentácia.

    Dôležité k funkcii plastového EKO-GRIP EKO-GRIP pomáha pri zostavení armokoša a udržaní pozdĺžnych prútov v požadovanej geometrii.

    Ak však projekt predpisuje nosný oceľový alebo kompozitný strmienok, ktorý má prenášať šmykové alebo iné návrhové sily, plastový EKO-GRIP sa nemá považovať za jeho automatickú náhradu.

    EKO-GRIP 15 × 15 cm

    Pozrite si cenu, skladovú dostupnosť, kompatibilné priemery roxorov a detailné informácie.

    Pozrieť EKO-GRIP Všetky strmienky

    Kompozitné strmienky na mieru

    Ak vám štandardný plastový strmienok rozmerovo nevyhovuje, vieme podľa požiadavky riešiť aj kompozitné GFRP strmienky na mieru .

    Pri dopyte nám pošlite:

    • požadovaný rozmer strmienka,
    • priemer výstuže,
    • potrebný počet kusov,
    • prípadne jednoduchý náčrt alebo výkres.
    Pred betonážou

    Hotový armokoš treba správne podložiť

    Výpočtom roxorov a strmienkov príprava výstuže nekončí. Hotový armokoš musí počas betonáže zostať v polohe určenej návrhom a nemá voľne ležať priamo na podklade.

    Na podopretie pozdĺžnej výstuže sa používajú vhodné dištančné podložky. Ich výška súvisí s požadovaným krytím výstuže betónom.

    Podložky pod roxory a armokoš Horizontálne dištančné podložky pod pozdĺžne prúty, roxory a spodnú výstuž. Krytie výstuže betónom Ako sa krytie meria a čo ovplyvňuje požadovanú polohu výstuže v betónovej konštrukcii.

    Aký priemer roxoru použiť?

    Výpočet vyššie určuje predovšetkým množstvo pozdĺžnej výstuže . Priemer roxoru je samostatná otázka.

    Ak máte projekt, použite priemer uvedený v projekte. Pri svojpomocnej menšej stavbe treba priemer posudzovať podľa typu konštrukcie, rozmerov a zaťaženia.

    Podrobnejšie to vysvetľujeme tu: Roxory do základov – aký priemer a výstuž použiť? →

    Oceľ a GFRP nie sú rovnaký materiál. GFRP výstuž je výrazne ľahšia, nekoroduje spôsobom typickým pre oceľ a vybrané priemery možno dodávať v dlhých zvitkoch. Má však iné mechanické vlastnosti, najmä nižší modul pružnosti. Pri náhrade výstuže určenej projektom preto treba pracovať s technickými parametrami konkrétnej GFRP výstuže.

    Nemáte projekt?

    Pri svojpomocnej stavbe plotu, garáže, terasy, prístrešku alebo inej menšej konštrukcie zákazník často samostatný výkres výstuže nemá.

    Na orientačný výpočet množstva si pripravte:

    1. celkovú dĺžku základových pásov,
    2. počet pozdĺžnych prútov,
    3. priemer roxorov,
    4. rozmer armokoša alebo strmienka,
    5. uvažovanú rozteč strmienkov.
    Jednoduchý model pre orientačný výpočet Pri jednoduchom menšom armokoši môžeme na prvý výpočet množstva pracovať napríklad s:

    4 pozdĺžnymi prútmi
    +
    strmienkami približne každých 20–30 cm.

    Takto získate orientačnú spotrebu roxorov a strmienkov. Konkrétna skladba výstuže však závisí od stavby a pri nosnej konštrukcii musí zodpovedať návrhu.

    Počítate aj kari siete?

    Kari siete do základovej dosky sa počítajú iným spôsobom. Do výpočtu vstupuje rozmer kari siete, rozmery betónovej plochy a prekrytie jednotlivých tabúľ.

    Pokračujte na: Výpočet kari sietí – koľko kusov potrebujem? →

    Ak riešite kompletnú výstuž základovej dosky: Výstuž základovej dosky – kari siete, roxory a GFRP →

    Máte rozmery základov?

    Pošlite nám dĺžku základových pásov, požadovaný priemer roxorov, počet pozdĺžnych prútov a rozmer strmienka. Pomôžeme vám pripraviť vhodné množstvo materiálu.

    Poslať dopyt Pozrieť GFRP roxory

    Najčastejšie otázky

    Koľko roxorov sa používa v jednoduchom armokoši?
    Ak máte projekt, riaďte sa projektom. Pri jednoduchých menších armokošoch sa v praxi často stretávame so štyrmi pozdĺžnymi prútmi – napríklad dvoma hore a dvoma dole. V článku túto skladbu používame iba ako orientačný model na výpočet množstva.
    Ako ďaleko od seba sa dávajú strmienky?
    Pri jednoduchých armokošoch sa v praxi často stretávame s roztečou približne 20 až 30 cm. V tomto článku ju používame ako model na výpočet spotreby. Ak máte projekt, rozhodujúca je rozteč uvedená v projekte.
    Ako vypočítam množstvo roxorov?
    Dĺžku základových pásov vynásobíte počtom pozdĺžnych prútov. Napríklad 40 m základov × 4 prúty = 160 bm roxorov. Následne treba zohľadniť formát dodávanej výstuže, napojenia a detaily jednotlivých úsekov.
    Ako vypočítam počet strmienkov?
    Dĺžku konkrétneho úseku vydelíte zvolenou roztečou. Pri 10 m úseku a rozteči 25 cm vznikne 40 intervalov. Ak je strmienok aj na začiatku a konci, vychádza orientačne 41 kusov.
    Môžem vytvoriť armokoš dlhší než 6 metrov?
    Áno. Pri vhodnom GFRP roxore dodávanom v dlhom zvitku je možné pripraviť pozdĺžne prúty výrazne dlhšie než 6 m. Pri štyroch prútoch predstavuje 50 bm napríklad štyri prúty po 12,5 m.
    Aké prúty pasujú do EKO-GRIP 15 × 15 cm?
    Strmienok EKO-GRIP 15 × 15 cm je vhodný pre prúty približne Ø8 až Ø12 mm. Ø10 mm má ideálne osadenie, Ø8 mm je voľnejší a Ø12 mm sa zacvakáva pevnejšie.
    Nahrádza EKO-GRIP automaticky nosný oceľový strmienok?
    Nie. EKO-GRIP pomáha pri zostavení armokoša a stabilizácii polohy pozdĺžnych prútov. Ak projekt predpisuje nosný oceľový alebo kompozitný strmienok prenášajúci návrhové sily, plastový EKO-GRIP ho automaticky nenahrádza.
    Musí byť hotový armokoš podložený?
    Armokoš má počas betonáže zostať v polohe určenej návrhom. Nemá preto voľne ležať priamo na podklade. Používajú sa vhodné dištančné podložky, ktorých výška súvisí s požadovaným krytím výstuže.

    Podložky pod roxory →
    Existujú aj kompozitné strmienky?
    Áno. Okrem oceľových a plastových prvkov EKO-GRIP vieme podľa požiadavky zabezpečiť aj kompozitné GFRP strmienky na mieru.
    Musím automaticky pridať 10 % rezervu?
    Nie. Najskôr je lepšie vypočítať skutočné dĺžky, napojenia, 6 m tyče alebo zvitky a využiteľné odrezky. Až potom je možné rozumne určiť potrebnú rezervu.
