Kari sieť GFRP | Eko-K10 | 10mm | 150x150mm - 3x2m | FiberoX®

Kari sieť K10 FiberoX® je robustná GFRP výstuž s priemerom 10 mm, okom 150 × 150 mm a rozmerom 3 × 2 m. Jeden kus s teoretickou plochou 6 m² váži približne 11 kg. K10 je určená najmä pre projekty, kde sa požaduje väčší priemer kompozitnej výstuže a zároveň sú výhodou nízka hmotnosť a nekorodujúci charakter GFRP.

Kari sieť 10 mm pre náročnejšie betónové konštrukcie

K10 patrí medzi silnejšie varianty štandardného radu GFRP kari sietí. Používa sa najmä tam, kde projekt požaduje robustnejšiu plošnú výstuž a súčasne je výhodná jednoduchšia manipulácia oproti oceli.

Využitie nachádza napríklad pri priemyselných podlahách, väčších betónových plochách, prefabrikátoch, základových konštrukciách a ďalších projektových realizáciách.

K10 FiberoX® – základné parametre

Približne 11 kg namiesto desiatok kilogramov ocele

Hmotnostný rozdiel je pri K10 významný najmä pri väčších zákazkách. Jeden kus K10 3 × 2 m váži približne 11 kg.

Pre orientáciu: oceľová kari sieť Ø12 mm s porovnateľným rozmerom a okom 150 × 150 mm môže mať hmotnosť približne 71 kg na kus.

Hmotnosť oceľovej siete je orientačná. Reálna hodnota závisí od konkrétneho výrobku, rozmeru a geometrie siete.

K10 Ø10 mm ako alternatíva k oceľovej Ø12 mm

Priemer výstuže sám o sebe neurčuje jej ekvivalentnosť. GFRP a oceľ majú rozdielne materiálové vlastnosti, preto treba pri návrhu posudzovať viac než iba číslo priemeru.

Technické parametre výstuže FiberoX® uvádzajú vysokú pevnosť GFRP v ťahu, zároveň však nižší modul pružnosti oproti oceli. Pri projektovaných konštrukciách sa preto posudzuje aj deformácia, šírka trhlín, geometria výstuže, kotvenie a spôsob uloženia.

Kde sa kari sieť K10 používa?

K10 je určená predovšetkým pre projektované betónové konštrukcie, kde jej parametre zodpovedajú požadovanému návrhu.

• základové dosky podľa statického návrhu,
• priemyselné a viac namáhané podlahy,
• garáže, parkovacie a manipulačné plochy,
• prefabrikované betónové prvky,
• technologické a výrobné plochy,
• poľnohospodárske betónové konštrukcie,
• vodohospodárske stavby podľa projektu,
• konštrukcie, pri ktorých je výhodou nekorodujúca alebo elektricky nevodivá výstuž.

Rozmer 3 × 2 m a oko 150 × 150 mm

Štandardná K10 má rozmer 3 × 2 m a oko 150 × 150 mm. Jeden kus teda predstavuje teoretickú plochu 6 m² pred započítaním presahov, okrajov a odrezkov.

K10 s inou veľkosťou oka

Pri projektovej alebo väčšej zákazke možno podľa zadania riešiť aj inú geometriu siete, napríklad:

• 50 × 50 mm,
• 100 × 100 mm,
• 150 × 150 mm,
• 200 × 200 mm,
• 250 × 250 mm.

Zmena oka mení množstvo prútov na m², preto pri zákazkovej výrobe posudzujte vždy priemer a rozstup spolu.

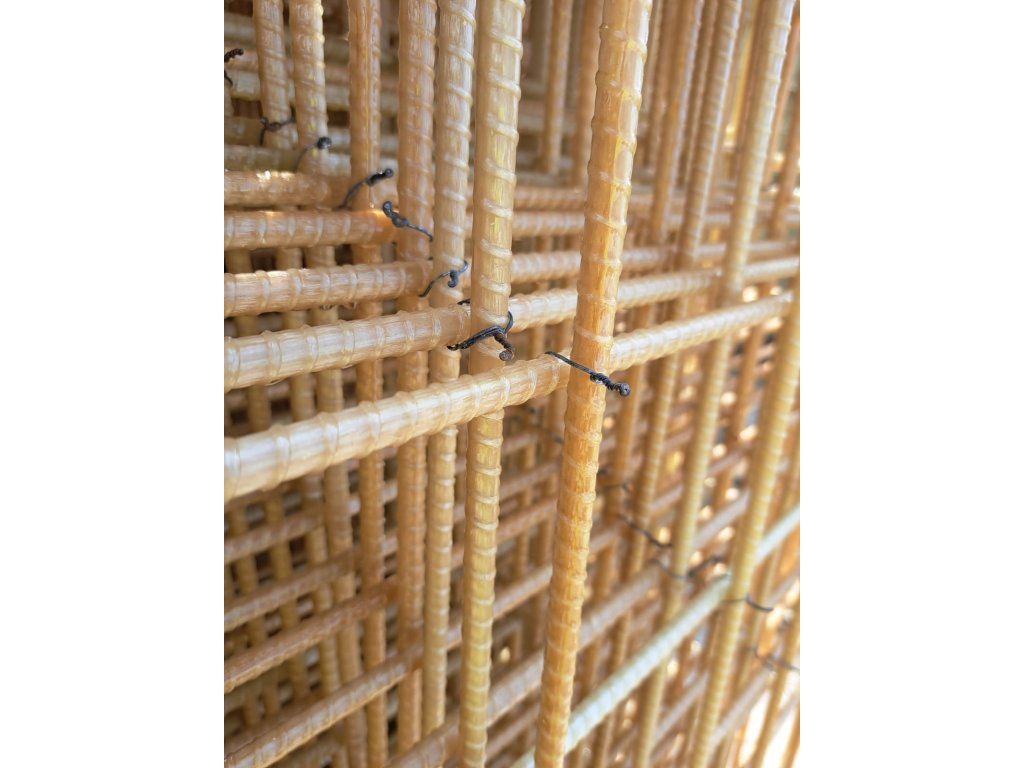

Konštrukcia a viazanie K10

Prúty siete prechádzajú súvislo v oboch smeroch. Na jednej štandardnej sieti je približne 75 výrobných spojov, ktoré pomáhajú zachovať jej geometriu pri manipulácii a montáži.

Sieť možno pri montáži viazať:

• oceľovým viazacím drôtom,
• plastovými sťahovacími páskami.

Ako kari sieť K10 rezať?

K10 možno na stavbe deliť uhlovou brúskou s vhodným rezným kotúčom.

1. vopred vyznačte požadovanú líniu rezu,
2. prúty na oboch stranách budúceho rezu podľa potreby dodatočne zviažte,
3. skontrolujte stabilitu zostávajúcej siete,
4. až následne prerežte jednotlivé prúty.

Pri rezaní používajte vhodné osobné ochranné pracovné prostriedky.

Koľko kari sietí K10 potrebujete?

Jedna sieť má teoretickú plochu 6 m². Pri projektovej realizácii však počet kusov nemožno určiť iba delením plochy číslom 6.

Do reálnej spotreby vstupujú:

• rozmery a geometria plochy,
• rozloženie jednotlivých tabúľ,
• prekrytie sietí,
• odrezky a detaily,
• počet vrstiev výstuže.

Použite náš praktický výpočet spotreby kari sietí alebo nám pri väčšej zákazke pošlite výkaz výmer.

Prekrytie a spájanie sietí K10

Pri oku 150 × 150 mm možno pri orientačnej kalkulácii pracovať napríklad s presahom dvoch ôk, teda približne 300 mm.

Pri náročnejších konštrukciách môže projekt vyžadovať odlišnú dĺžku styku. Konkrétne prekrytie, kotvenie a detaily napojenia preto musia zodpovedať návrhu.

Prečo zvoliť K10 FiberoX®?

K8, K10 alebo K12?

Vyšší priemer automaticky neznamená lepšie riešenie. Pri K8, K10 a K12 odporúčame vychádzať z požadovaných parametrov projektu.

Technické parametre a certifikácia FiberoX®

Pri K10 sú technické podklady obzvlášť dôležité, pretože produkt sa často používa pri projektovaných a väčších realizáciách.

Technické parametre výstuže FiberoX®, produktové listy, technické posúdenia a ďalšiu dokumentáciu nájdete v sekcii Technické informácie a certifikácia GFRP .

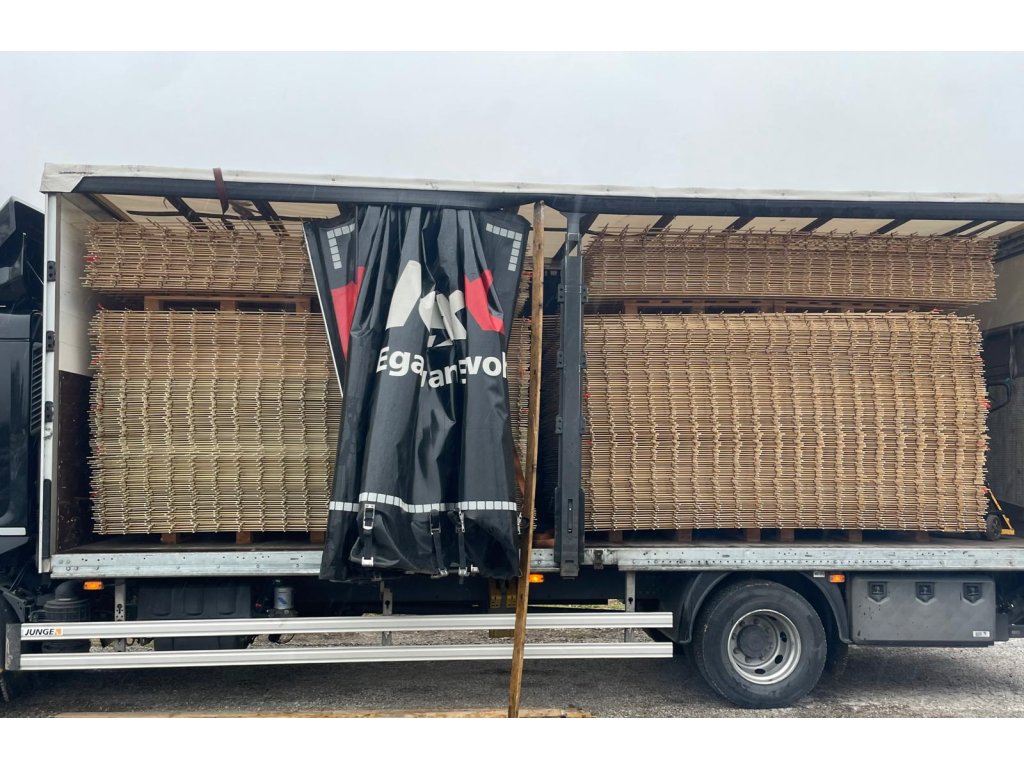

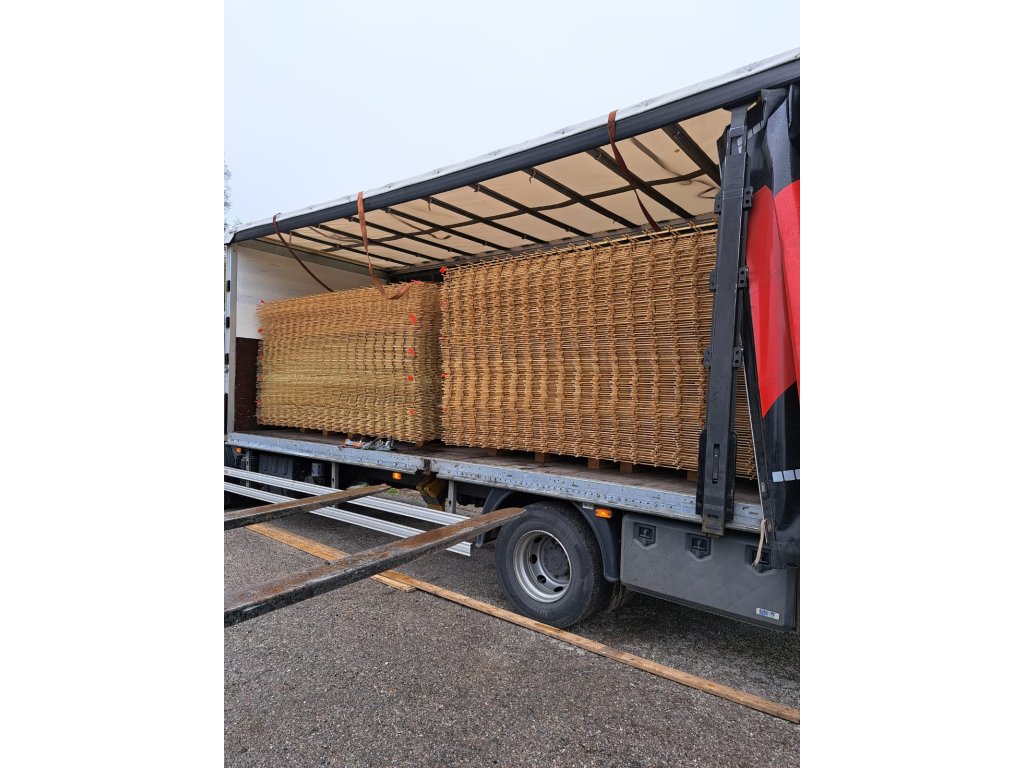

Doprava kari sietí K10

Kari siete K10 sa prepravujú naplocho – nerolujú sa. Vzhľadom na rozmer 3 × 2 m sa spôsob dopravy volí podľa počtu kusov, miesta dodania, celkovej hmotnosti a možností vykládky.

Pri väčšej projektovej objednávke vieme dopravu riešiť individuálne podľa charakteru zákazky.
