Kari sieť GFRP | Eko-K12 | 12mm | 150x150mm - 3x2m | FiberoX®

Kari sieť K12 FiberoX® je robustná GFRP výstuž s priemerom 12 mm, okom 150 × 150 mm a rozmerom 3 × 2 m. Jeden kus s teoretickou plochou 6 m² váži približne 16 kg. K12 je určená najmä pre projektované betónové konštrukcie, pri ktorých sa požaduje väčší priemer výstuže, nízka hmotnosť a nekorodujúci charakter GFRP.

Kari sieť 12 mm pre projektové a náročnejšie realizácie

K12 je najväčší priemer zo štandardného radu K4, K6, K8, K10 a K12. Jej použitie je preto prirodzene orientované viac na projektové, priemyselné, infraštruktúrne a špecifické betónové konštrukcie .

Aj pri priemere 12 mm zostáva veľkou praktickou výhodou nízka hmotnosť. Celá sieť 3 × 2 m váži približne 16 kg, čo výrazne uľahčuje dopravu, vykládku a manipuláciu oproti porovnateľnej oceľovej sieti.

K12 FiberoX® – základné parametre

Približne 16 kg GFRP vs. približne 97 kg ocele

Pri väčšom priemere je rozdiel v hmotnosti ešte výraznejší. Štandardná K12 3 × 2 m / 150 × 150 mm váži približne 16 kg.

Oceľová kari sieť Ø14 mm s porovnateľným rozmerom a okom 150 × 150 mm má orientačnú hmotnosť približne 97 kg.

Hmotnosť oceľovej siete je orientačná. Závisí od konkrétnej geometrie, výrobku a skutočného prevedenia siete. Porovnanie hmotnosti zároveň nepredstavuje automatickú statickú ekvivalenciu oboch sietí.

K12 Ø12 mm ako alternatíva k oceľovej Ø14 mm

Pri projektových konštrukciách nemožno náhradu výstuže určovať iba podľa priemeru.

Technické parametre výstuže FiberoX® uvádzajú vysokú pevnosť GFRP v ťahu, ale zároveň nižší modul pružnosti v porovnaní s oceľou.

Pri návrhu preto treba podľa charakteru konštrukcie zohľadniť napríklad únosnosť, deformácie, šírku trhlín, rozstup prútov, dĺžku stykov, kotvenie a polohu výstuže.

Kde sa kari sieť K12 používa?

K12 je určená predovšetkým pre projektované realizácie, kde jej parametre zodpovedajú návrhu konkrétnej konštrukcie.

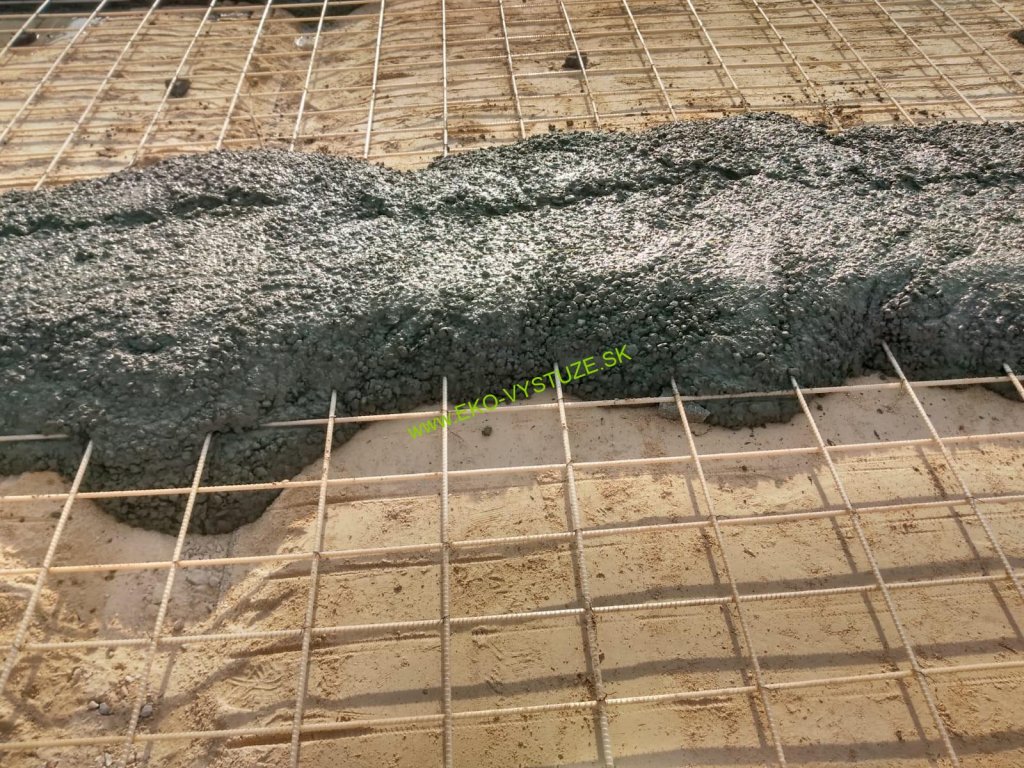

• výraznejšie namáhané základové dosky,
• priemyselné a logistické betónové plochy,
• prefabrikované betónové prvky,

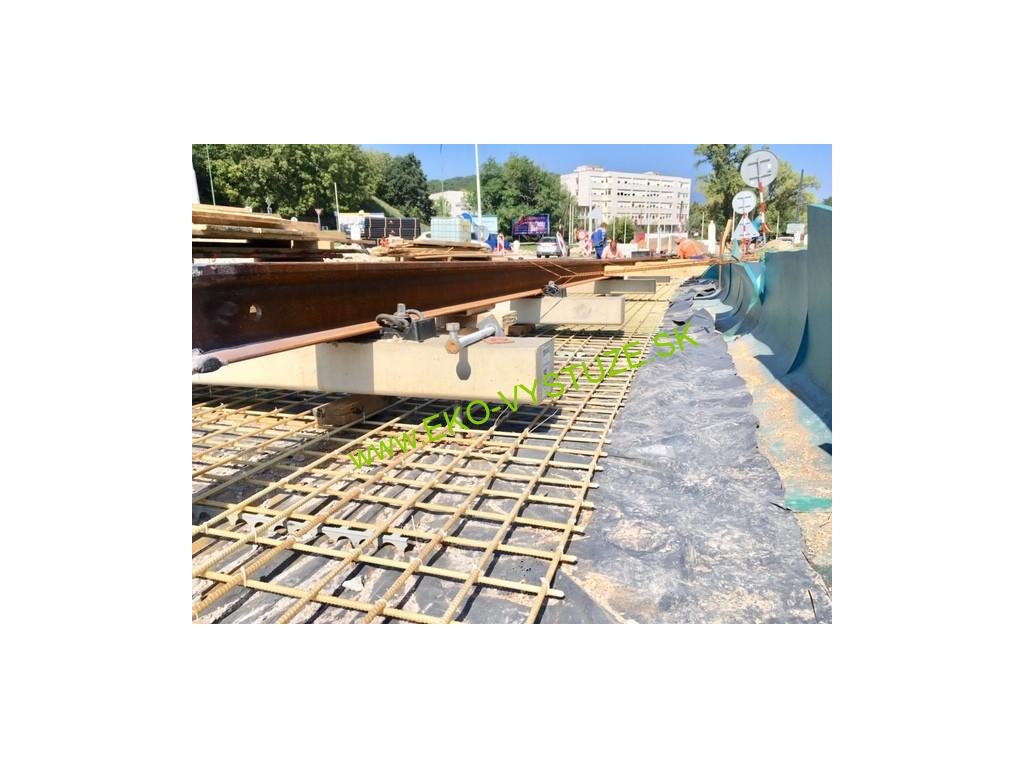

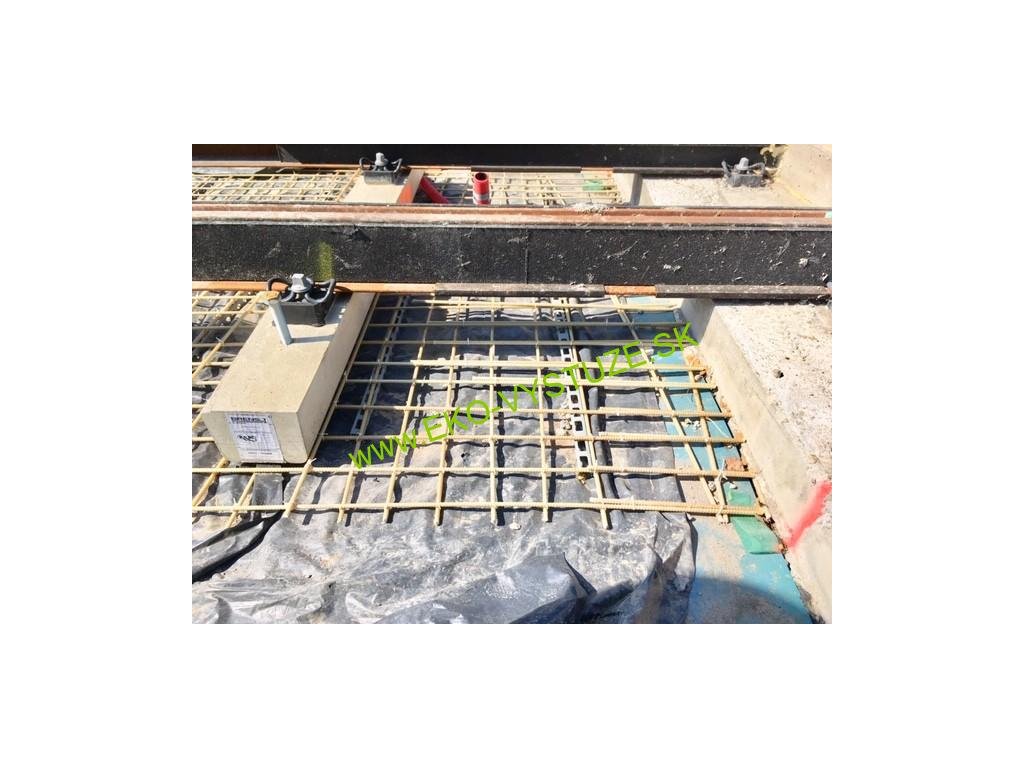

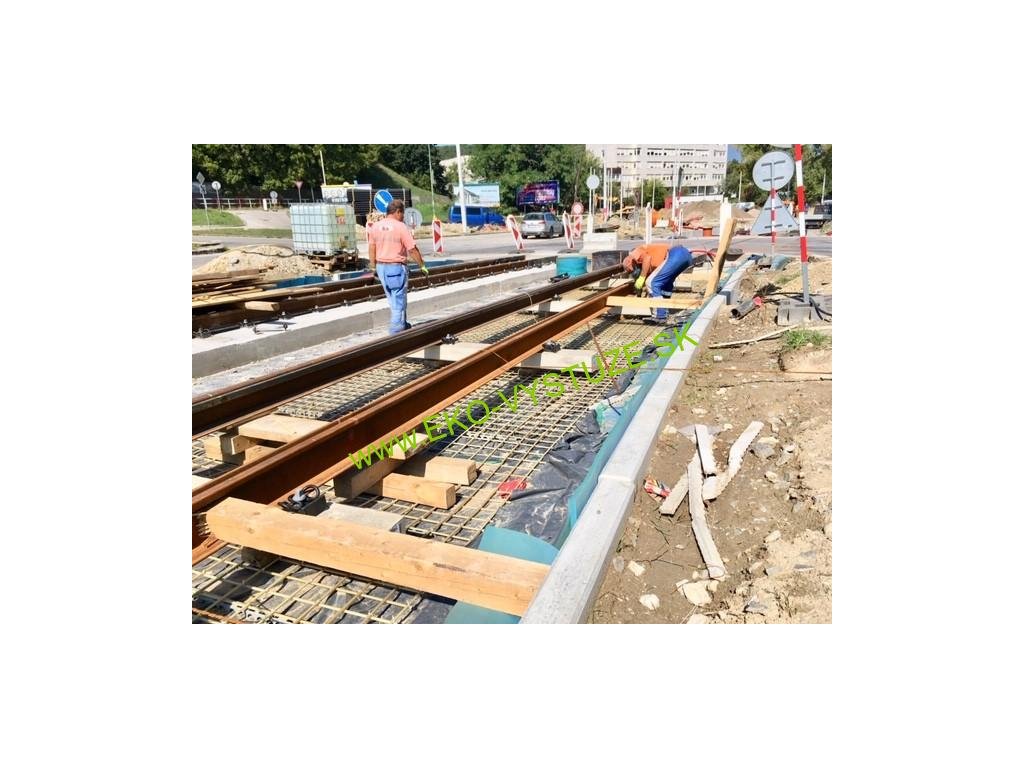

• cestné a technologické betónové konštrukcie,
• podzemné konštrukcie,
• vodohospodárske objekty podľa projektu,
• poľnohospodárske a priemyselné stavby,
• realizácie, kde je významná odolnosť proti korózii alebo elektrická nevodivosť GFRP.

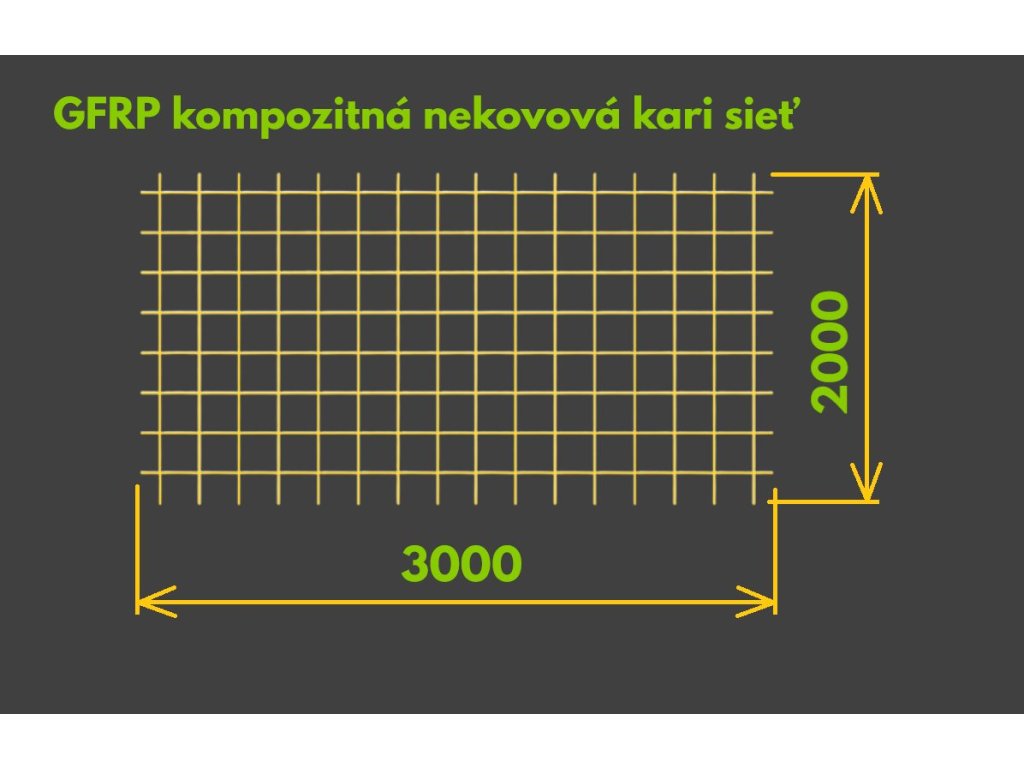

Štandardná K12: 3 × 2 m a oko 150 × 150 mm

Tento produkt predstavuje K12 s priemerom 12 mm, rozmerom 3 × 2 m a okom 150 × 150 mm.

Jeden kus má teoretickú plochu 6 m² pred započítaním prekrytia, okrajov a prípadných odrezkov.

Potrebujete K12 s inou veľkosťou oka?

K12 možno podľa projektu riešiť aj s inou geometriou siete. V produktovom rade pracujeme napríklad s okami:

• 50 × 50 mm,
• 100 × 100 mm,
• 150 × 150 mm,
• 200 × 200 mm,
• 250 × 250 mm.

Pri K12 máme v ponuke aj samostatné prevedenie 12 mm / 200 × 200 mm / 3 × 2 m. Pri väčších zákazkách nám pošlite požadovanú geometriu a počet kusov.

Konštrukcia a výrobné spoje K12

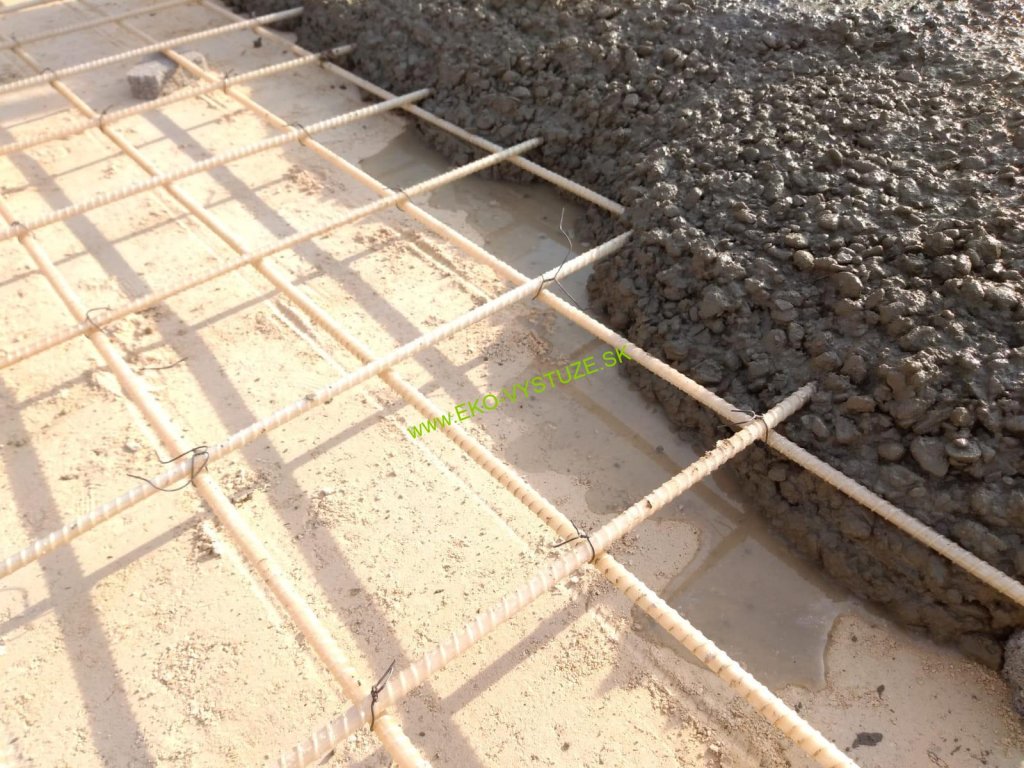

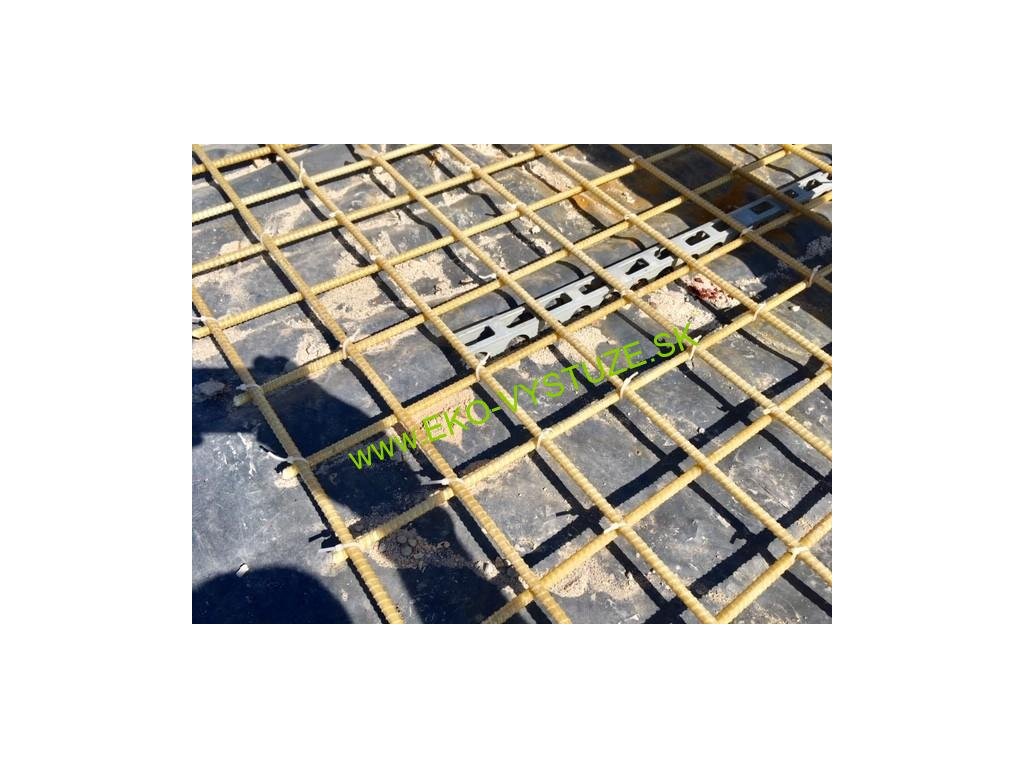

Sieť tvoria súvislé GFRP prúty vedené v oboch smeroch. Pri štandardnom prevedení je približne 75 výrobných spojov, ktoré pomáhajú zachovať geometriu siete pri doprave a montáži.

Spojenie možno podľa požadovaného riešenia realizovať:

• oceľovým viazacím drôtom,
• plastovými sťahovacími páskami.

Výrobné spoje slúžia na udržanie polohy prútov. Výstužnú funkciu po zabetónovaní zabezpečujú samotné súvislé GFRP prúty.

Ako kari sieť K12 rezať?

K12 možno deliť uhlovou brúskou s vhodným rezným kotúčom.

Pri hrubšej 12 mm sieti odporúčame pred rezom postupovať systematicky:

1. presne vyznačte plánovanú líniu rezu,
2. na oboch stranách budúceho rezu doplňte potrebné viazacie body,
3. skontrolujte upevnenie všetkých dotknutých prútov,
4. až následne prerežte jednotlivé GFRP prúty.

Pri rezaní používajte vhodné rukavice, ochranné okuliare a ochranu dýchacích ciest.

Koľko kari sietí K12 potrebujete?

Jedna sieť 3 × 2 m predstavuje teoreticky 6 m². Pri projektových realizáciách však konečnú spotrebu ovplyvňuje výrazne viac faktorov.

• geometria konštrukcie,
• rozloženie jednotlivých sietí,
• dĺžka projektovaných stykov,
• odrezky a konštrukčné detaily,
• spodná a horná vrstva výstuže,
• lokálne zosilnenia.

Pre základný výpočet použite návod na výpočet spotreby kari sietí . Pri väčšej zákazke nám môžete poslať priamo výkaz výmer.

Prekrytie a spájanie K12

Pri oku 150 × 150 mm možno pri orientačnom výpočte pracovať napríklad s presahom dvoch ôk, teda približne 300 mm.

Pri K12 a staticky významných konštrukciách však musí konkrétna dĺžka styku vychádzať z projektu. Podľa návrhu môže byť potrebný väčší presah alebo individuálne riešený detail.

Prečo zvoliť K12 FiberoX®?

K10 alebo K12?

Pri silnejších GFRP kari sieťach nie je cieľom automaticky zvoliť najväčší dostupný priemer. Správny variant má vychádzať z požadovaných parametrov projektu.

Technické parametre a certifikácia FiberoX®

Pri K12 odporúčame pri projektovej realizácii pracovať priamo s technickou dokumentáciou.

Technické parametre výstuže FiberoX®, produktové listy, technické posúdenia a ďalšie dokumenty nájdete v sekcii Technické informácie a certifikácia GFRP .

Výroba, doprava a manipulácia K12

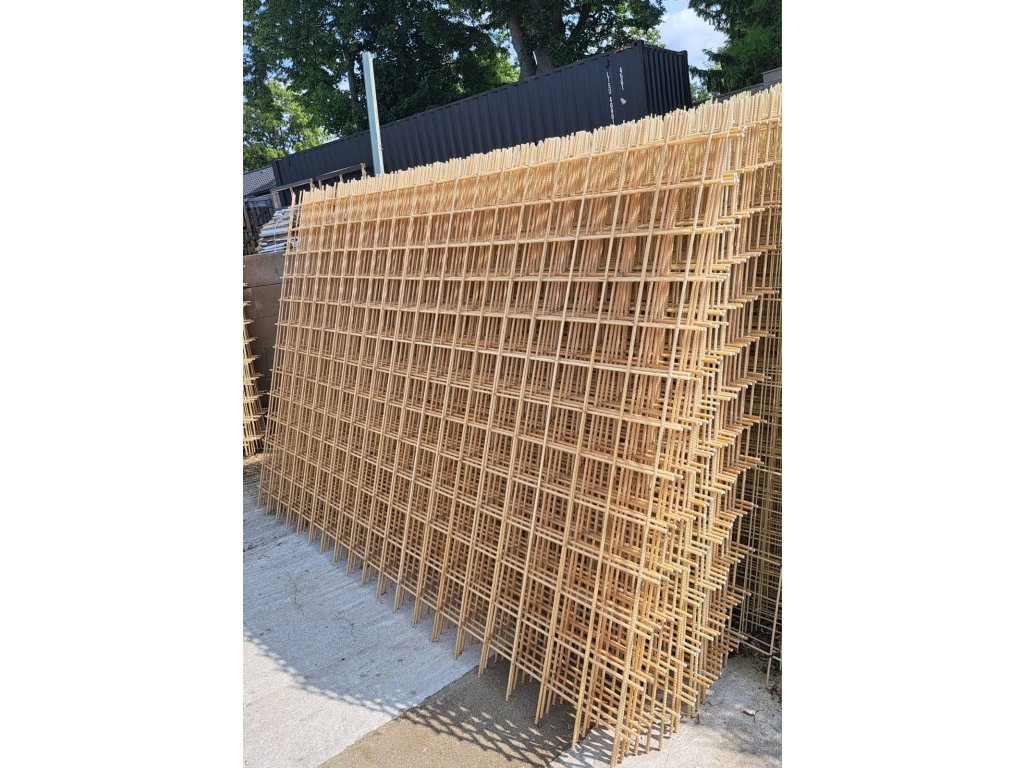

Kari siete sa prepravujú naplocho – nerolujú sa.

Pri K12 sa spôsob dodania volí podľa množstva, geometrie siete, miesta stavby, termínu dodania a možností vykládky.

Pri manipulácii treba aj napriek nízkej hmotnosti zohľadniť rozmer 3 × 2 m a pôsobenie vetra. Pri nepriaznivých podmienkach alebo pri väčšom množstve je vhodné prispôsobiť počet pracovníkov a spôsob manipulácie situácii na stavbe.
