Vertikálne dištančné podložky k debneniu
Vertikálne dištančné podložky EKO-DIS G20–G50 vytvárajú požadovanú bočnú vzdialenosť medzi roxorom a debnením, stenou alebo DT tvárnicou.
Používajú sa pri zvislej výstuži, stenách, stĺpoch, plotoch a debnených konštrukciách. Vyberajte podľa požadovanej vzdialenosti 20, 30, 40 alebo 50 mm a priemeru použitého roxoru.
Radenie produktov
Výpis produktov
Profi dištančná podložka Eko-Dis G20- aby výstuž bola na správnom mieste Slúži na to, aby výstuž bola na správnom mieste keď sa začne liať betón - veľmi dôležitá vec pri zalievaní. Určené pre kompozitný ale aj oceľový prút Vhodné pre...

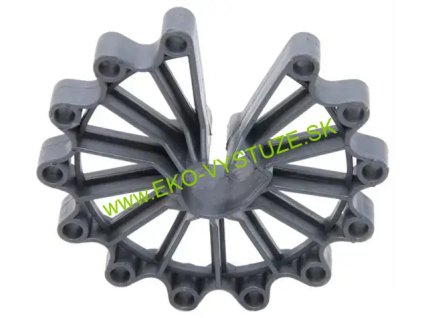

Profi dištančná podložka Eko-Dis G30- aby výstuž bola na správnom mieste Slúži na to, aby výstuž bola na správnom mieste keď sa začne liať betón - veľmi dôležitá vec pri zalievaní. Určené pre kompozitný ale aj oceľový prút Vhodné pre...
Profi dištančná podložka Eko-Dis G40- aby výstuž bola na správnom mieste Slúži na to, aby výstuž bola na správnom mieste keď sa začne liať betón - veľmi dôležitá vec pri zalievaní. Určené pre kompozitný ale aj oceľový prút Vhodné pre...

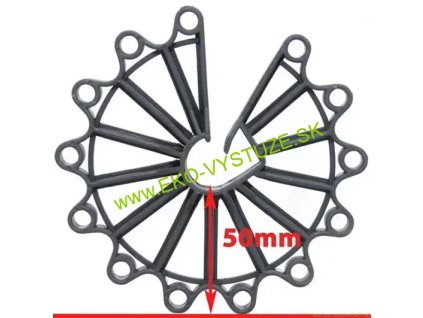

Profi dištančná podložka Eko-Dis G50- aby výstuž bola na správnom mieste Slúži na to, aby výstuž bola na správnom mieste keď sa začne liať betón - veľmi dôležitá vec pri zalievaní. Určené pre kompozitný ale aj oceľový prút Vhodné pre...
EKO-MP Lastovička pomáha uložiť výstuž presne, rýchlo a bez improvizácie. Nahrádza drevené kúsky, kamienky alebo zvyšky materiálu a zabezpečuje správne krytie výstuže v betóne. presné krytie výstuže podľa zvolenej výšky 20–50 mm rýchle...
EKO-MP Lastovička pomáha uložiť výstuž presne, rýchlo a bez improvizácie. Nahrádza drevené kúsky, kamienky alebo zvyšky materiálu a zabezpečuje správne krytie výstuže v betóne. presné krytie výstuže podľa zvolenej výšky 25 mm rýchle uchytenie...
Ovládacie prvky výpisu
Akú vertikálnu podložku k debneniu vybrať?
Pri zvislej výstuži vyberajte podľa požadovanej vzdialenosti roxoru od debnenia alebo bočnej plochy a podľa priemeru prútu.
bočná vzdialenosť 20 mm
bočná vzdialenosť 30 mm
bočná vzdialenosť 40 mm
bočná vzdialenosť 50 mm
Na čo slúži vertikálna dištančná podložka?
Pri zvislej alebo bočne uloženej výstuži nestačí vyriešiť iba vzdialenosť od spodného podkladu. Roxor musí zostať aj v požadovanej vzdialenosti od debnenia, steny alebo inej bočnej plochy.
Vertikálna podložka sa prichytí na prút a pomáha udržať túto vzdialenosť počas montáže aj betonáže.
Hľadáte dištančný krúžok na roxor alebo zvislú armatúru?
Pri tomto type armovania sa môžete stretnúť s názvami ako dištančný krúžok, vertikálna dištančná podložka, podložka na roxor, podložka k debneniu alebo dištančný prvok pre zvislú výstuž.
Ak potrebujete vytvoriť bočnú vzdialenosť medzi roxorom a debnením, v EKO-Výstuže môžete podľa požadovanej výšky vybrať EKO-DIS G20, G30, G40 alebo G50.
Kde sa vertikálne podložky používajú?
Označenia zvislá výstuž, zvislá armatúra, stenové debnenie alebo dištančný krúžok sa bežne používajú aj v ponukách stavebného sortimentu. Dôležitým parametrom je vždy požadovaná vzdialenosť a kompatibilita s priemerom prútu.
G20, G30, G40 alebo G50?
Číslo v označení série G vám umožňuje rýchlo sa orientovať podľa požadovanej vzdialenosti.
| Podložka | Vzdialenosť | Výber |
|---|---|---|
| EKO-DIS G20 | 20 mm | ak potrebujete bočný odstup 20 mm |
| EKO-DIS G30 | 30 mm | ak potrebujete bočný odstup 30 mm |
| EKO-DIS G40 | 40 mm | ak potrebujete bočný odstup 40 mm |
| EKO-DIS G50 | 50 mm | ak potrebujete bočný odstup 50 mm |
Ak potrebujete lepšie pochopiť, ako sa vzdialenosť výstuže od povrchu posudzuje, pozrite si návod ku krytiu výstuže betónom .
Pri výbere skontrolujte aj priemer roxoru
Vertikálna podložka sa musí na konkrétnom prúte správne uchytiť. Preto okrem požadovanej vzdialenosti sledujte aj rozsah priemerov výstuže uvedený pri konkrétnom produkte.
Napríklad EKO-DIS G50 je určená pre prúty približne Ø12–20 mm. Pri G20, G30 a G40 si vyberte variant podľa údajov uvedených pri konkrétnom produkte.
Ako vertikálne podložky osadiť?
- Určte požadovanú bočnú vzdialenosť výstuže.
- Vyberte G20, G30, G40 alebo G50 a skontrolujte vhodný priemer roxoru.
- Podložku upevnite na zvislý alebo bočný prút.
- Rozmiestnite ďalšie podložky tak, aby zostala výstuž stabilná po celej výške a dĺžke konštrukcie.
- Pred betonážou skontrolujte, či sa výstuž nedotýka debnenia a pri zatlačení výrazne nemení svoju polohu.
Koľko vertikálnych podložiek potrebujem?
Počet závisí od tuhosti výstuže, dĺžky a výšky konštrukcie, rozmiestnenia prútov, debnenia a spôsobu vzájomného zviazania výstuže.
Podložiek musí byť dostatok na to, aby sa zvislá armatúra medzi jednotlivými opornými miestami neprehýbala smerom k debneniu.
Ak sa medzi podložkami výrazne posúva alebo sa dokáže dotknúť debnenia, oporných miest je potrebné doplniť.
Pre oceľové aj GFRP roxory
Vhodné podložky série G možno použiť s oceľovou aj kompozitnou GFRP výstužou. Pri výbere rozhoduje požadovaná vzdialenosť a kompatibilita podložky s priemerom prútu.
Pre roxory uložené nad spodným podkladom pokračujte na horizontálne dištančné podložky .
Pre kari siete a líniové podopretie pozrite podložky a zubové lišty pod kari siete .
Potrebujete aj roxory?
Vyberte bočnú vzdialenosť výstuže
G20 → 20 mm · G30 → 30 mm · G40 → 40 mm · G50 → 50 mm
