Roxor EKO 8 – kompozitná armovacia tyč Ø 8 mm, 50 m

Súvislá GFRP výstuž pre základy, dosky, vence a dlhé armovacie úseky.

Roxor EKO 8 FiberoX® je kompozitná armovacia tyč s priemerom 8 mm dodávaná v 50 m zvitku. Tento priemer sa používa pri pevnejších betónových konštrukciách, kde projekt počíta s vyššou mierou vystuženia než pri priemeroch 4 alebo 6 mm.

Hlavnou výhodou zvitku je súvislá dĺžka. Prúty si odrežete podľa skutočných rozmerov konštrukcie, čím môžete obmedziť počet spojov, potrebné prekrytie aj množstvo krátkych odrezkov.

Typické použitie roxoru Ø 8 mm

• základové pásy a základové dosky,
• podlahové dosky rodinných domov a garáží,
• priame časti vencov a armovacích košov,
• oplotenia, múriky a debniace tvárnice,
• menšie prefabrikované betónové prvky,
• konštrukcie vo vlhkom alebo korozívnom prostredí,
• miesta s požiadavkou na elektricky nevodivú alebo nemagnetickú výstuž.

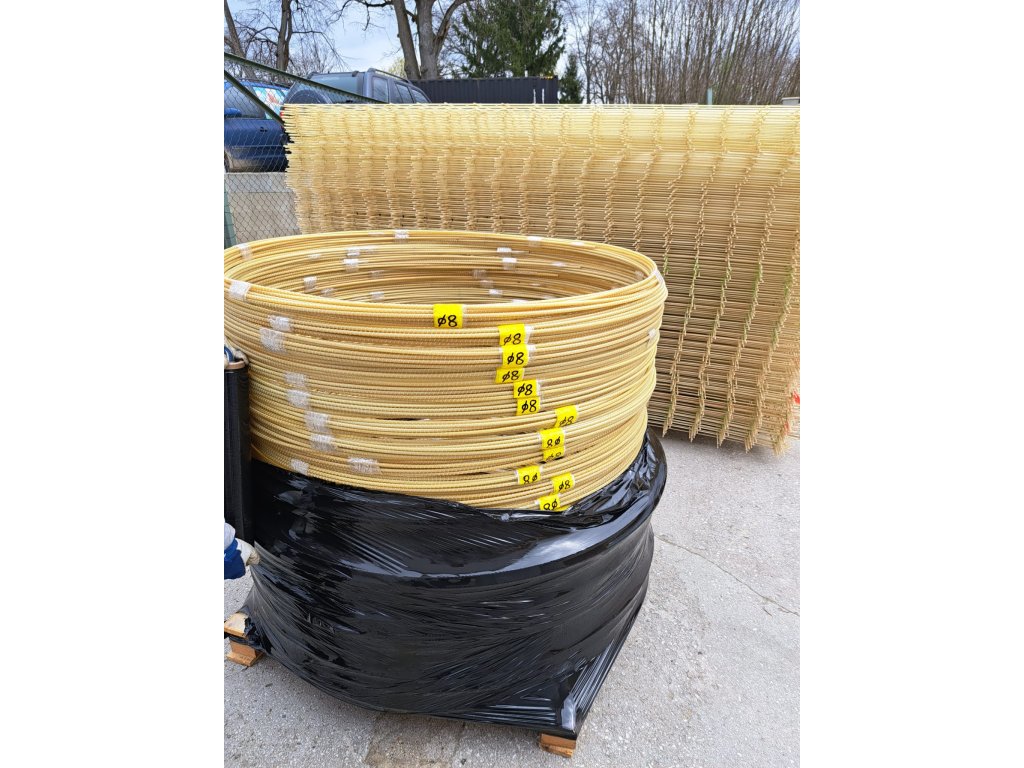

Základné parametre zvitku

• Priemer tyče: 8 mm
• Dĺžka zvitku: 50 m
• Hmotnosť zvitku: približne 4 kg
• Priemer zvitku: približne 120–150 cm

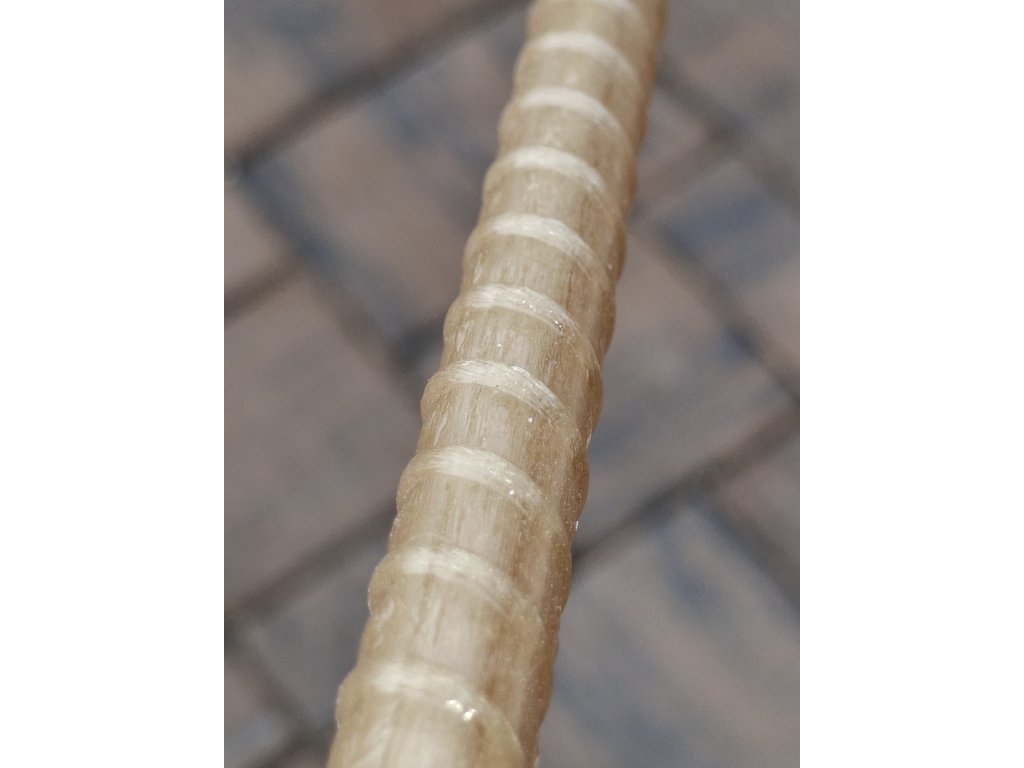

• Materiál: sklené vlákna a epoxidová matrica
• Výrobca: FiberoX®, Slovensko

Jeden zvitok obsahuje dĺžku zodpovedajúcu ôsmim celým 6 m tyčiam a ďalším 2 metrom výstuže. Napriek tomu váži iba približne 4 kg a bez problémov ho prenesie jedna osoba.

Ako sa zvitok správa po rozbalení

Po odopnutí upevňovacích pások sa pružný prút sám prakticky úplne vyrovná. Na kratšom odrezanom kuse môže zostať iba veľmi malý rádius, ktorý pri bežnom armovaní nie je viditeľný ani neprekáža pri ukladaní výstuže.

50 m zvitok alebo 6 m tyče?

50 m zvitok je výhodný pri dlhých úsekoch, kde chcete odrezať prúty podľa skutočných rozmerov stavby a obmedziť počet spojov, prekrytí a odrezkov.

Tyče s dĺžkou 6 m sú vhodné, keď projekt alebo spôsob realizácie počíta s pevne stanovenými 6 m úsekmi a množstvo chcete objednávať na kusy.

Variant s dĺžkou 6 m nájdete ako roxor EKO 8 mm – tyč 6 m.

Rezanie, viazanie a montáž

• Tyč sa delí uhlovou brúskou s vhodným rezným kotúčom.
• Pri rezaní používajte rukavice, ochranné okuliare a ochranu dýchacích ciest.
• Prúty možno spájať oceľovým viazacím drôtom alebo pevnými plastovými páskami.
• Kompozitnú a oceľovú výstuž možno v jednej konštrukcii kombinovať podľa návrhu.
• GFRP sa na stavbe neohýba do ostrého 90° uhla ako oceľ.
• Rohy a zalomenia sa riešia prekrytím, oceľovým prvkom alebo vopred vyrobeným tvarovým dielom.

Koľko armovacieho koša vytvoríte z 50 m

Pri armovacom koši so štyrmi pozdĺžnymi prútmi možno z jedného 50 m zvitku pripraviť maximálne približne 12,5 m armovacieho koša.

Orientačný počet strmienok pre takýto 12,5 m úsek:

• pri rozstupe 200 mm – približne 63 strmienok,
• pri rozstupe 300 mm – približne 42 strmienok.

Presný rozstup strmienok musí určiť projekt. Výpočet nezahŕňa prípadné prekrytia, kotvenie, odrezky ani ďalšie konštrukčné detaily.

Orientačná spotreba pri viazaní vlastnej siete

• oko 100 × 100 mm – približne 20 bm/m²,
• oko 150 × 150 mm – približne 13,3 až 14 bm/m²,
• oko 200 × 200 mm – približne 10 bm/m².

Jeden 50 m zvitok vystačí orientačne na 2,5 až 5 m² siete podľa zvoleného rozmeru oka. Uvedené hodnoty sú bez prekrytia, odpadu a okrajových prútov.

Môže 8 mm kompozit nahradiť oceľový roxor 10 mm?

Priemer 8 mm sa pri vybraných aplikáciách v betóne používa ako alternatíva k oceľovej výstuži Ø 10 mm. Nejde však o automatickú zámenu platnú pre každú konštrukciu.

GFRP dosahuje vysokú pevnosť v ťahu, ale má nižší modul pružnosti než oceľ. Pri návrhu treba zohľadniť zaťaženie, rozstupy prútov, priehyb, kotvenie, prekrytie a krytie betónom.

Výhody kompozitnej výstuže FiberoX®

• nekoroduje a nespôsobuje poškodenie betónu rozpínaním hrdze,
• 50 m dĺžka umožňuje obmedziť počet spojov a prekrytí,
• celý zvitok váži iba približne 4 kg,
• nevedie elektrický prúd a je nemagnetická,
• jednoducho sa prenáša, reže a viaže,
• je vyvinutá a vyrábaná na Slovensku.

Technické dokumenty, certifikáty a podklady pre projektantov nájdete v sekcii Technické informácie a certifikácia GFRP.

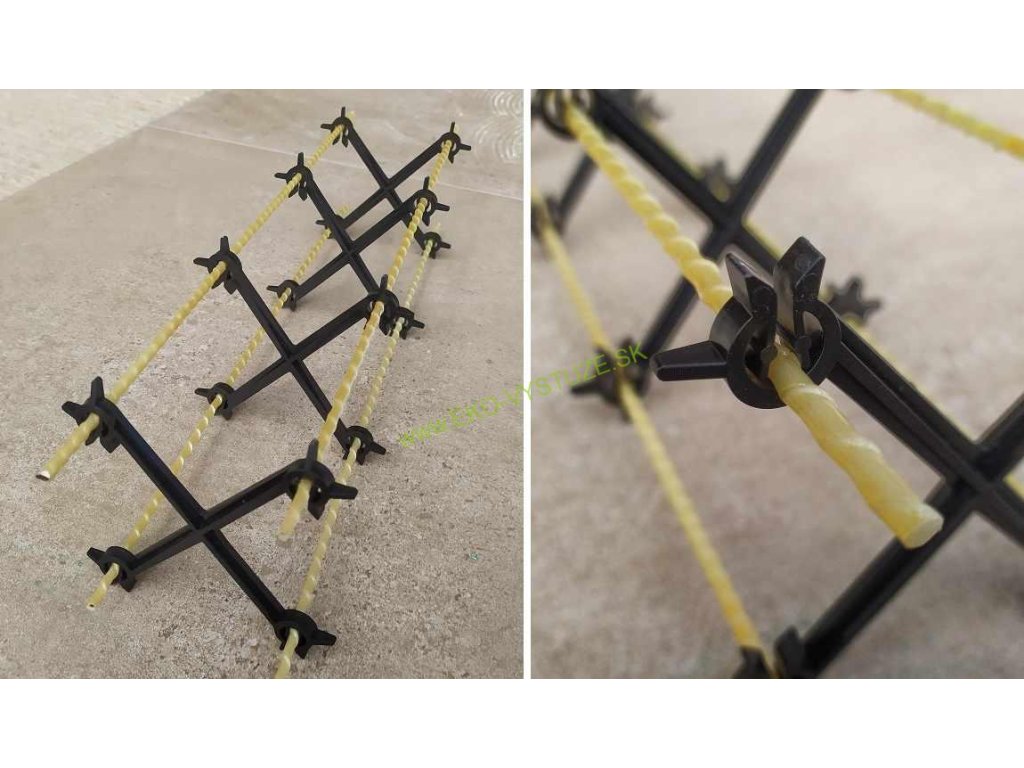

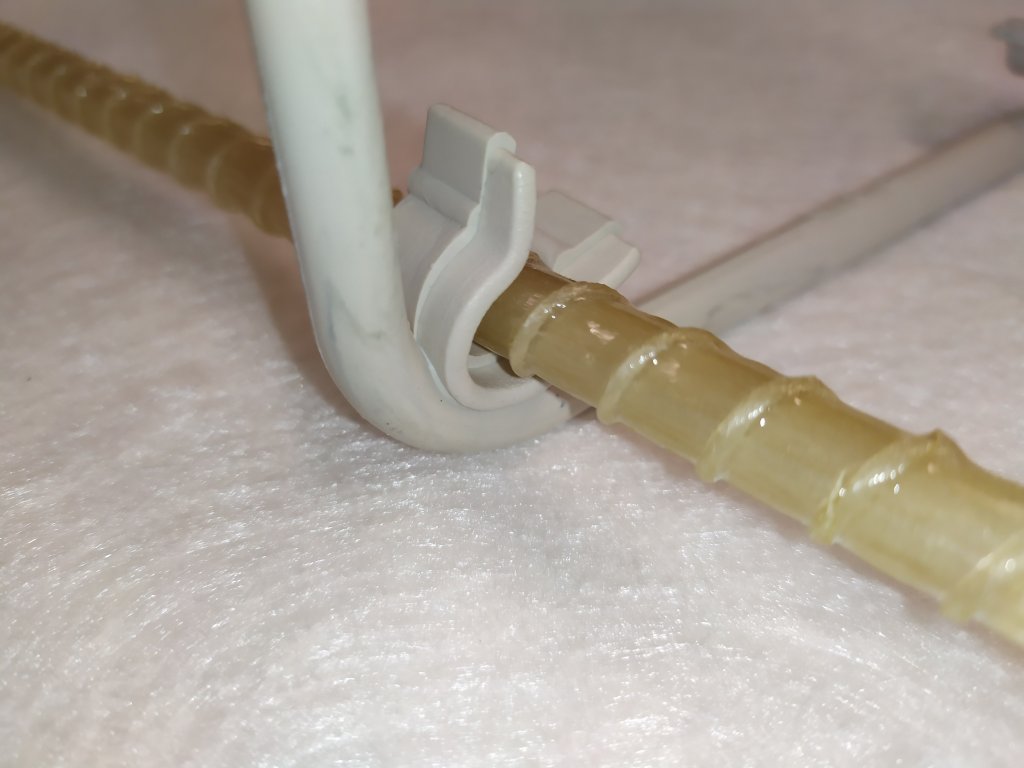

Na výrobu armovacích košov môžete roxor kombinovať s hotovými armovacími strmienkami EKO-GRIP.

Zhrnutie

Roxor EKO 8 v 50 m zvitku je vhodný pre základy, dosky, vence, armovacie koše a ďalšie betónové konštrukcie podľa projektu. Súvislá dĺžka umožňuje obmedziť počet spojov a odpadu, pričom celý zvitok váži iba 4 kg. Pri nosných konštrukciách musí jeho použitie, priemer a rozstup potvrdiť projektant alebo statik.
