Roxor | Eko 6mm | KOMPOZITNÁ armovacia tyč GFRP FiberoX® |50m| Zvitok

Roxor EKO 6 – kompozitná armovacia tyč Ø 6 mm, 50 m

Univerzálna kompozitná výstuž pre bežné betónové konštrukcie.

Roxor EKO 6 FiberoX® je GFRP armovacia tyč s priemerom 6 mm dodávaná v súvislom 50 m zvitku. V porovnaní s priemerom 4 mm ponúka vyššiu tuhosť a širšie možnosti použitia pri armovaní menších základov, podlahových konštrukcií, debniacich tvárnic a armovacích košov.

Výhodou 50 m zvitku je možnosť pripraviť dlhé prúty podľa skutočných rozmerov konštrukcie. Tým možno obmedziť počet spojov, prekrytí a krátkych nepoužiteľných odrezkov.

Typické použitie roxoru Ø 6 mm

• debniace a plotové tvárnice,

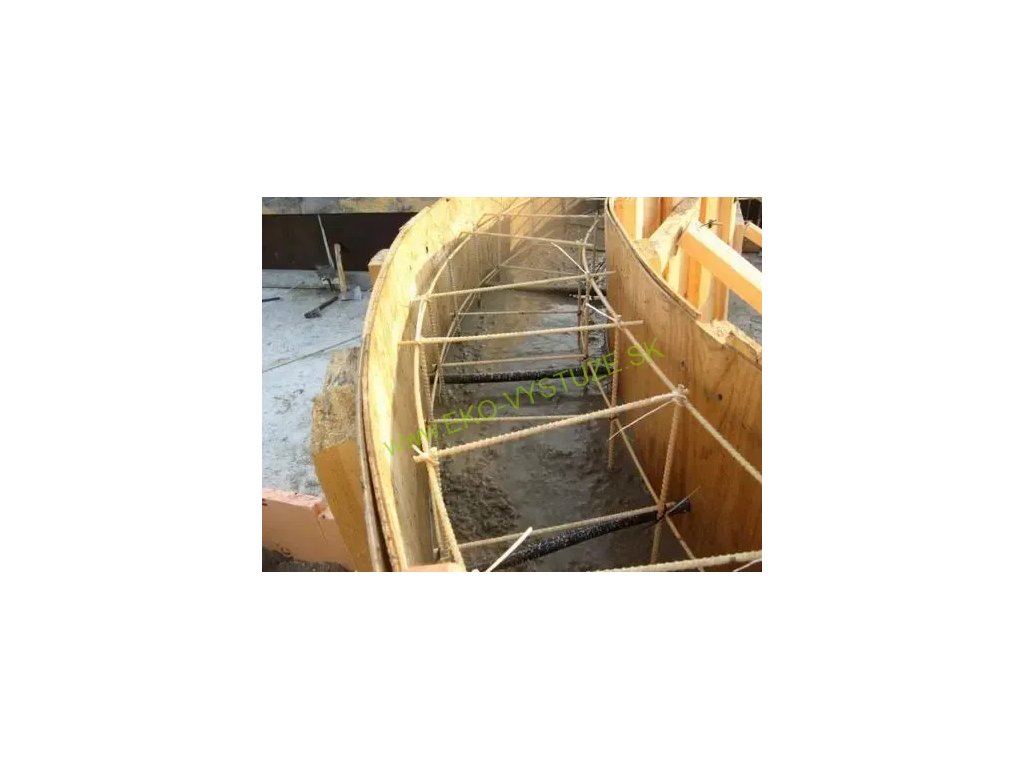

• plotové základy a menšie základové pásy,
• podlahové dosky, chodníky a terasy,
• armovacie koše pre menšie betónové konštrukcie,
• vlastná výroba kari sietí a výstužných zostáv,
• prefabrikované a záhradné betónové prvky,
• konštrukcie vo vlhkom alebo korozívnom prostredí.

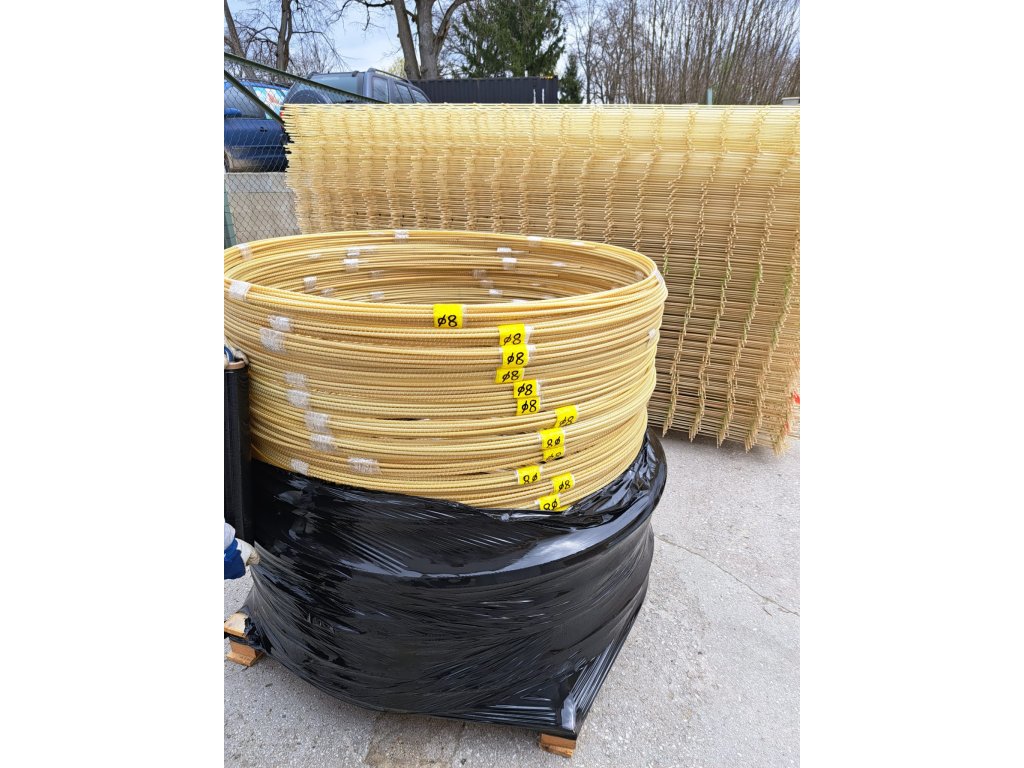

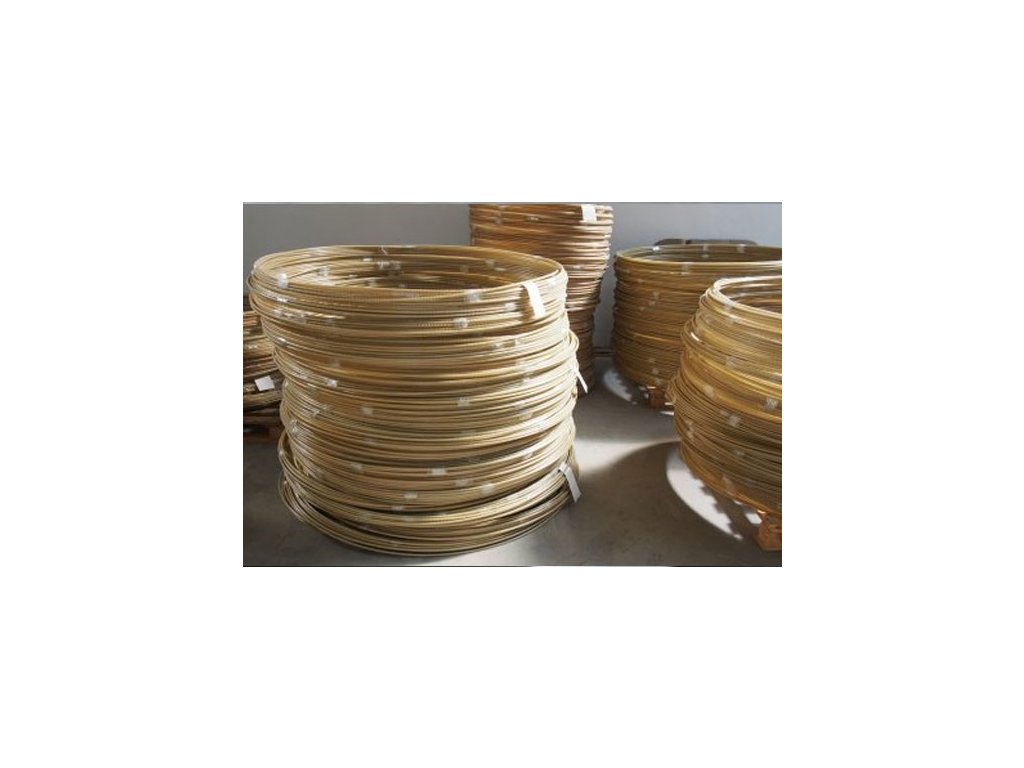

50 metrov bez zbytočného nadpájania

• Priemer tyče: 6 mm
• Dĺžka zvitku: 50 m
• Hmotnosť zvitku: približne 2 kg
• Priemer zvitku: približne 120–150 cm
• Materiál: sklené vlákna a epoxidová matrica
• Výrobca: FiberoX®, Slovensko

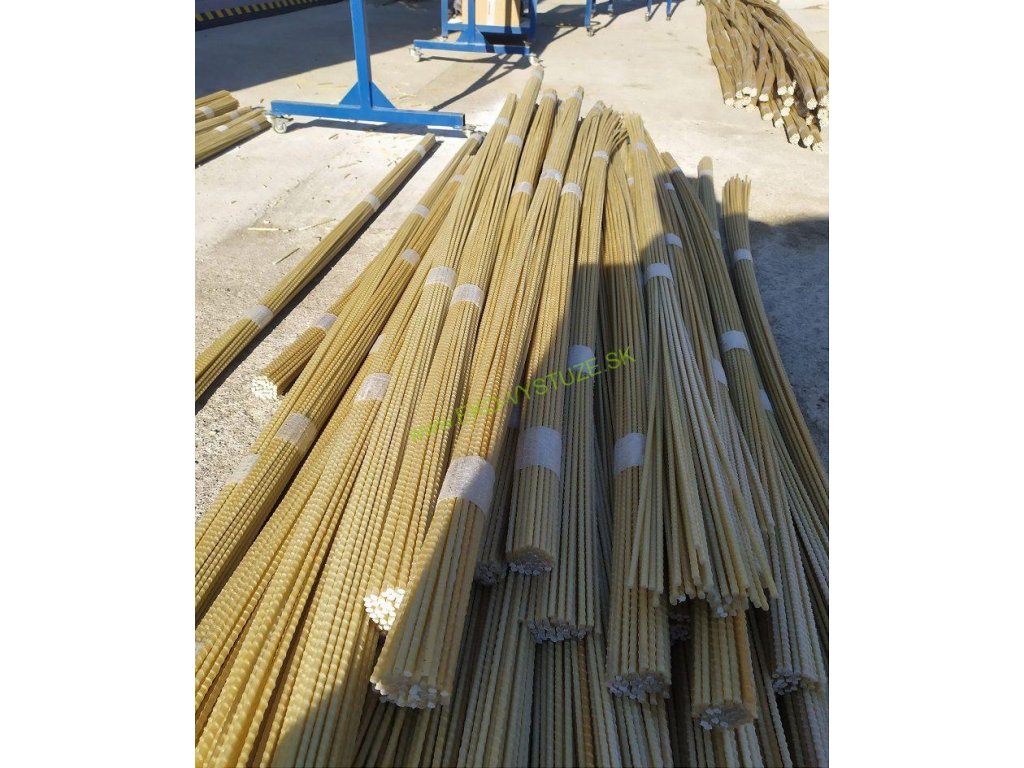

Zo zvitku si odrežete presne takú dĺžku, akú potrebujete. Pri dlhších rovných úsekoch tým môžete znížiť počet spojov, ktoré by vznikali pri použití klasických 6 m tyčí.

Presná dĺžka jedného súvislého prútu, spôsob kotvenia a prípadné prekrytie sa musia prispôsobiť konkrétnej konštrukcii.

Rezanie, viazanie a montáž

• Tyč sa delí uhlovou brúskou s vhodným rezným kotúčom.
• Pri rezaní používajte rukavice, ochranné okuliare a ochranu dýchacích ciest.
• Prúty možno viazať oceľovým viazacím drôtom alebo pevnými plastovými páskami.
• Kompozitnú a oceľovú výstuž možno vzájomne kombinovať podľa návrhu konštrukcie.
• GFRP sa na stavbe neohýba do ostrého 90° uhla ako oceľ.
• Rohy sa riešia prekrytím a previazaním, oceľovým prvkom alebo vopred vyrobeným tvarovým dielom.

Koľko armovacieho koša vytvoríte z 50 m

Pri armovacom koši so štyrmi pozdĺžnymi prútmi možno z jedného 50 m zvitku pripraviť maximálne približne 12,5 m armovacieho koša.

Orientačný počet strmienok pre takýto 12,5 m úsek:

• pri rozstupe 200 mm – približne 63 strmienok,
• pri rozstupe 300 mm – približne 42 strmienok.

Skutočný rozstup strmienok určuje projekt. Výpočet nezahŕňa prekrytia, odrezky, kotvenie ani ďalšie konštrukčné detaily.

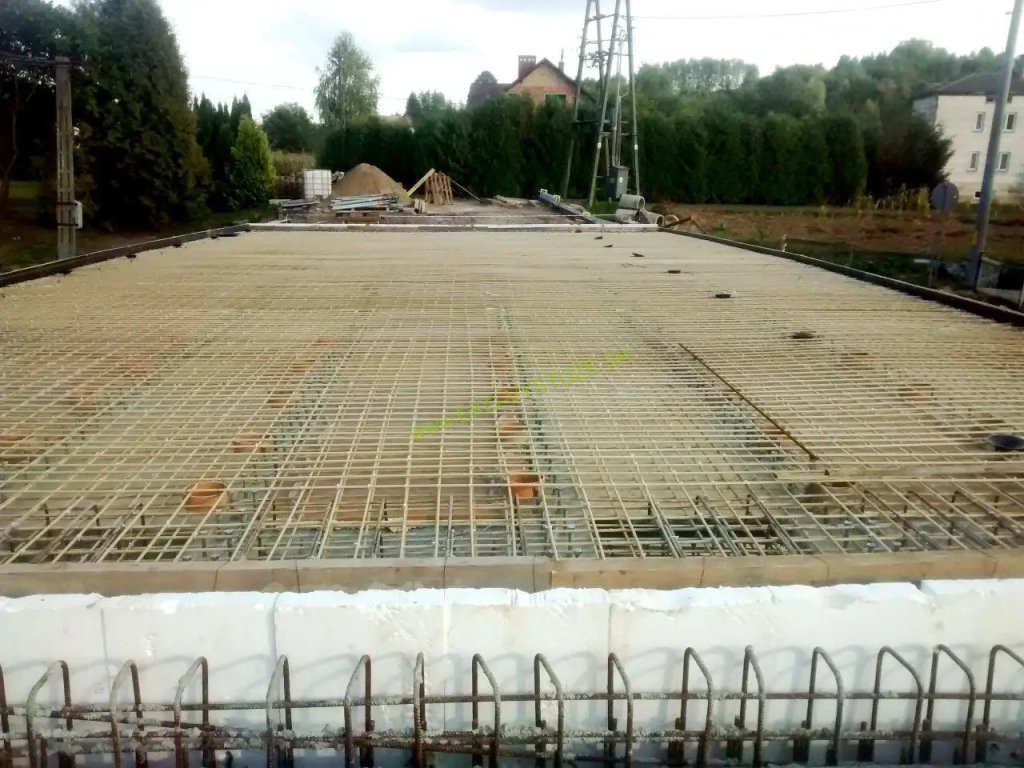

Orientačná spotreba pri viazaní vlastnej siete

• oko 100 × 100 mm – približne 20 bm/m²,
• oko 150 × 150 mm – približne 13,3 až 14 bm/m²,
• oko 200 × 200 mm – približne 10 bm/m².

Jeden 50 m zvitok teda vystačí približne na 2,5 až 5 m² siete podľa zvoleného rozmeru oka. Uvedené hodnoty sú bez prekrytia, odpadu a okrajových prútov.

Môže 6 mm kompozit nahradiť oceľový roxor 8 mm?

Priemer 6 mm sa pri vybraných aplikáciách v betóne používa ako alternatíva k oceľovej výstuži Ø 8 mm. Nejde však o automatickú náhradu platnú pre každú konštrukciu.

GFRP dosahuje vysokú pevnosť v ťahu, ale má nižší modul pružnosti než oceľ. Pri návrhu preto treba zohľadniť zaťaženie, rozstupy prútov, priehyb, kotvenie, prekrytie a krytie betónom.

Výhody kompozitnej výstuže FiberoX®

• nekoroduje ani vo vlhkom a chemicky namáhanom prostredí,

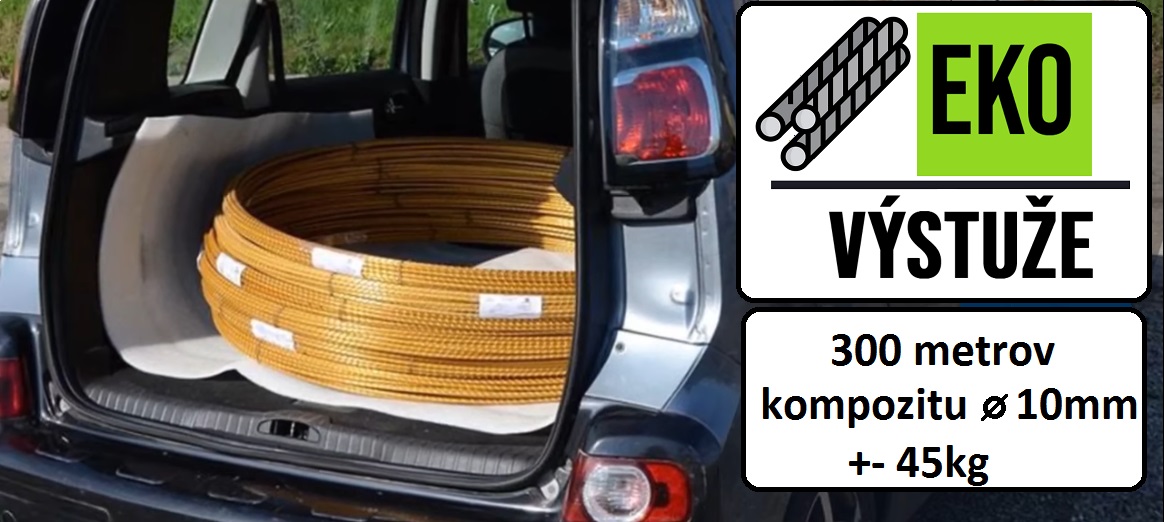

• nízka hmotnosť uľahčuje dopravu a manipuláciu,
• 50 m dĺžka umožňuje obmedziť počet spojov,
• nevedie elektrický prúd a je nemagnetická,
• jednoducho sa reže a viaže na stavbe,
• je vyvinutá a vyrábaná na Slovensku.

Technické dokumenty, certifikáty a podklady pre projektantov nájdete v sekcii Technické informácie a certifikácia GFRP.

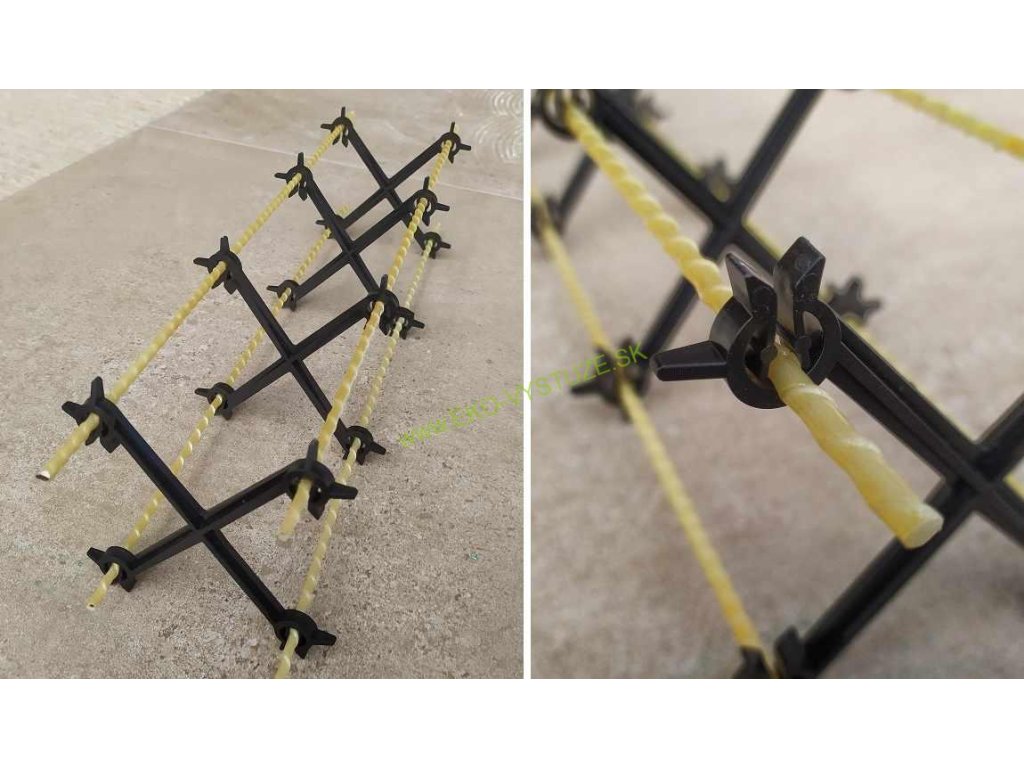

Na výrobu armovacích košov môžete roxor kombinovať s hotovými armovacími strmienkami EKO-GRIP.

Zhrnutie

Roxor EKO 6 v 50 m zvitku je univerzálna výstuž pre debniace tvárnice, plotové základy, podlahové konštrukcie a armovacie koše. Ponúka praktickú kombináciu pevnosti, nízkej hmotnosti a súvislej dĺžky bez korózie. Pri nosných konštrukciách musí jeho použitie, priemer a rozstup potvrdiť projektant alebo statik.
