Roxor | Eko 4mm | KOMPOZITNÁ armovacia tyč GFRP FiberoX® |50m| Zvitok

Roxor EKO 4 – kompozitná armovacia tyč Ø 4 mm, 50 m

Ľahká kompozitná výstuž pre drobné betónové prvky a menej namáhané konštrukcie.

Roxor EKO 4 FiberoX® je armovacia tyč z GFRP kompozitu určená predovšetkým do menších betónových prvkov a úzkych priestorov, kde je dôležitá nízka hmotnosť, jednoduchá manipulácia a odolnosť proti korózii.

Dodáva sa ako súvislý 50 m zvitok, vďaka čomu si môžete odrezať presne potrebné dĺžky a obmedziť počet spojov aj zvyškov materiálu.

Kde dáva priemer 4 mm zmysel

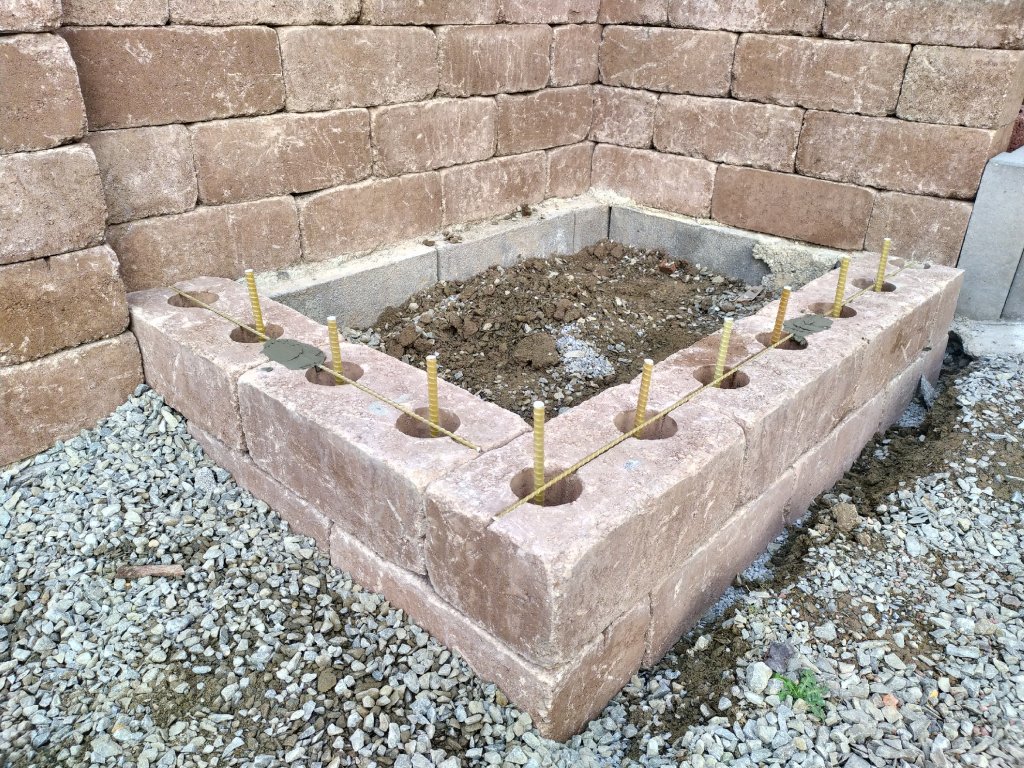

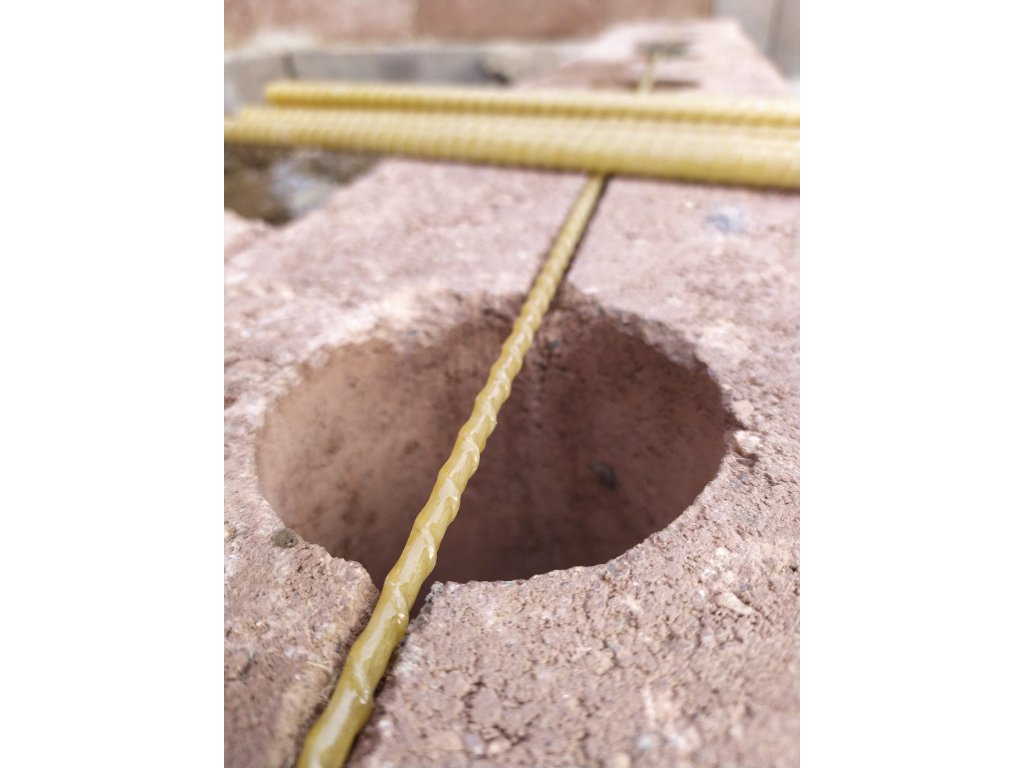

• plotové a debniace tvárnice s menšími otvormi,
• záhradné obrubníky, chodníky a drobné betónové plochy,
• menšie prefabrikované betónové prvky,

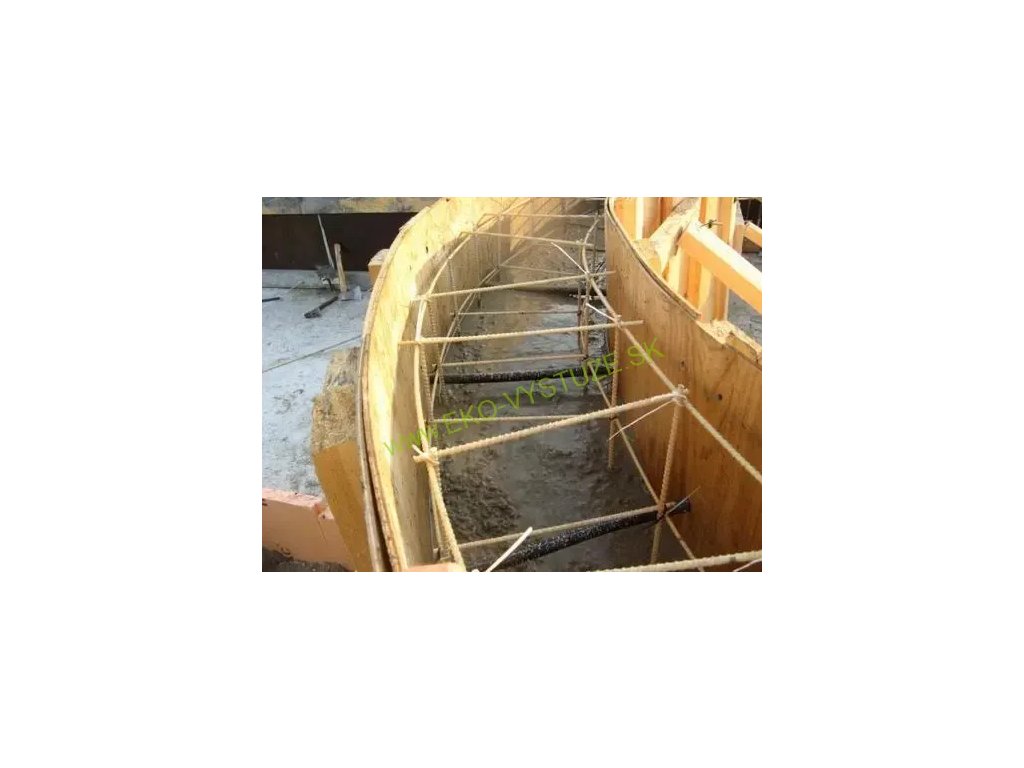

• výroba jednoduchých armovacích košov a vlastných sietí,
• konštrukcie vystavené vlhkosti, kde je výhodou nekorodujúca výstuž.

50 metrov v jednom ľahkom zvitku

• Dĺžka balenia: 50 m
• Hmotnosť celého zvitku: približne 1,4 kg
• Priemer zvitku: približne 100–150 cm
• Materiál: sklené vlákna a epoxidová matrica
• Výrobca: FiberoX®, Slovensko

Súvislá dĺžka umožňuje pripraviť dlhšie prúty bez zbytočného nadpájania, ktoré vzniká pri práci s krátkymi oceľovými tyčami. Zvitok sa zároveň jednoducho prenáša a podľa rozmerov vozidla sa môže zmestiť aj do väčšieho kufra alebo prívesného vozíka.

Rezanie, viazanie a manipulácia

• Tyč sa delí uhlovou brúskou s vhodným rezným kotúčom.
• Pri rezaní používajte rukavice, okuliare a ochranu dýchacích ciest.
• Prúty možno viazať oceľovým viazacím drôtom alebo pevnými plastovými páskami.
• Kompozitnú a oceľovú výstuž možno v jednej konštrukcii vzájomne kombinovať podľa návrhu.
• GFRP sa na stavbe neohýba do ostrého 90° uhla ako oceľ. Rohy sa riešia prekrytím, previazaním alebo vopred vyrobeným tvarovým prvkom.

Orientačná spotreba materiálu

Ak sa zo štyroch pozdĺžnych prútov vyrába armovací kôš, z jedného 50 m zvitku možno pripraviť maximálne približne 12,5 m pozdĺžnej výstuže. Výpočet nezahŕňa prekrytia, odrezky ani konštrukčné detaily.

Pri vlastnom viazaní jednoduchej siete je orientačná spotreba:

• oko 100 × 100 mm – približne 20 bm/m²,
• oko 150 × 150 mm – približne 13,3 až 14 bm/m²,
• oko 200 × 200 mm – približne 10 bm/m².

Uvedené hodnoty sú bez prekrytia, odpadu a okrajových prútov.

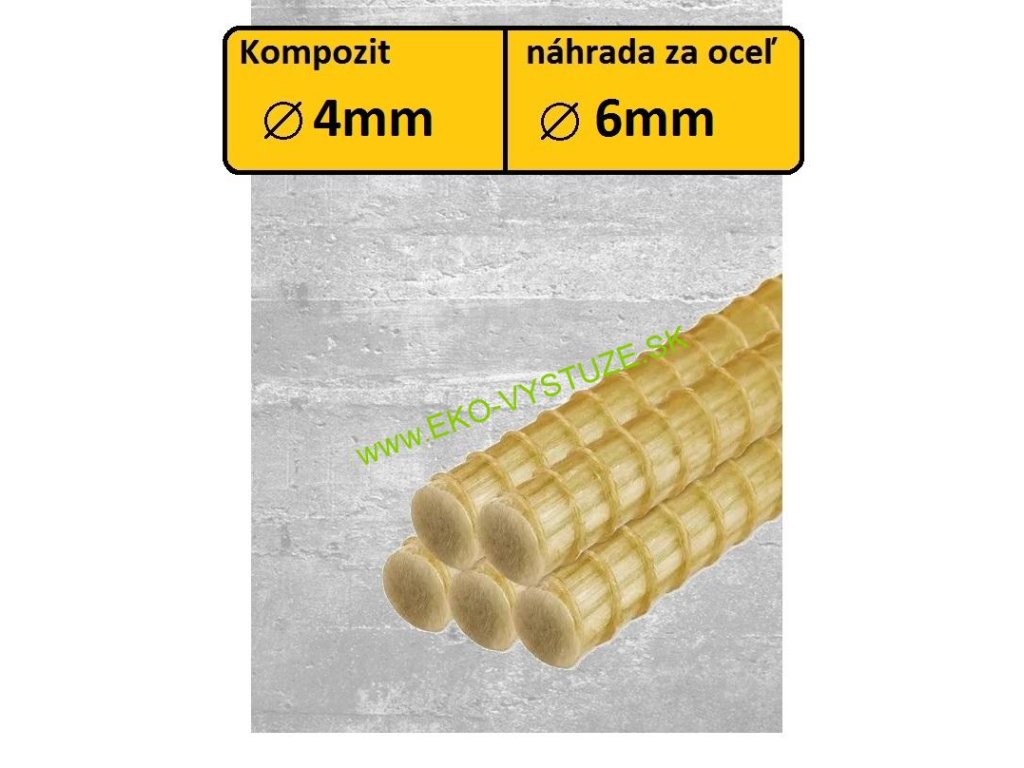

Môže 4 mm kompozit nahradiť oceľový roxor 6 mm?

Priemer 4 mm sa pri vybraných aplikáciách v betóne používa ako alternatíva k oceľovej výstuži Ø 6 mm. Nejde však o automatickú náhradu platnú pre každú konštrukciu.

GFRP má vysokú pevnosť v ťahu, ale nižší modul pružnosti než oceľ. Pri návrhu preto treba zohľadniť zaťaženie, rozstupy prútov, kotvenie, prekrytie, krytie betónom a priehyb konštrukcie.

Prečo kompozitná výstuž FiberoX®

• nekoroduje a nespôsobuje poškodenie betónu rozpínaním hrdze,
• je výrazne ľahšia než oceľ,
• nevedie elektrický prúd a je nemagnetická,
• jednoducho sa prenáša, reže a pripravuje na požadované dĺžky,
• je vyvinutá a vyrábaná na Slovensku.

Technické dokumenty, certifikáty a podklady pre projektantov nájdete v sekcii Technické informácie a certifikácia GFRP.

Zhrnutie

Roxor EKO 4 je praktická voľba pre menšie betónové prvky, plotové tvárnice a jednoduché realizácie, pri ktorých oceníte nízku hmotnosť, 50 m súvislú dĺžku a úplnú odolnosť proti korózii. Pri staticky namáhaných konštrukciách musí použitie a priemer výstuže potvrdiť projektant alebo statik.
