Roxor | Eko 10mm | KOMPOZITNÁ armovacia tyč GFRP FiberoX® |50m| Zvitok

Roxor EKO 10 – kompozitná armovacia tyč Ø 10 mm, 50 m

Súvislá GFRP výstuž pre základy, priemyselné podlahy a viac namáhané betónové konštrukcie.

Roxor EKO 10 FiberoX® je kompozitná armovacia tyč s priemerom 10 mm dodávaná v 50 m zvitku. Tento priemer je určený pre konštrukcie, pri ktorých projekt počíta s vyššou mierou vystuženia než pri priemeroch 4, 6 alebo 8 mm.

Súvislá dĺžka umožňuje odrezať prúty podľa skutočných rozmerov konštrukcie. Pri dlhých úsekoch tak možno obmedziť počet spojov, potrebné prekrytie aj množstvo krátkych odrezkov.

Typické použitie roxoru Ø 10 mm

• základové pásy a základové dosky,
• priemyselné a viac zaťažené podlahové dosky,
• oporné múry a betónové steny,
• armovacie koše a priame časti nosných konštrukcií,
• cestné a prefabrikované betónové panely,
• vodné stavby a konštrukcie vystavené vlhkosti,
• prostredie s pôsobením solí, chemických látok alebo bludných prúdov.

Základné parametre zvitku

• Priemer tyče: 10 mm
• Dĺžka zvitku: 50 m
• Hmotnosť zvitku: približne 6,7 kg
• Priemer zvitku: približne 120–150 cm
• Materiál: sklené vlákna a epoxidová matrica
• Výrobca: FiberoX®, Slovensko

Jeden zvitok obsahuje dĺžku zodpovedajúcu ôsmim celým 6 m tyčiam a ďalším 2 metrom výstuže. Napriek tejto dĺžke váži iba približne 6,7 kg a môže ho prenášať jedna osoba.

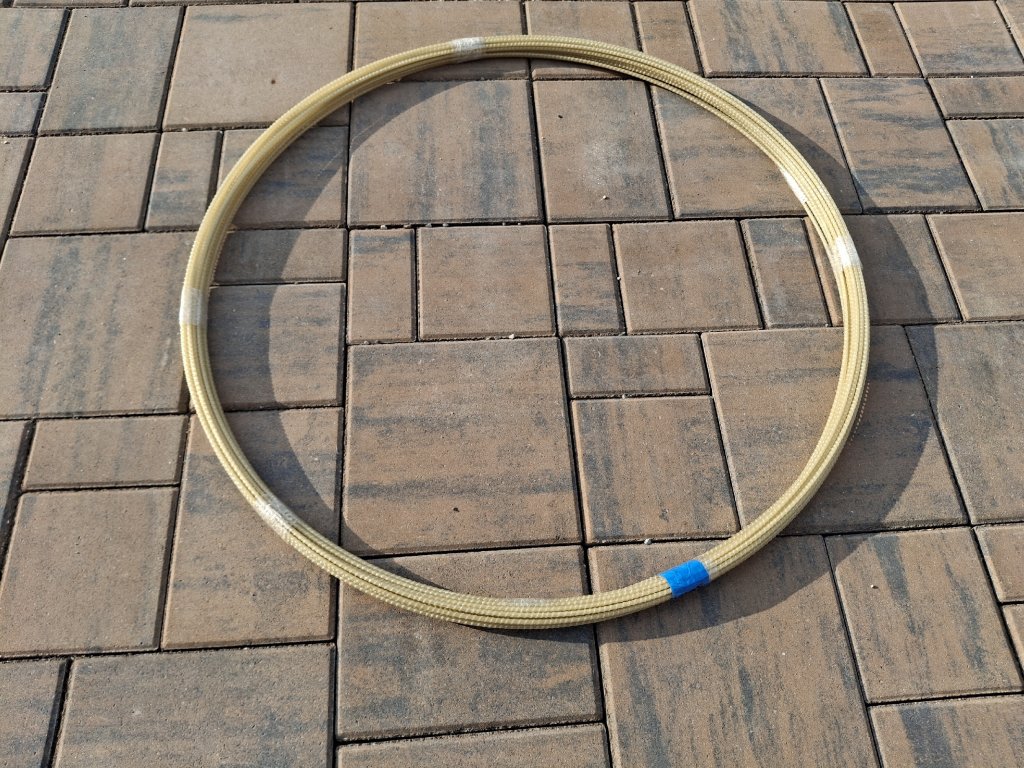

Ako sa zvitok správa po rozbalení

Po odopnutí upevňovacích pások sa pružný prút sám prakticky úplne vyrovná. Na kratšom odrezanom kuse môže zostať iba veľmi malý rádius, ktorý pri bežnom armovaní nie je viditeľný ani neprekáža pri ukladaní výstuže.

50 m zvitok alebo 6 m tyče?

50 m zvitok je výhodný pri dlhých úsekoch, kde chcete odrezať prúty podľa skutočných rozmerov stavby a obmedziť počet spojov, prekrytí a odrezkov.

Tyče s dĺžkou 6 m sú vhodné, keď projekt alebo spôsob realizácie počíta s pevne stanovenými 6 m úsekmi a množstvo chcete objednávať na kusy.

Variant s dĺžkou 6 m nájdete ako roxor EKO 10 mm – tyč 6 m.

Rezanie, viazanie a montáž

• Tyč sa delí uhlovou brúskou s vhodným rezným kotúčom.
• Pri rezaní používajte rukavice, ochranné okuliare a ochranu dýchacích ciest.
• Prúty možno spájať oceľovým viazacím drôtom alebo pevnými plastovými páskami.
• Kompozitnú a oceľovú výstuž možno v jednej konštrukcii kombinovať podľa návrhu.
• GFRP sa na stavbe neohýba do ostrého 90° uhla ako oceľ.
• Rohy a zalomenia sa riešia prekrytím, oceľovým prvkom alebo vopred vyrobeným tvarovým dielom.

Koľko armovacieho koša vytvoríte z 50 m

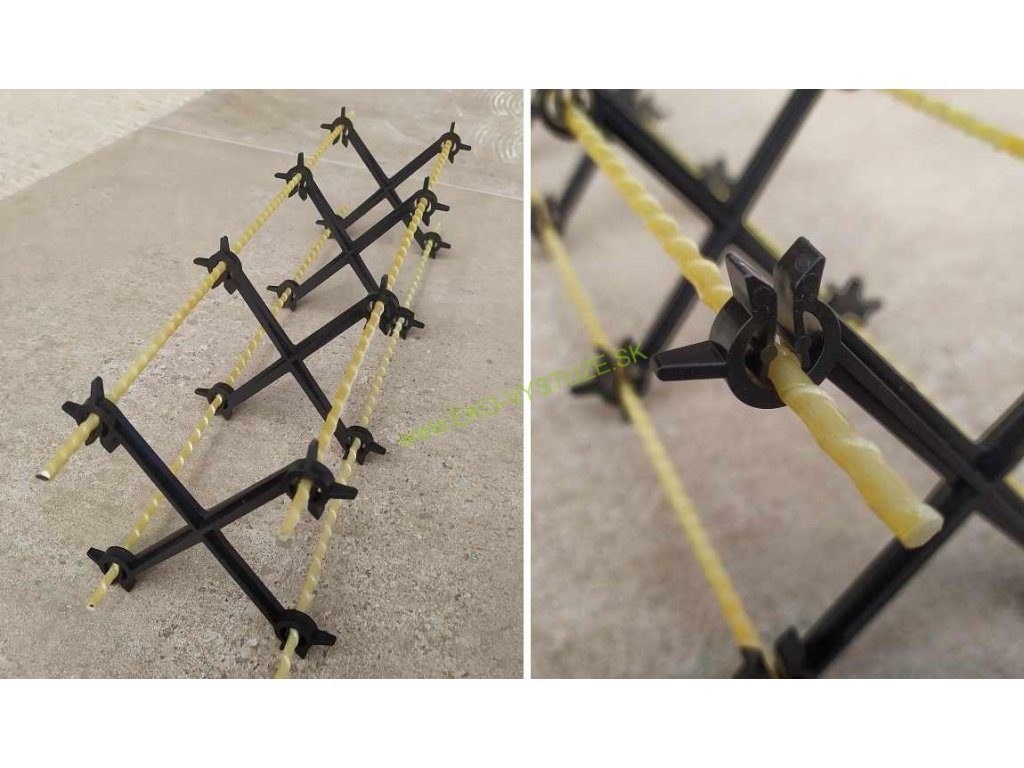

Pri armovacom koši so štyrmi pozdĺžnymi prútmi možno z jedného 50 m zvitku pripraviť maximálne približne 12,5 m armovacieho koša.

Orientačný počet strmienok pre takýto 12,5 m úsek:

• pri rozstupe 200 mm – približne 63 strmienok,
• pri rozstupe 300 mm – približne 42 strmienok.

Presný rozstup strmienok musí určiť projekt. Výpočet nezahŕňa prípadné prekrytia, kotvenie, odrezky ani ďalšie konštrukčné detaily.

Orientačná spotreba pri viazaní vlastnej siete

• oko 100 × 100 mm – približne 20 bm/m²,
• oko 150 × 150 mm – približne 13,3 až 14 bm/m²,
• oko 200 × 200 mm – približne 10 bm/m².

Jeden 50 m zvitok vystačí orientačne na 2,5 až 5 m² siete podľa zvoleného rozmeru oka. Uvedené hodnoty sú bez prekrytia, odpadu a okrajových prútov.

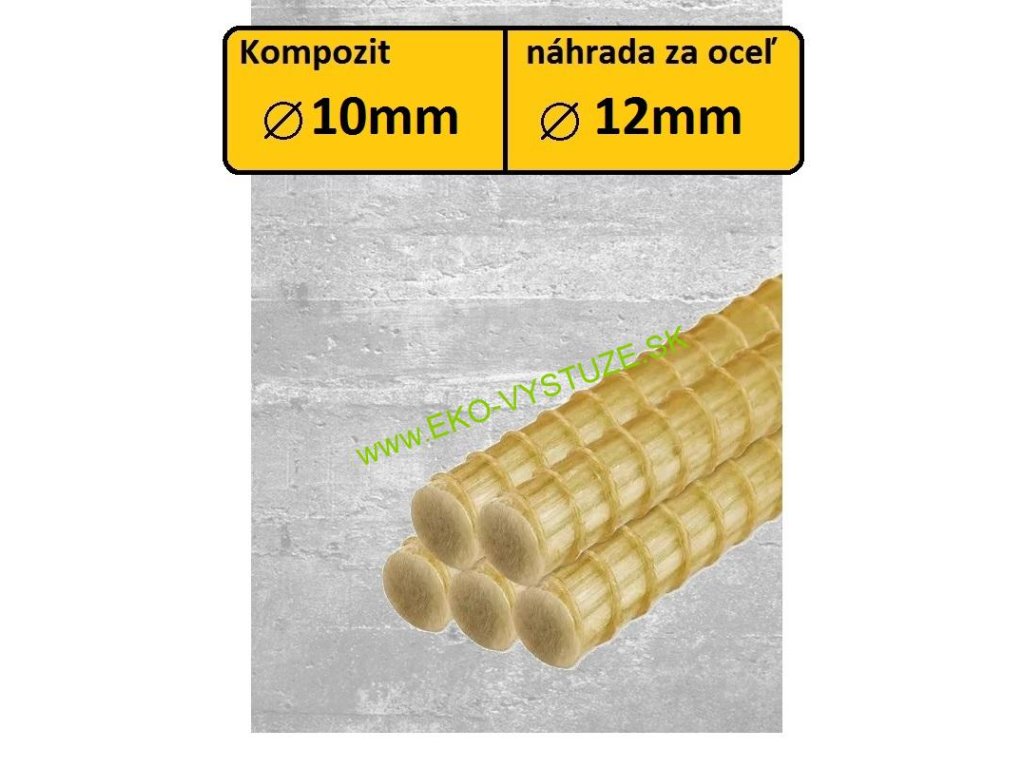

Môže 10 mm kompozit nahradiť oceľový roxor 12 mm?

Priemer 10 mm sa pri vybraných aplikáciách v betóne používa ako alternatíva k oceľovej výstuži Ø 12 mm. Nejde však o automatickú zámenu platnú pre každú konštrukciu.

GFRP dosahuje vysokú pevnosť v ťahu, ale má nižší modul pružnosti než oceľ. Pri návrhu treba zohľadniť zaťaženie, rozstupy prútov, priehyb, kotvenie, prekrytie a krytie betónom.

Výhody kompozitnej výstuže FiberoX®

• nekoroduje a nespôsobuje poškodenie betónu rozpínaním hrdze,
• 50 m dĺžka umožňuje obmedziť počet spojov a prekrytí,
• celý zvitok váži iba približne 6,7 kg,
• nevedie elektrický prúd a je nemagnetická,
• jednoducho sa prenáša, reže a viaže,
• je vyvinutá a vyrábaná na Slovensku.

Technické dokumenty, certifikáty a podklady pre projektantov nájdete v sekcii Technické informácie a certifikácia GFRP.

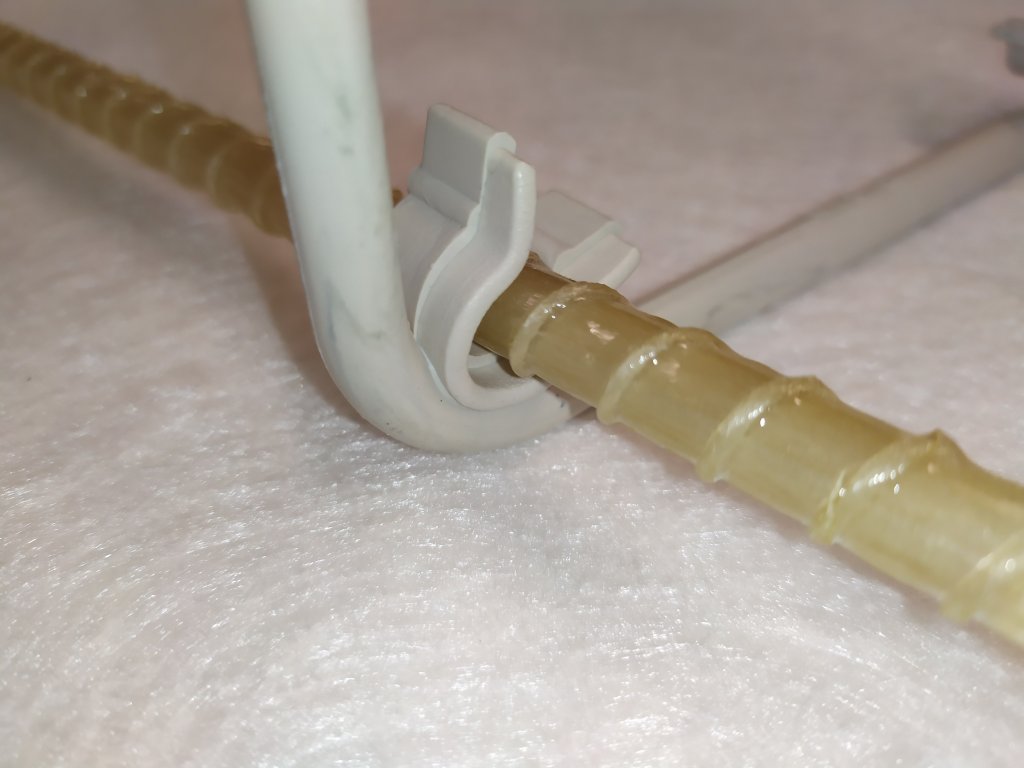

Na výrobu armovacích košov môžete roxor kombinovať s hotovými armovacími strmienkami EKO-GRIP.

Zhrnutie

Roxor EKO 10 v 50 m zvitku je určený podľa projektu pre základy, priemyselné podlahy, oporné konštrukcie, prefabrikáty a ďalšie viac namáhané betónové prvky. Súvislá dĺžka umožňuje obmedziť počet spojov a odpadu, pričom celý zvitok váži iba 6,7 kg. Pri nosných konštrukciách musí jeho použitie, priemer a rozstup potvrdiť projektant alebo statik.
