Roxor | Eko 14mm | KOMPOZITNÁ armovacia tyč GFRP FiberoX® |6m|

Roxor EKO 14 – kompozitná armovacia tyč Ø 14 mm, dĺžka 6 m

Výstuž vyrábaná na objednávku pre priemyselné, dopravné a staticky náročné konštrukcie.

Roxor EKO 14 FiberoX® je GFRP armovacia tyč s priemerom 14 mm a dĺžkou 6 metrov. Tento priemer sa používa pri projektoch s vyššími požiadavkami na únosnosť, odolnosť proti korózii a zníženie hmotnosti výstuže.

Produkt sa vyrába na objednávku. Použitie, dĺžky, množstvo a spôsob dopravy je preto vhodné riešiť podľa konkrétneho projektu a miesta realizácie.

Typické oblasti použitia

• priemyselné objekty a výrobné prevádzky,
• mostné a dopravné konštrukcie,
• oporné múry a masívne betónové steny,
• cestné panely a prefabrikované prvky,
• tunely, podzemné a vodné stavby,
• čistiarne odpadových vôd a chemické prevádzky,
• konštrukcie s požiadavkou na nemagnetickú alebo elektricky nevodivú výstuž.

Základné parametre a dodanie

• Priemer: 14 mm
• Dĺžka jednej tyče: 6 m
• Hmotnosť jednej tyče: približne 1,70 kg
• Minimálny odber: 5 ks = 30 bm
• Hmotnosť 5 tyčí: približne 8,5 kg bez obalu
• Dostupnosť: výroba na objednávku
• Materiál: sklené vlákna a epoxidová matrica
• Výrobca: FiberoX®, Slovensko

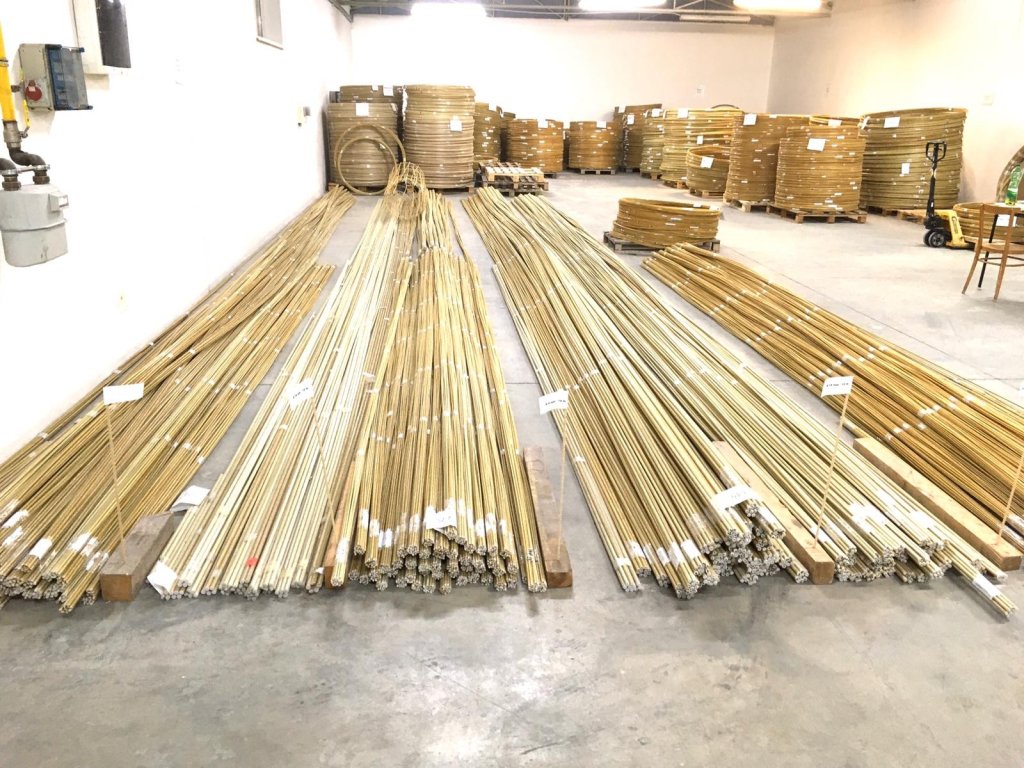

Uvedená cena platí pre jednu 6 m tyč. Na objednávku je možné pripraviť 12 m tyče alebo materiál narezať na požadované dĺžky.

Tovar sa doručuje špecifickou dopravou priamo z výroby. Pred objednaním väčšieho množstva odporúčame overiť termín výroby, požadované dĺžky a miesto vykládky.

Čo uviesť pri objednávke

• požadovaný počet kusov alebo celkový počet bežných metrov,
• požadovanú dĺžku tyčí alebo rezací plán,
• typ konštrukcie a projektovú špecifikáciu,
• miesto dodania a možnosti vykládky,
• požadovaný termín dodania.

Rezanie, viazanie a montáž

• Tyč sa delí uhlovou brúskou alebo pílou s vhodným rezným kotúčom.
• Pri rezaní používajte rukavice, ochranné okuliare a ochranu dýchacích ciest.

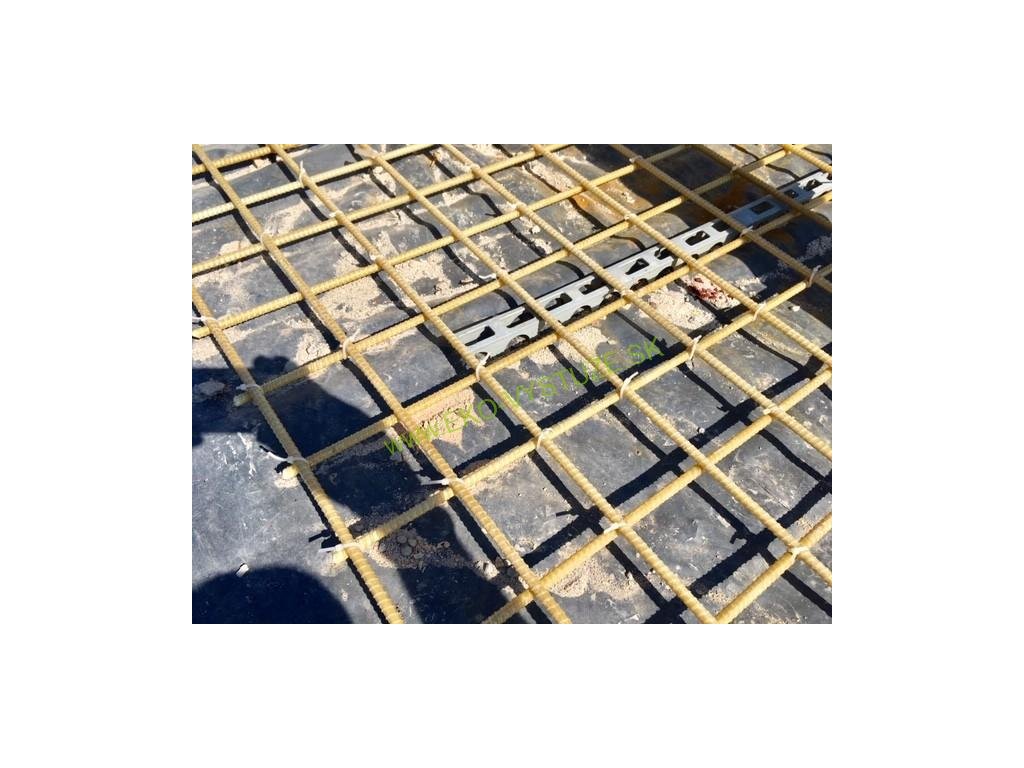

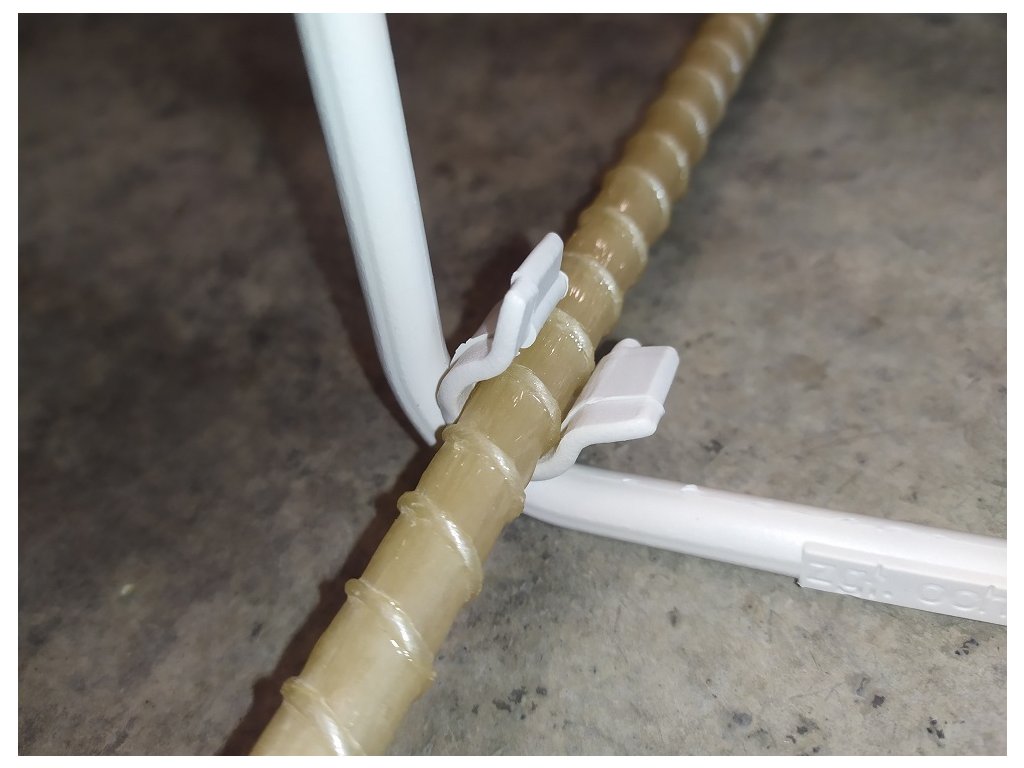

• Prúty možno viazať oceľovým viazacím drôtom alebo pevnými plastovými páskami.
• Kombinácia GFRP a ocele je možná podľa projektového riešenia.
• GFRP sa na stavbe neohýba do ostrého 90° uhla.

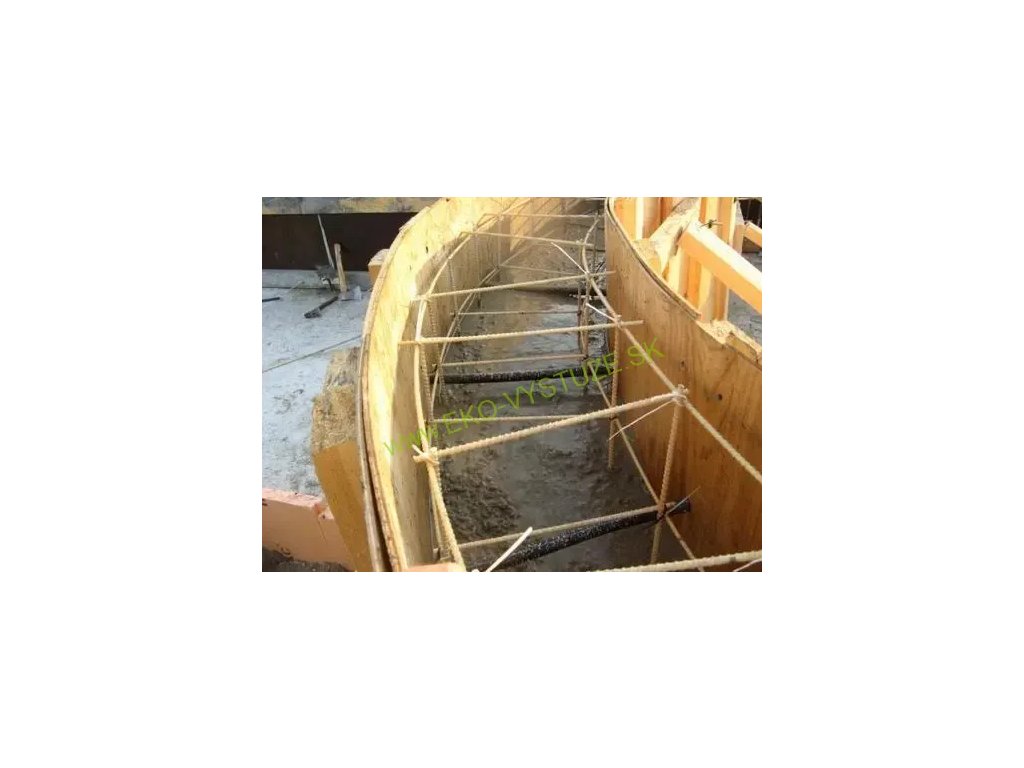

• Rohy, kotvenie a zalomenia sa riešia projektovanými presahmi, oceľovými alebo tvarovými prvkami.

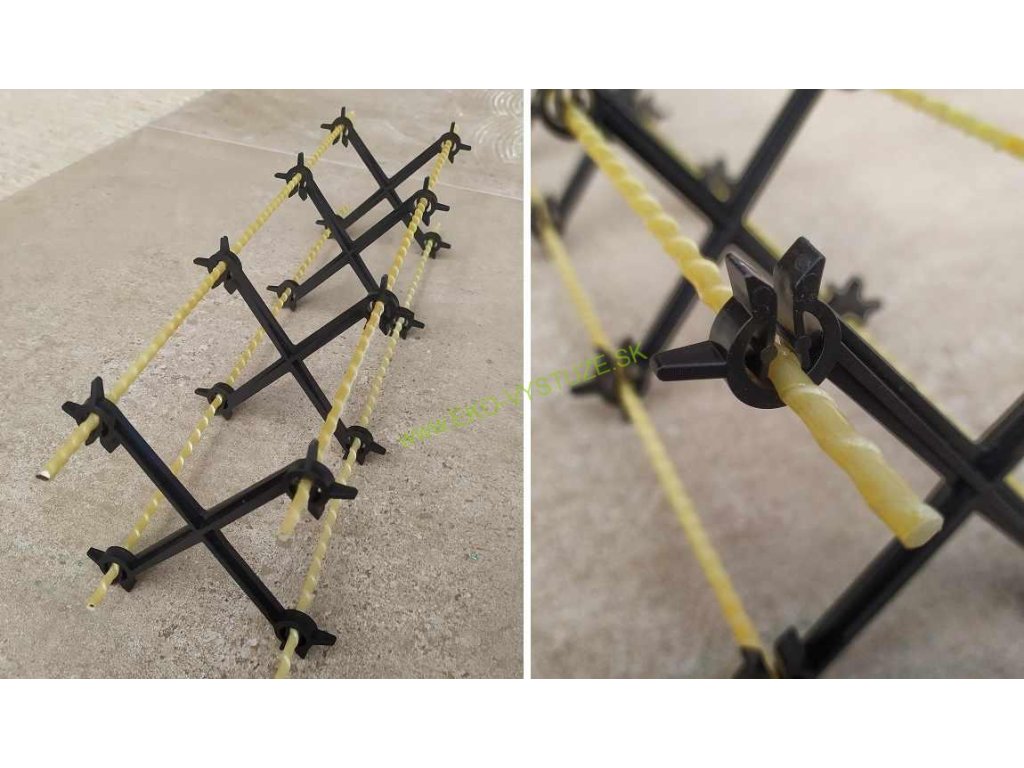

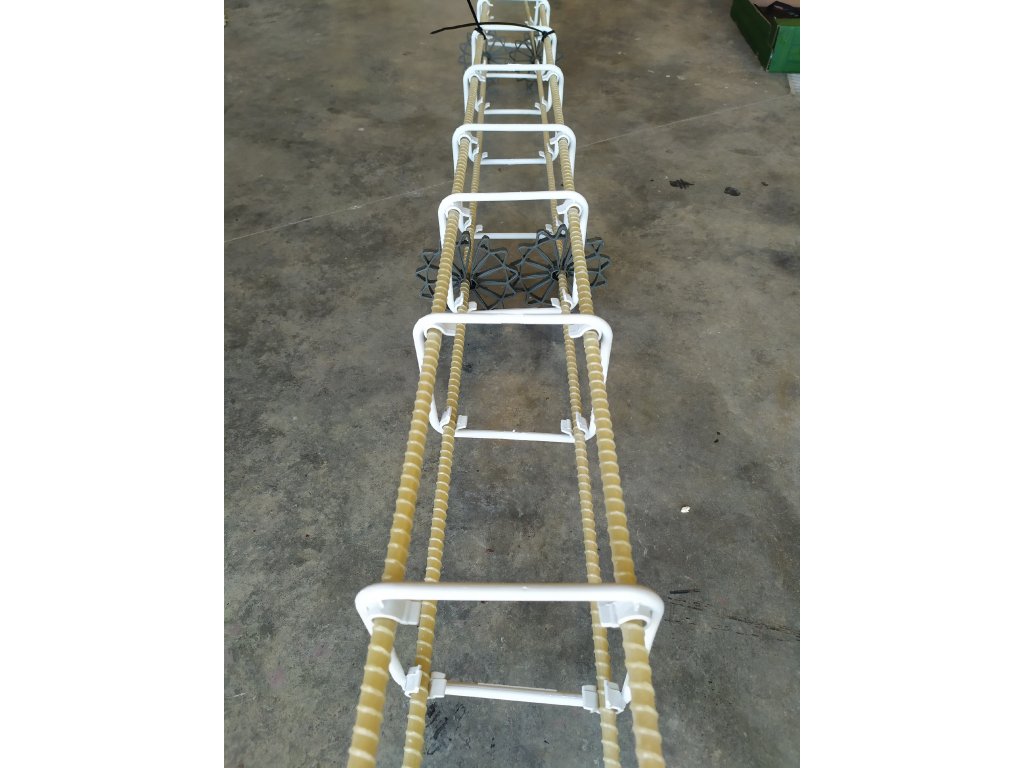

Spotreba pri výrobe armovacieho koša

Na vytvorenie 6 m armovacieho koša so štyrmi pozdĺžnymi prútmi sú potrebné 4 tyče po 6 m. Z minimálneho odberu zostane jedna tyč na ďalšiu časť výstuže.

Pri rozstupe strmienok 200 mm vychádza na 6 m úsek približne 31 strmienok, pri rozstupe 300 mm približne 21 strmienok. Presný rozstup musí určiť projekt.

Môže 14 mm kompozit nahradiť oceľový roxor 16 mm?

Priemer 14 mm sa pri vybraných aplikáciách v betóne používa ako alternatíva k oceľovej výstuži Ø 16 mm. Presná náhrada závisí od statického návrhu a nemožno ju určiť iba porovnaním priemerov.

Okrem pevnosti v ťahu treba posúdiť modul pružnosti, priehyb, šírku trhlín, kotvenie, únavové namáhanie a konštrukčné detaily.

Technické podklady

Certifikáty, parametre a podklady pre projektantov nájdete v sekcii Technické informácie a certifikácia GFRP.

Pri objednávke pre priemyselnú alebo dopravnú stavbu odporúčame poslať výkres výstuže. Pomôžeme pripraviť vhodné dĺžky, množstvo a logistiku dodania.

Zhrnutie

Roxor EKO 14 je výstuž vyrábaná na objednávku pre priemyselné, dopravné, podzemné a vodné konštrukcie. Jedna 6 m tyč váži približne 1,70 kg a nekoroduje. Konkrétne použitie musí vždy vychádzať zo statického návrhu.
