Roxor EKO 16 – kompozitná armovacia tyč Ø 16 mm, dĺžka 6 m

Najväčší štandardný priemer FiberoX® pre projektované priemyselné a infraštruktúrne konštrukcie.

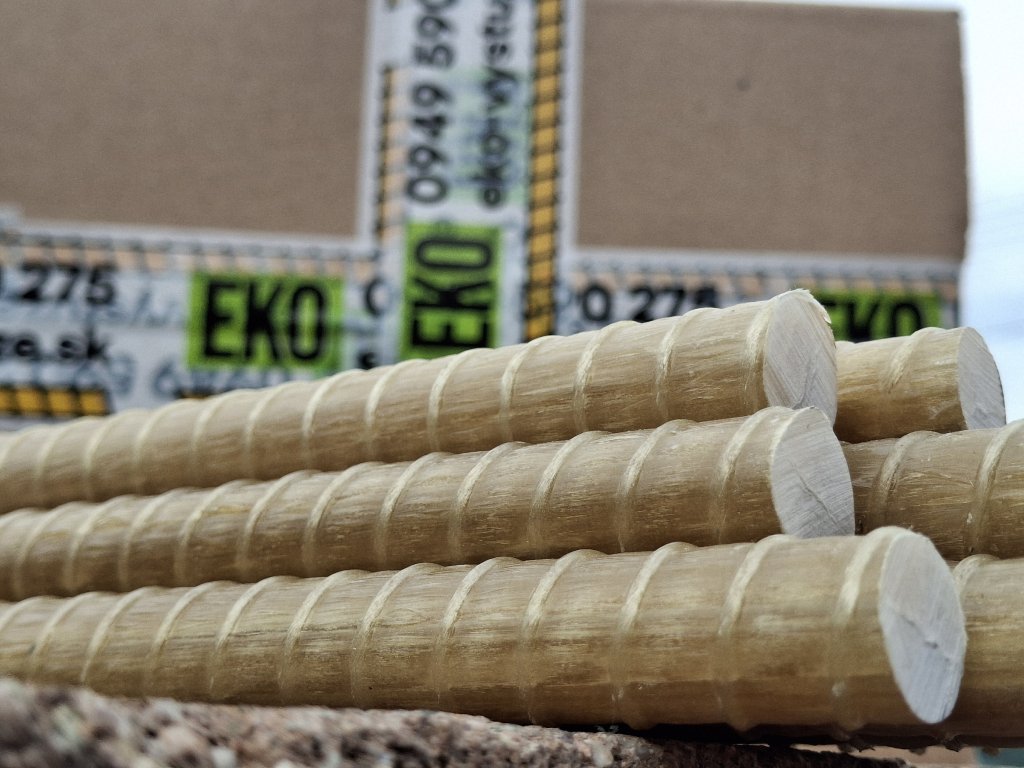

Roxor EKO 16 FiberoX® je GFRP armovacia tyč s priemerom 16 mm a dĺžkou 6 metrov. Ide o najväčší štandardne ponúkaný priemer v tomto sortimente, určený pre projekty s vysokými požiadavkami na únosnosť, trvácnosť a odolnosť proti korózii.

Produkt sa vyrába na objednávku. Konkrétne použitie, dĺžky, množstvo a spôsob dodania sa preto riešia podľa projektovej dokumentácie.

Typické oblasti použitia

• mostné a dopravné konštrukcie,
• cestné panely a tunelové prvky,
• masívne základy a oporné konštrukcie,
• priemyselné objekty a prefabrikované diely,
• vodné stavby, nádrže a čistiarne odpadových vôd,
• chemické prevádzky a agresívne prostredie,
• konštrukcie s požiadavkou na elektrickú alebo magnetickú neutralitu.

Základné parametre a dodanie

• Priemer: 16 mm
• Dĺžka jednej tyče: 6 m
• Hmotnosť jednej tyče: približne 2,05 kg
• Minimálny odber: 5 ks = 30 bm
• Hmotnosť 5 tyčí: približne 10,25 kg bez obalu
• Dostupnosť: výroba na objednávku
• Materiál: sklené vlákna a epoxidová matrica
• Výrobca: FiberoX®, Slovensko

Uvedená cena platí pre jednu 6 m tyč. Na objednávku je možné pripraviť 12 m tyče alebo materiál narezať podľa požadovaného rezacieho plánu.

Tovar sa doručuje špecifickou dopravou priamo z výroby. Pred objednaním je potrebné zohľadniť dĺžku tyčí, prístup na stavbu a možnosti bezpečnej vykládky.

Objednávka podľa projektu

Pri Ø 16 mm odporúčame spolu s dopytom poslať:

• výkres výstuže alebo výkaz výmer,
• počet a požadované dĺžky prútov,
• informáciu o použití GFRP alebo kombinácii GFRP a ocele,
• požadovaný termín realizácie,
• adresu stavby a možnosti vykládky.

Rezanie, viazanie a montáž

• Tyč sa delí uhlovou brúskou alebo pílou s vhodným rezným kotúčom.
• Pri rezaní používajte rukavice, ochranné okuliare a ochranu dýchacích ciest.

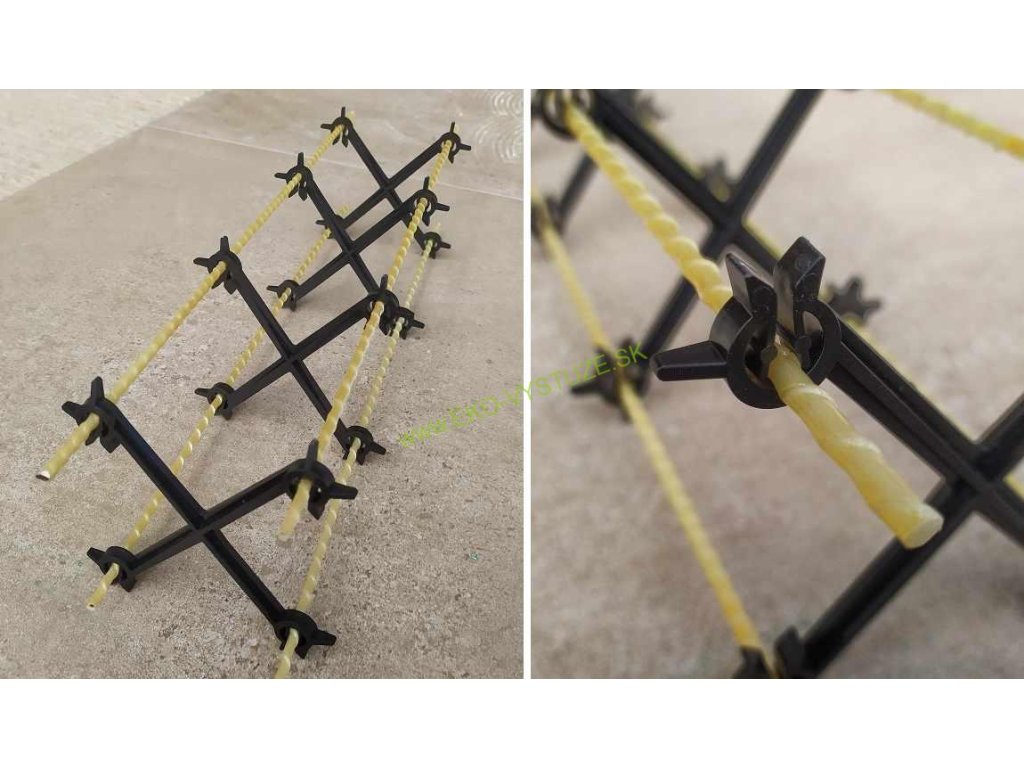

• Prúty možno viazať oceľovým drôtom alebo pevnými plastovými páskami.
• Kombinácia GFRP a oceľovej výstuže je možná podľa projektového riešenia.

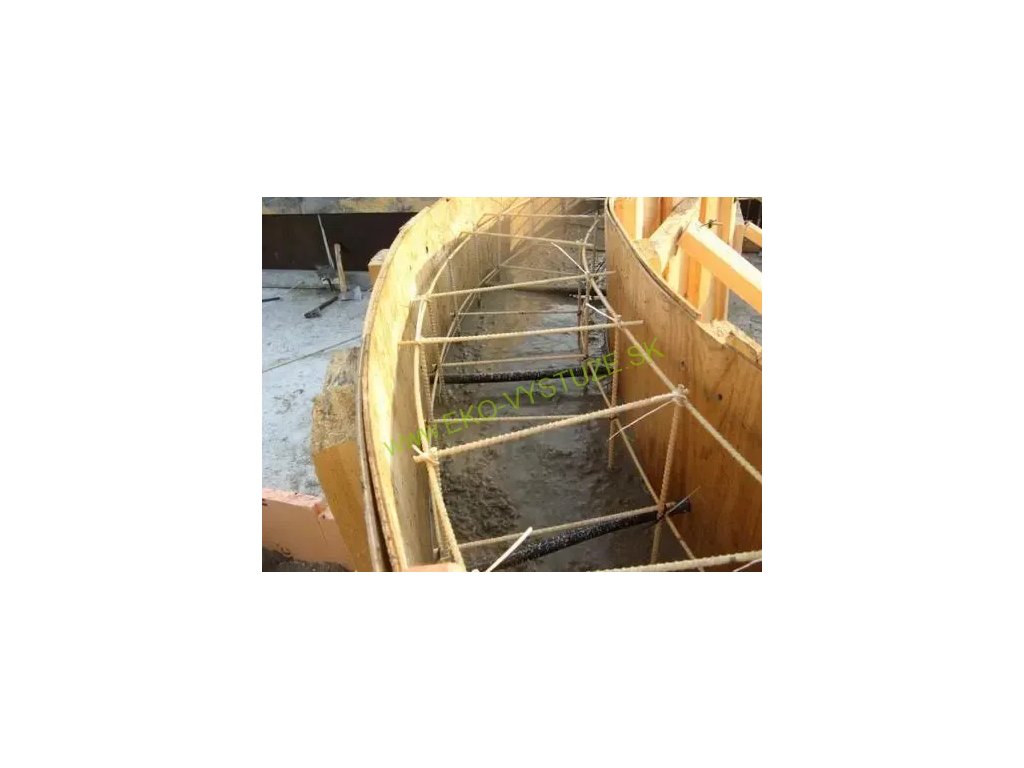

• GFRP sa na stavbe neohýba do ostrého 90° uhla.
• Rohy, kotvenie a zalomenia musia byť vyriešené v projektovej dokumentácii.

Spotreba pri výrobe armovacieho koša

Na vytvorenie 6 m armovacieho koša so štyrmi pozdĺžnymi prútmi sú potrebné 4 tyče po 6 m. Z minimálneho odberu 5 kusov zostane jedna tyč na ďalšiu časť výstuže.

Pri rozstupe strmienok 200 mm vychádza na 6 m úsek približne 31 strmienok, pri rozstupe 300 mm približne 21 strmienok. Presný typ a rozstup strmienok musí určiť projekt.

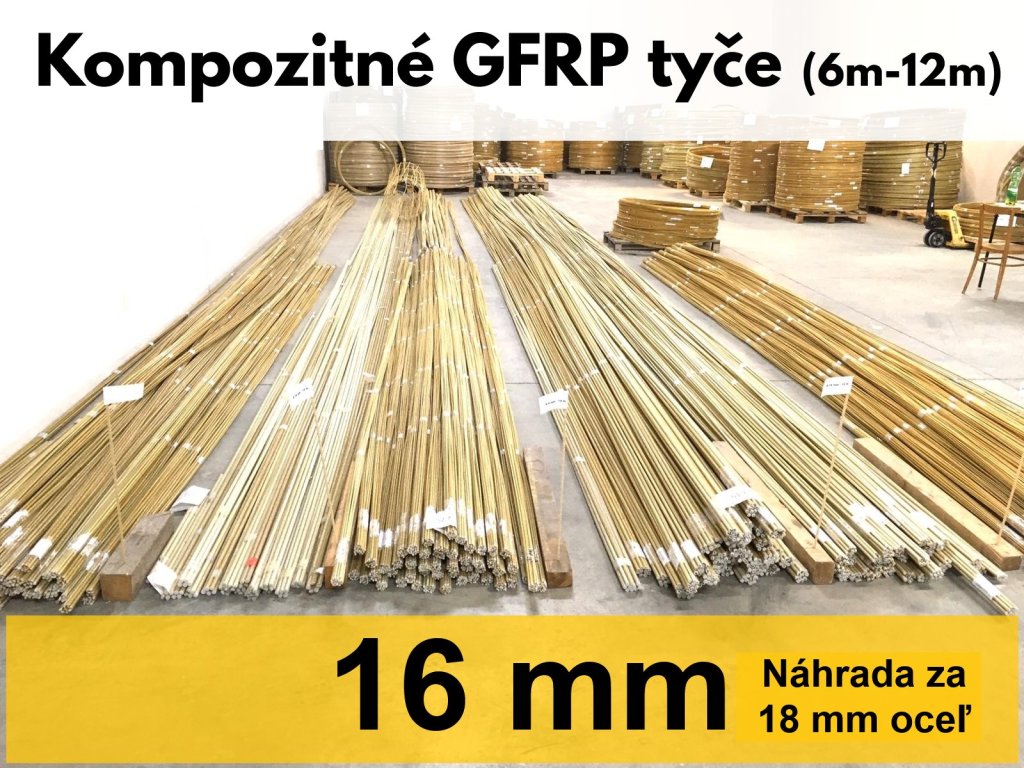

Môže 16 mm kompozit nahradiť oceľový roxor 18 mm?

Priemer 16 mm sa pri vybraných aplikáciách v betóne používa ako alternatíva k oceľovej výstuži Ø 18 mm. Pri takto namáhaných konštrukciách však nemožno náhradu určiť iba podľa priemeru alebo pevnosti v ťahu.

Statický návrh musí zohľadniť modul pružnosti, priehyb, šírku trhlín, únavové a šmykové namáhanie, spôsob kotvenia, prekrytie a všetky konštrukčné detaily.

Technické podklady

Certifikáty, skúšobné parametre a podklady pre návrh nájdete v sekcii Technické informácie a certifikácia GFRP.

Pri dopravnom, priemyselnom alebo infraštruktúrnom projekte nám pošlite výkresy. Pomôžeme pripraviť vhodné dĺžky, množstvo, výrobu a logistiku dodania.

Zhrnutie

Roxor EKO 16 je najväčší štandardný priemer FiberoX® určený podľa projektu pre mostné, dopravné, priemyselné a ďalšie vysoko namáhané betónové konštrukcie. Jedna 6 m tyč váži približne 2,05 kg a nekoroduje. Použitie musí vždy potvrdiť projektant alebo statik.
