Roxor | Eko 12mm | KOMPOZITNÁ armovacia tyč GFRP FiberoX® |6m|

Roxor EKO 12 – kompozitná armovacia tyč Ø 12 mm, dĺžka 6 m

GFRP výstuž pre staticky namáhané betónové konštrukcie.

Roxor EKO 12 FiberoX® je kompozitná armovacia tyč s priemerom 12 mm a dĺžkou 6 metrov. Používa sa najmä pri konštrukciách s vyššími požiadavkami na pevnosť, trvácnosť a odolnosť proti korózii.

V porovnaní s oceľovou výstužou výrazne znižuje hmotnosť materiálu pri doprave, prenášaní a ukladaní. Zároveň nekoroduje ani vo vlhkom alebo chemicky namáhanom prostredí.

Typické použitie priemeru 12 mm

• základové pásy a základové dosky,
• priemyselné a viac zaťažené podlahy,
• oporné múry a betónové steny,
• armovacie koše a priame časti nosných konštrukcií,
• prefabrikované betónové prvky,
• vodné stavby, nádrže a čistiarne odpadových vôd,
• prostredie s pôsobením vlhkosti, solí alebo chemických látok.

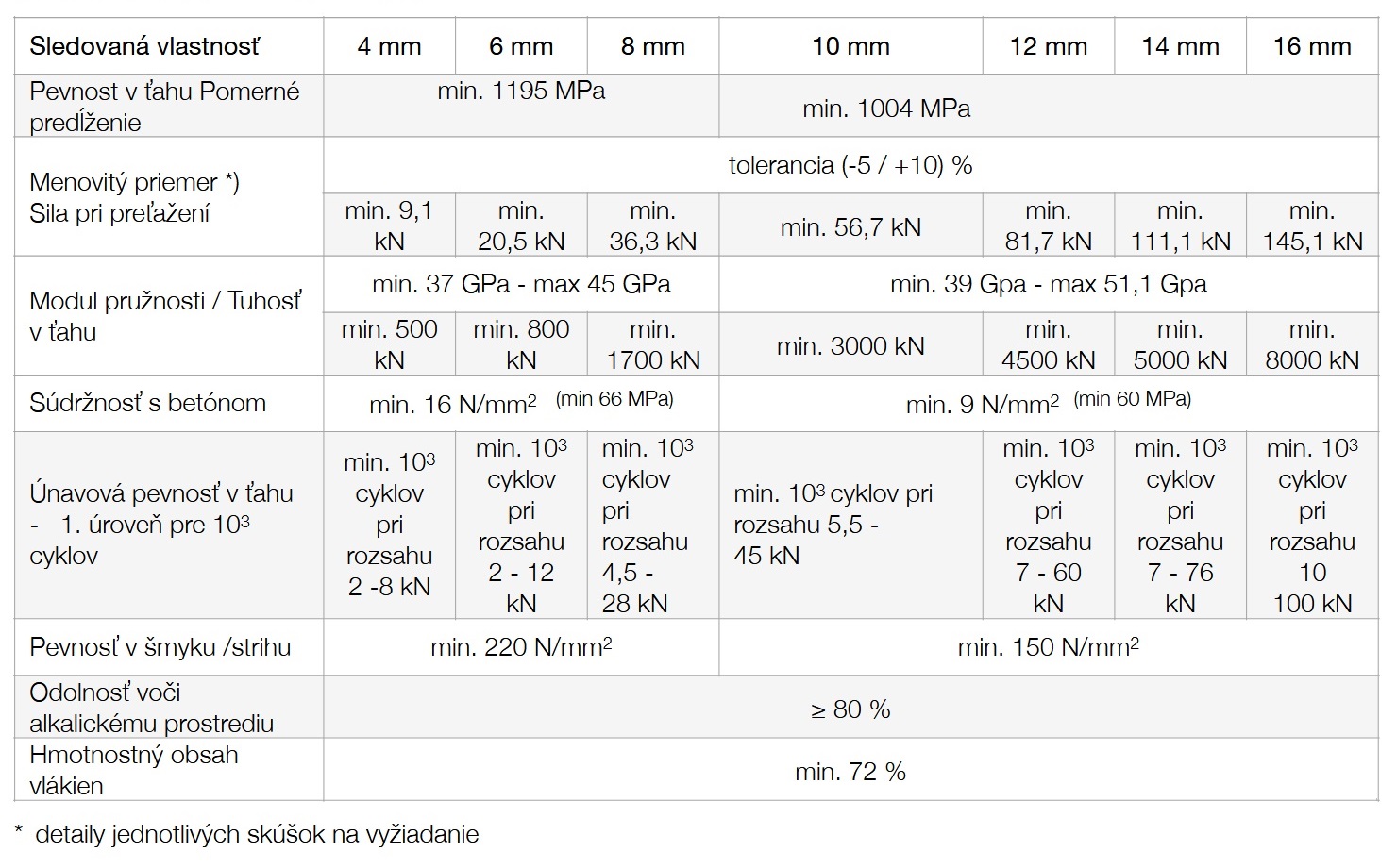

Základné parametre a dodanie

• Priemer: 12 mm
• Dĺžka jednej tyče: 6 m
• Hmotnosť jednej tyče: približne 1,18 kg
• Minimálny odber: 5 ks = 30 bm
• Hmotnosť 5 tyčí: približne 5,9 kg bez obalu
• Materiál: sklené vlákna a epoxidová matrica
• Výrobca: FiberoX®, Slovensko

Uvedená cena a predajná jednotka platia pre jednu 6 m tyč. Dĺžku 12 m alebo narezenie na požadovaný rozmer je možné dohodnúť podľa konkrétnej objednávky.

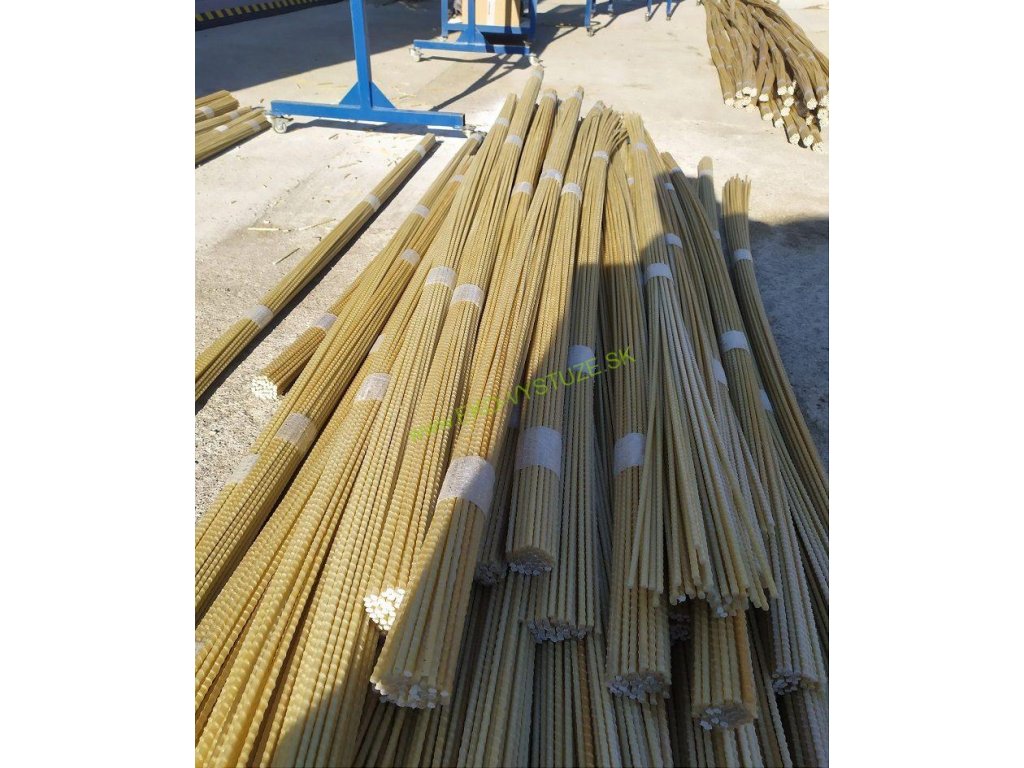

Tovar má vzhľadom na svoju dĺžku špecifický spôsob dopravy. Pri väčších objednávkach sa môže doručovať priamo z výroby.

Rezanie, viazanie a montáž

• Tyč sa delí uhlovou brúskou alebo pílou s vhodným rezným kotúčom.
• Pri rezaní používajte rukavice, ochranné okuliare a ochranu dýchacích ciest.

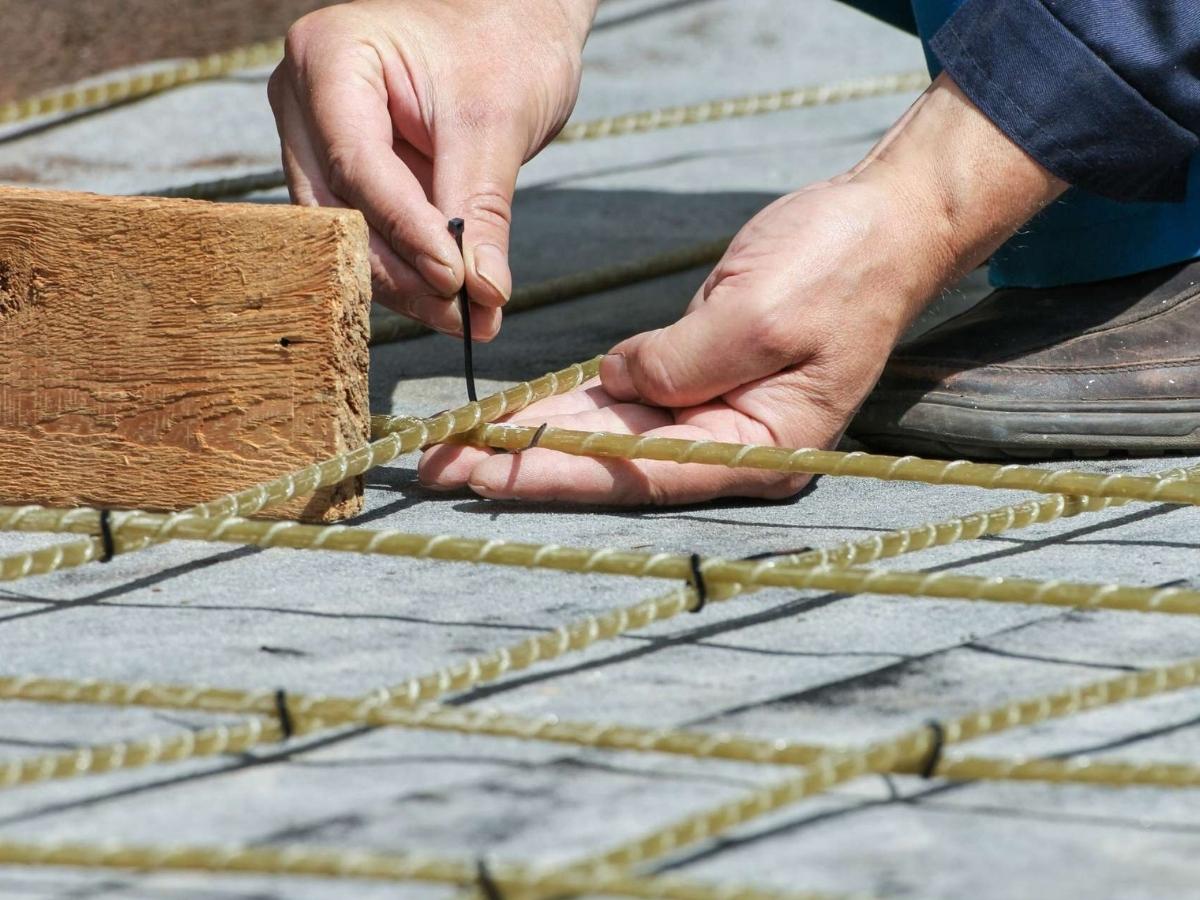

• Prúty možno spájať oceľovým viazacím drôtom alebo pevnými plastovými páskami.
• Kompozitnú a oceľovú výstuž možno kombinovať podľa návrhu konštrukcie.
• GFRP sa na stavbe neohýba do ostrého 90° uhla ako oceľ.
• Rohy a zalomenia sa riešia prekrytím, oceľovým prvkom alebo vopred vyrobeným tvarovým dielom.

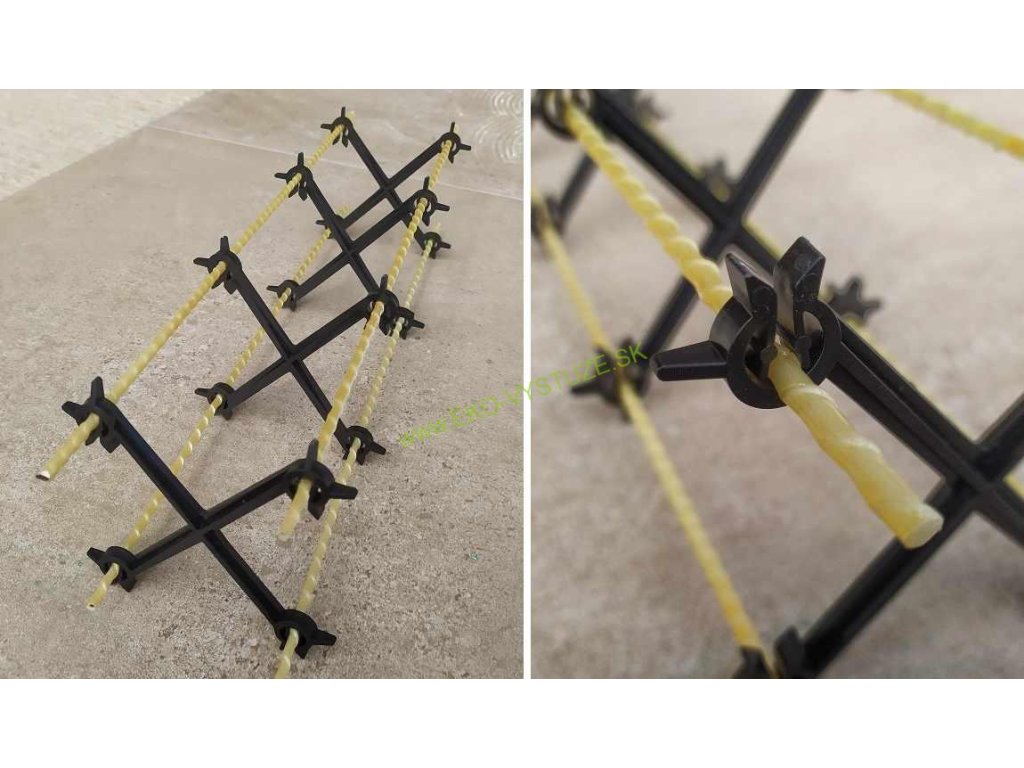

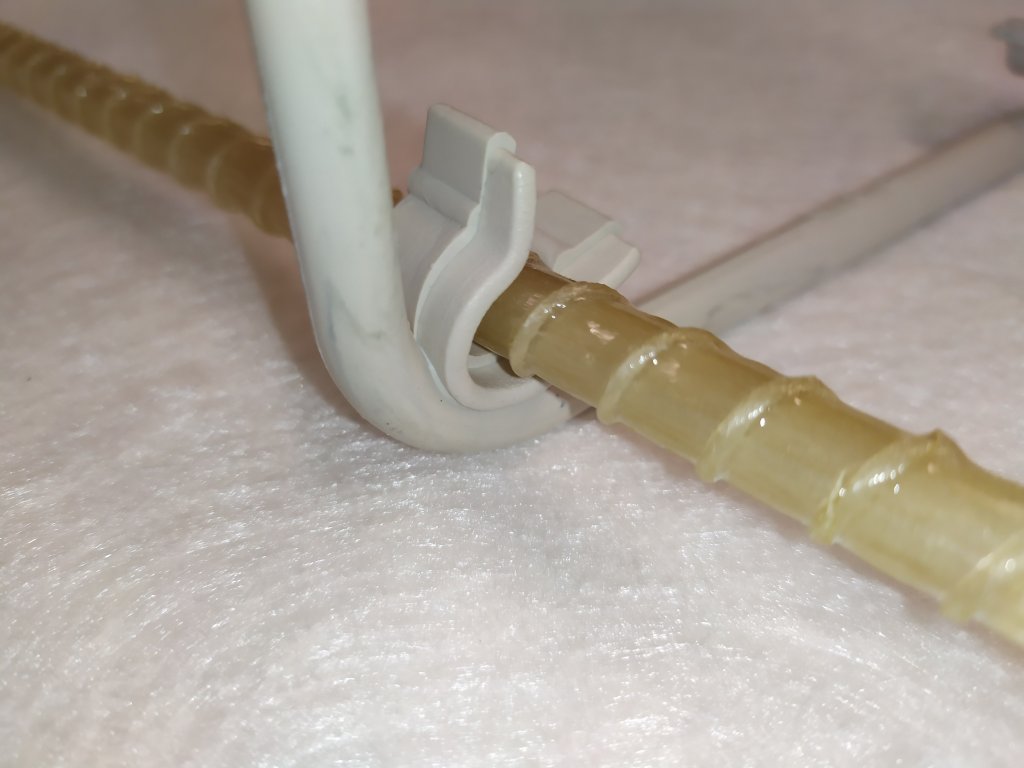

Spotreba pri výrobe armovacieho koša

Na vytvorenie 6 m armovacieho koša so štyrmi pozdĺžnymi prútmi sú potrebné 4 tyče po 6 m. Z minimálneho odberu 5 kusov tak vytvoríte jeden kompletný 6 m kôš a zostane jedna tyč na ďalšie časti výstuže.

Orientačný počet strmienok na jeden 6 m armovací kôš:

• pri rozstupe 200 mm – približne 31 strmienok,
• pri rozstupe 300 mm – približne 21 strmienok.

Presný rozstup a počet strmienok musí určiť projekt.

Môže 12 mm kompozit nahradiť oceľový roxor 14 mm?

Priemer 12 mm sa pri vybraných aplikáciách v betóne používa ako alternatíva k oceľovej výstuži Ø 14 mm. Nejde však o automatickú zámenu platnú pre každú konštrukciu.

GFRP má vysokú pevnosť v ťahu, ale nižší modul pružnosti než oceľ. Pri návrhu treba zohľadniť zaťaženie, priehyb, rozstupy, kotvenie, prekrytie a krytie betónom.

Technické podklady

Technické dokumenty, certifikáty a podklady pre návrh nájdete v sekcii Technické informácie a certifikácia GFRP.

Pri väčšom projekte nám môžete poslať výkres výstuže a požadované dĺžky. Pomôžeme s výberom priemeru, množstva a spôsobu dodania.

Zhrnutie

Roxor EKO 12 je určený podľa projektu pre základy, priemyselné podlahy, oporné konštrukcie, prefabrikáty a prostredie s rizikom korózie. Jedna 6 m tyč váži iba 1,18 kg. Pri nosných konštrukciách musí jeho použitie potvrdiť projektant alebo statik.
