Roxor tyč | Eko 10mm | KOMPOZITNÁ armovacia tyč GFRP FiberoX® |6m|

Roxor EKO 10 – kompozitná armovacia tyč Ø 10 mm, dĺžka 6 m

GFRP výstuž pre základy, priemyselné podlahy a viac namáhané betónové konštrukcie.

Roxor EKO 10 FiberoX® je kompozitná armovacia tyč s priemerom 10 mm a dĺžkou 6 metrov. Tento priemer je určený pre konštrukcie, pri ktorých projekt počíta s vyššou mierou vystuženia než pri priemeroch 4, 6 alebo 8 mm.

V porovnaní s oceľovou výstužou výrazne znižuje hmotnosť materiálu pri nakladaní, prenášaní a ukladaní. Zároveň nekoroduje ani vo vlhkom alebo chemicky namáhanom prostredí.

Typické použitie roxoru Ø 10 mm

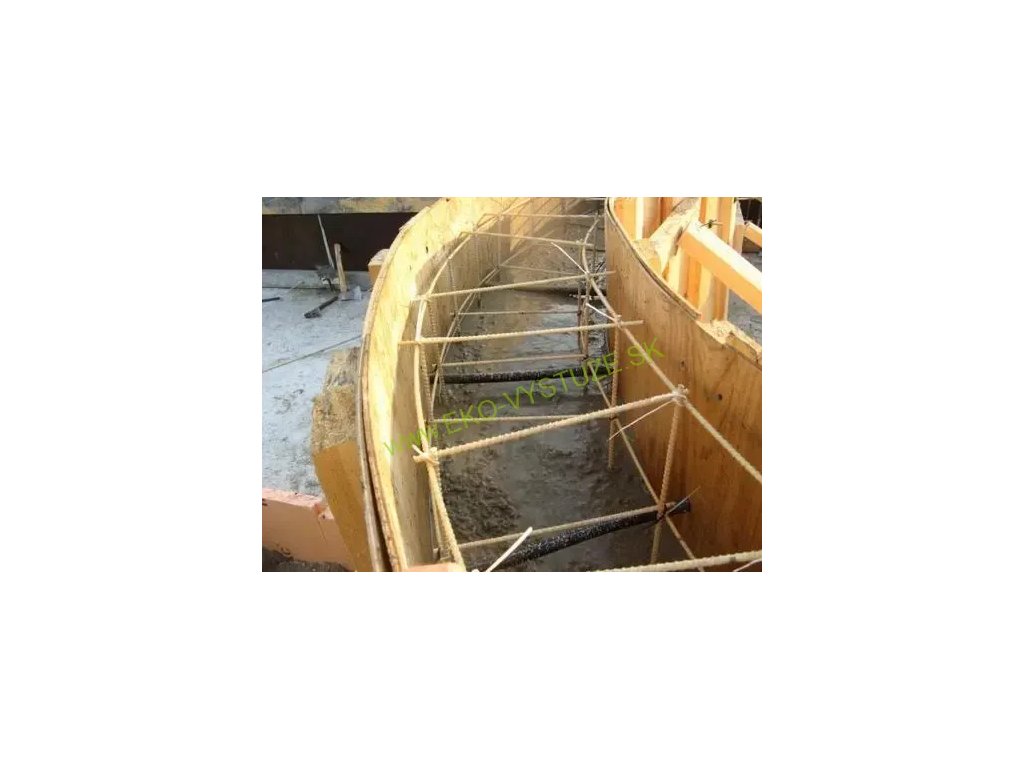

• základové pásy a základové dosky,
• priemyselné a viac zaťažené podlahové dosky,
• oporné múry a betónové steny,
• armovacie koše a priame časti nosných konštrukcií,
• cestné a prefabrikované betónové panely,
• vodné stavby a konštrukcie vystavené vlhkosti,
• prostredie s pôsobením solí, chemických látok alebo bludných prúdov.

Základné parametre

• Priemer: 10 mm
• Dĺžka jednej tyče: 6 m
• Hmotnosť jednej tyče: približne 0,800 kg
• Minimálny odber: 10 ks = 60 bm
• Hmotnosť 10 tyčí: približne 8 kg bez obalu
• Materiál: sklené vlákna a epoxidová matrica
• Výrobca: FiberoX®, Slovensko

Pri preprave je potrebné počítať s celou dĺžkou 6 metrov. Tyče sa kvôli doprave neskladajú ani neohýbajú do ostrého uhla.

6 m tyč alebo 50 m zvitok?

Tyč s dĺžkou 6 m je vhodná, keď projekt alebo spôsob realizácie počíta s pevne stanovenými 6 m úsekmi a množstvo chcete objednávať na kusy.

50 m zvitok umožňuje odrezať prúty podľa skutočných rozmerov konštrukcie. Pri dlhších úsekoch môže znížiť počet spojov, potrebné prekrytie a množstvo odpadu.

Variant v súvislom návine nájdete ako roxor EKO 10 mm – 50 m zvitok.

Rezanie, viazanie a montáž

• Tyč sa delí uhlovou brúskou s vhodným rezným kotúčom.
• Pri rezaní používajte rukavice, ochranné okuliare a ochranu dýchacích ciest.
• Prúty možno spájať oceľovým viazacím drôtom alebo pevnými plastovými páskami.
• Kompozitnú a oceľovú výstuž možno v jednej konštrukcii kombinovať podľa návrhu.
• GFRP sa na stavbe neohýba do ostrého 90° uhla ako oceľ.
• Rohy a zalomenia sa riešia prekrytím, oceľovým prvkom alebo vopred vyrobeným tvarovým dielom.

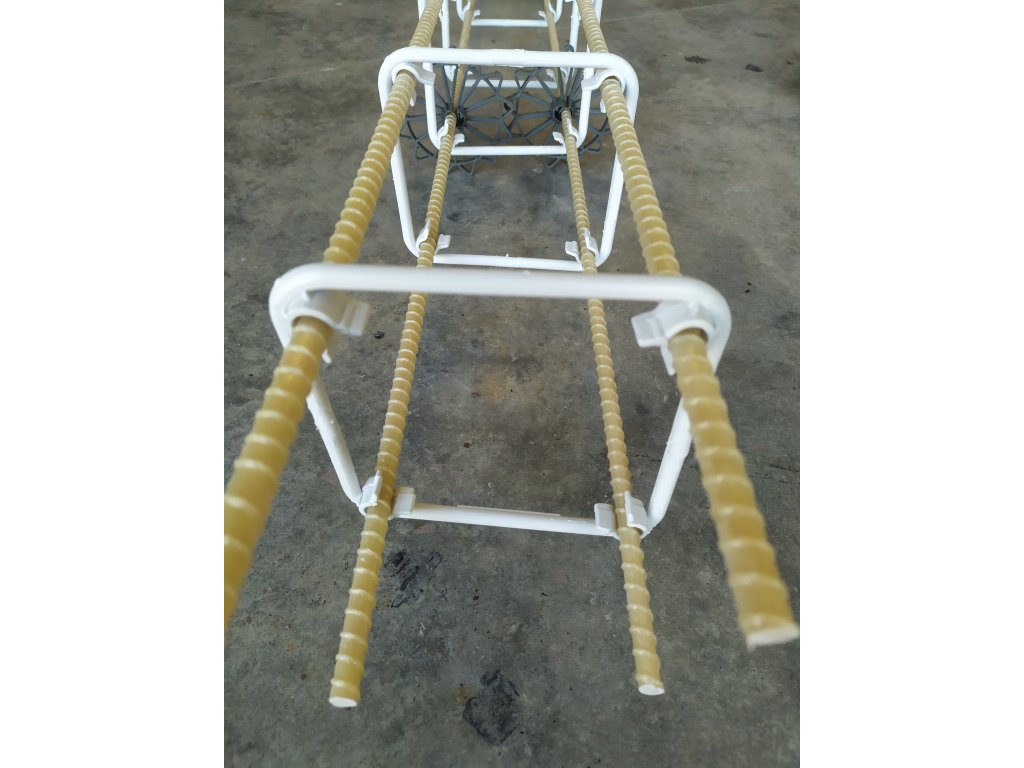

Spotreba pri výrobe armovacieho koša

Na vytvorenie 6 m armovacieho koša so štyrmi pozdĺžnymi prútmi sú potrebné 4 tyče po 6 m.

Z minimálneho odberu 10 kusov možno bez delenia pripraviť dva kompletné 6 m armovacie koše. Zostávajúce dve tyče možno použiť na kratšie úseky, napojenia alebo inú časť výstuže.

Orientačný počet strmienok na jeden 6 m armovací kôš:

• pri rozstupe 200 mm – približne 31 strmienok,
• pri rozstupe 300 mm – približne 21 strmienok.

Presný rozstup a počet strmienok musí určiť projekt.

Orientačná spotreba pri viazaní vlastnej siete

• oko 100 × 100 mm – približne 20 bm/m²,
• oko 150 × 150 mm – približne 13,3 až 14 bm/m²,
• oko 200 × 200 mm – približne 10 bm/m².

Minimálny odber 60 bm vystačí orientačne na 3 až 6 m² siete podľa zvoleného rozmeru oka. Výpočet nezahŕňa prekrytie, odrezky ani okrajové prúty.

Môže 10 mm kompozit nahradiť oceľový roxor 12 mm?

Priemer 10 mm sa pri vybraných aplikáciách v betóne používa ako alternatíva k oceľovej výstuži Ø 12 mm. Nejde však o automatickú zámenu platnú pre každú konštrukciu.

GFRP dosahuje vysokú pevnosť v ťahu, ale má nižší modul pružnosti než oceľ. Pri návrhu treba zohľadniť zaťaženie, rozstupy prútov, priehyb, kotvenie, prekrytie a krytie betónom.

Výhody kompozitnej výstuže FiberoX®

• nekoroduje a nespôsobuje poškodenie betónu rozpínaním hrdze,
• výrazne znižuje hmotnosť výstuže na stavbe,
• nevedie elektrický prúd a je nemagnetická,
• jednoducho sa prenáša, reže a viaže,
• je vhodná aj do vlhkého a chemicky namáhaného prostredia,
• je vyvinutá a vyrábaná na Slovensku.

Technické dokumenty, certifikáty a podklady pre projektantov nájdete v sekcii Technické informácie a certifikácia GFRP.

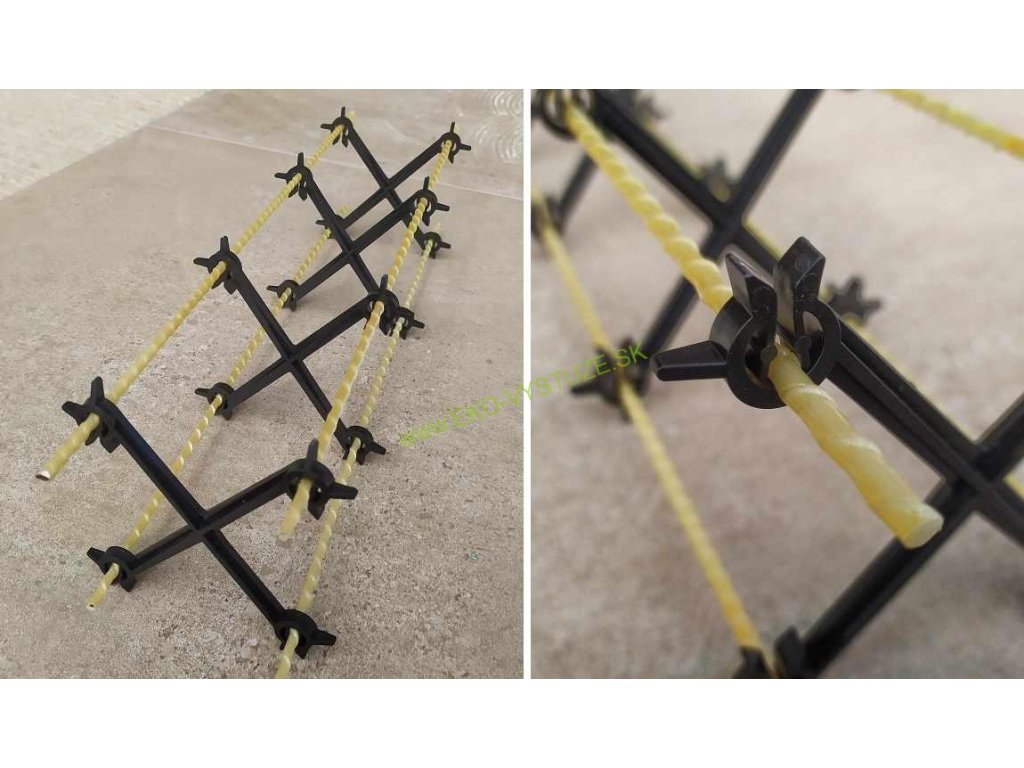

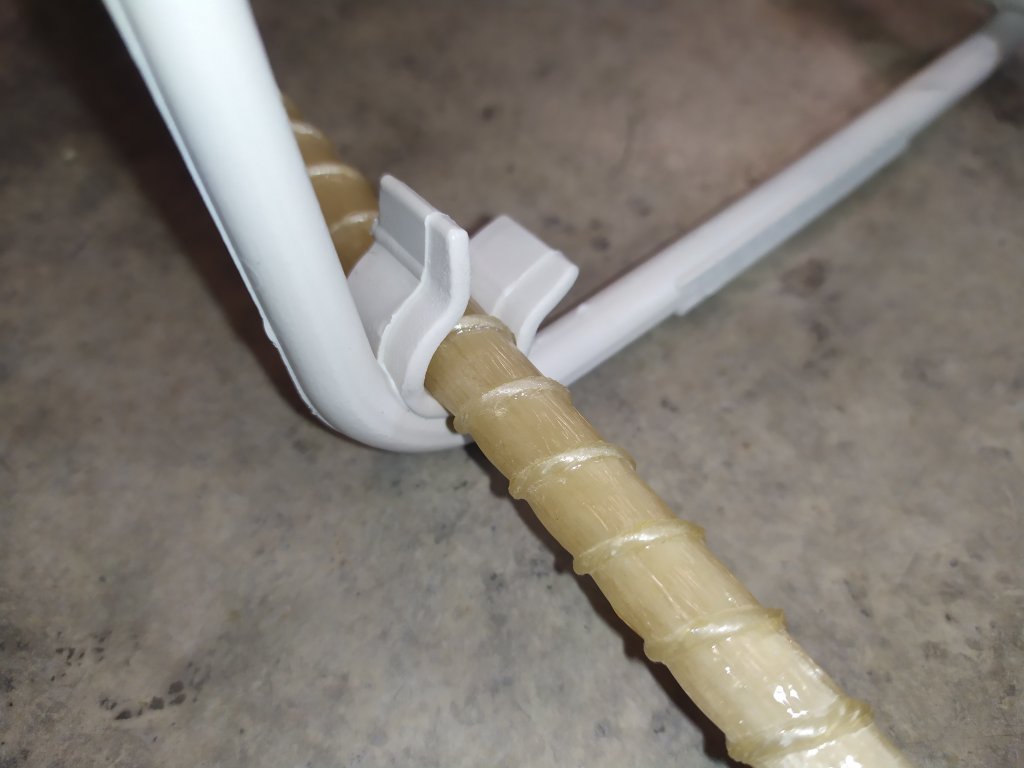

Na výrobu armovacích košov môžete tyče kombinovať s hotovými armovacími strmienkami EKO-GRIP.

Zhrnutie

Roxor EKO 10 s dĺžkou 6 m je určený podľa projektu pre základy, priemyselné podlahy, oporné konštrukcie, prefabrikáty a ďalšie viac namáhané betónové prvky. Jedna tyč váži iba 0,800 kg a v betóne nekoroduje. Pri nosných konštrukciách musí jeho použitie, priemer a rozstup potvrdiť projektant alebo statik.
