Roxor tyč | Eko 04mm | KOMPOZITNÁ armovacia tyč GFRP FiberoX® |6m|

Roxor EKO 4 – rovná kompozitná tyč Ø 4 mm, dĺžka 6 m

Hotová rovná výstuž pre drobné betónové prvky a menej namáhané konštrukcie.

Roxor EKO 4 FiberoX® je armovacia tyč z GFRP kompozitu dodávaná v rovnej dĺžke 6 metrov. Je vhodná najmä tam, kde chcete pracovať s pripravenými rovnými prútmi bez rozbaľovania materiálu zo zvitku.

Priemer 4 mm je praktický pre menšie betónové prvky a úzke priestory, kde je dôležitá nízka hmotnosť, jednoduchá manipulácia a dlhodobá odolnosť proti korózii.

Kde dáva priemer 4 mm zmysel

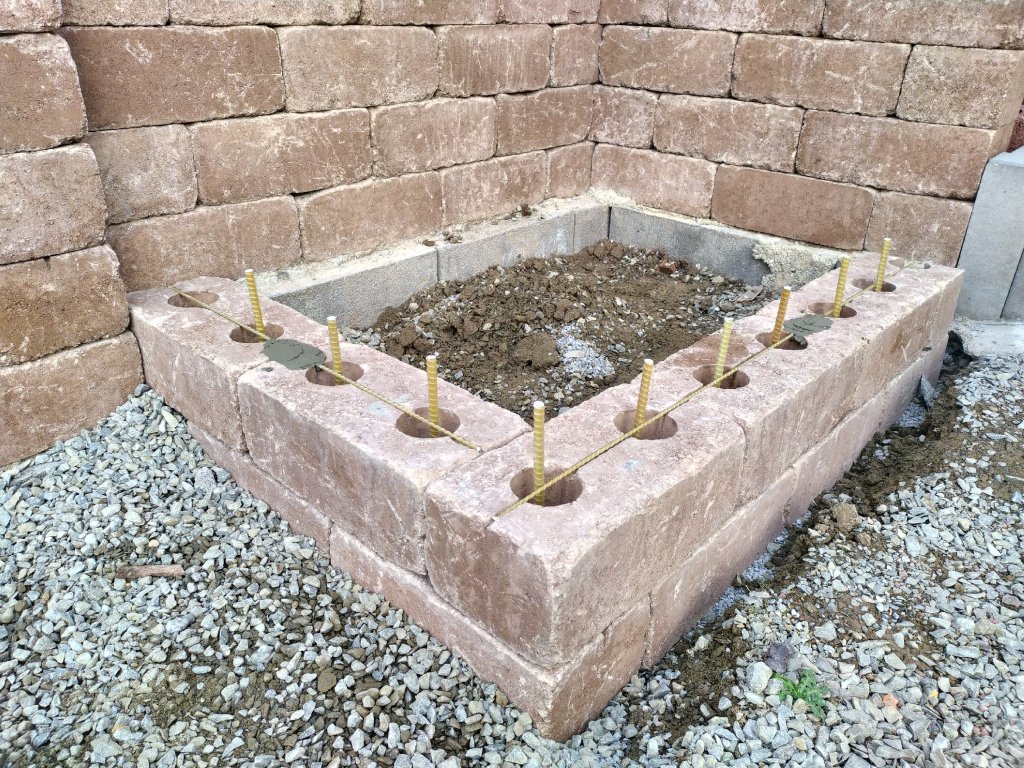

• plotové a debniace tvárnice s menšími otvormi,
• záhradné obrubníky, chodníky a drobné betónové plochy,
• menšie prefabrikované betónové prvky,

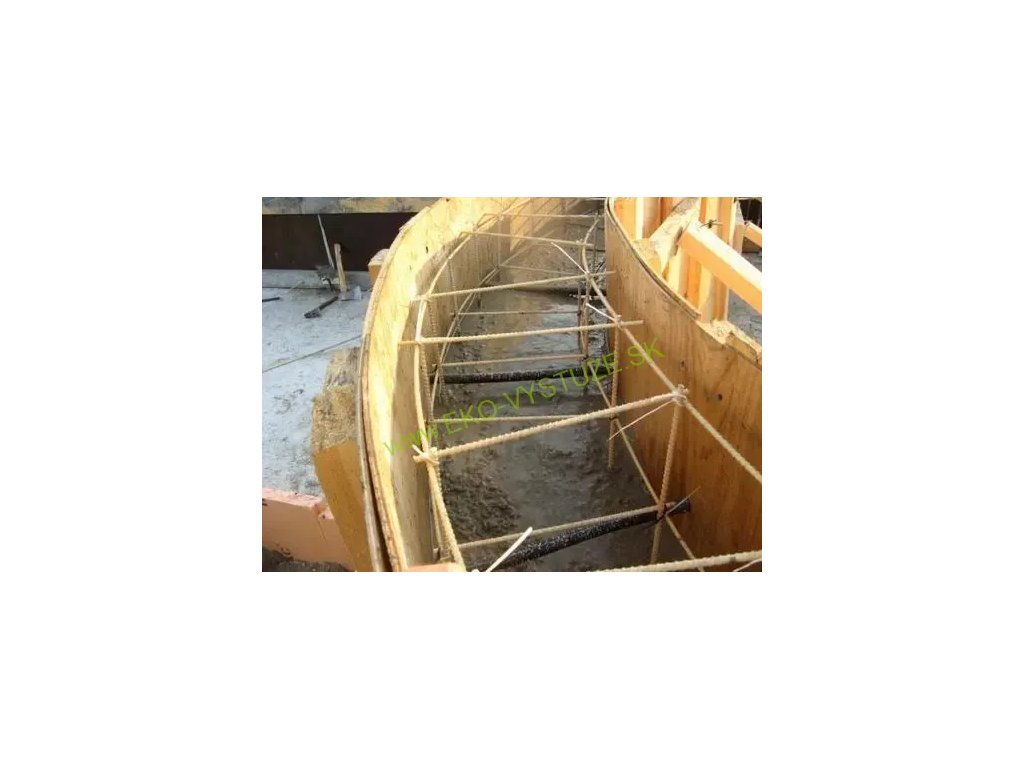

• výroba jednoduchých armovacích košov a vlastných sietí,
• konštrukcie vystavené vlhkosti, kde je výhodou nekorodujúca výstuž.

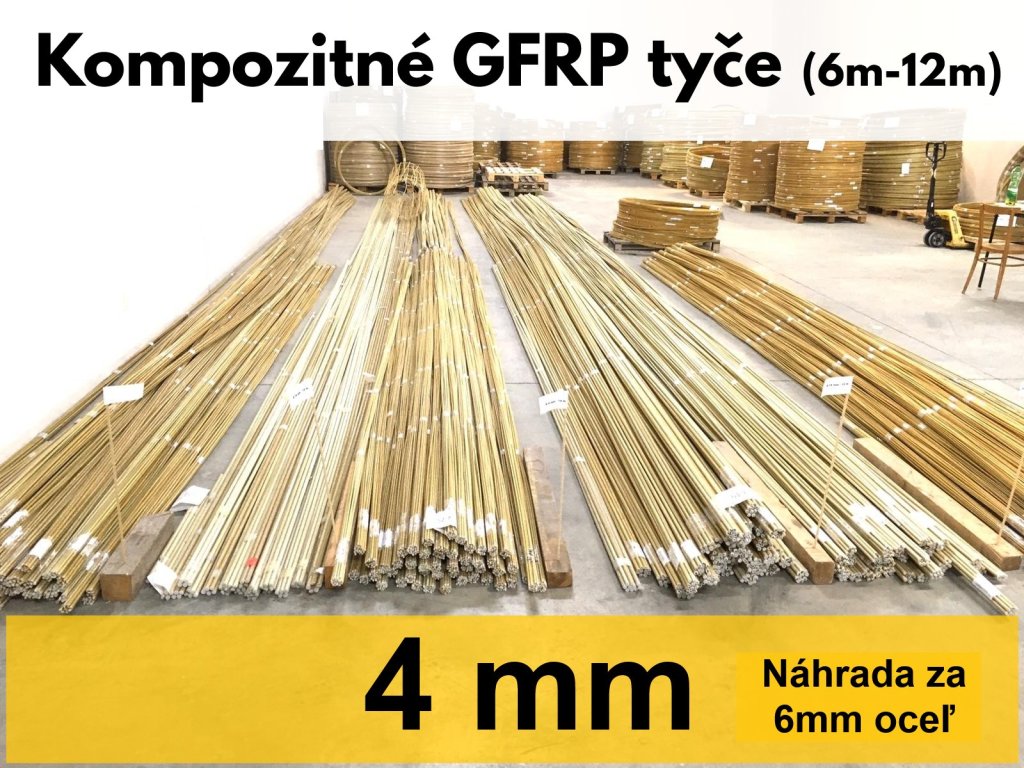

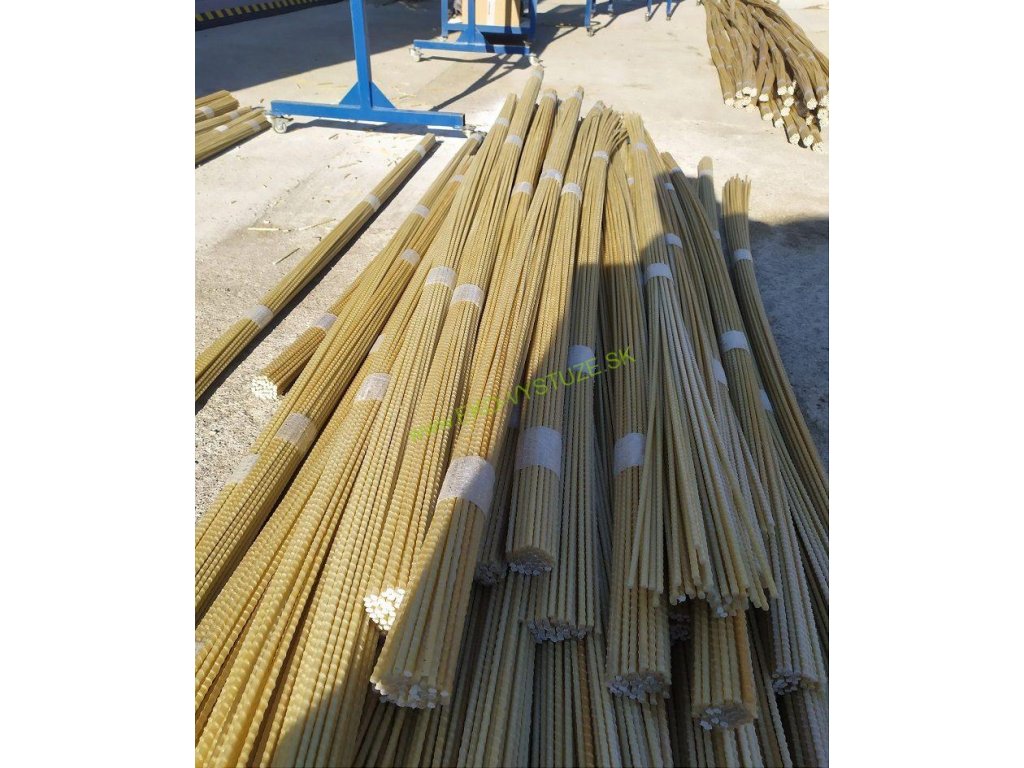

Rovná tyč pripravená na použitie

• Priemer: 4 mm
• Dĺžka jednej tyče: 6 m
• Hmotnosť jednej tyče: približne 0,170 kg
• Minimálny odber: 20 ks = 120 bm
• Hmotnosť 20 tyčí: približne 3,4 kg bez obalu
• Materiál: sklené vlákna a epoxidová matrica
• Výrobca: FiberoX®, Slovensko

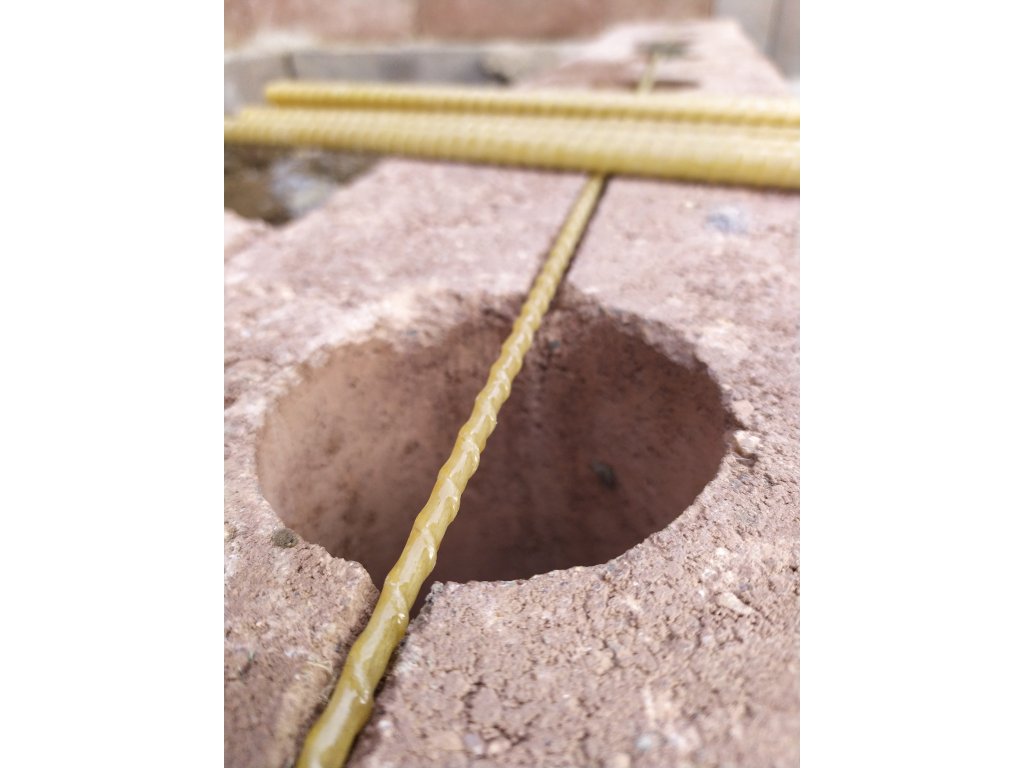

Tyče sú dodávané rovné, bez rádiusu vznikajúceho navinutím. Vďaka tomu sa jednoducho ukladajú do debniacich a plotových tvárnic, strmienok alebo pripravených armovacích zostáv.

Pri preprave je potrebné počítať s celou dĺžkou 6 metrov. Tyče sa kvôli preprave neskladajú ani neohýbajú do ostrého uhla.

Rezanie, viazanie a montáž

• Tyč sa delí uhlovou brúskou s vhodným rezným kotúčom.
• Pri rezaní používajte rukavice, ochranné okuliare a ochranu dýchacích ciest.
• Prúty možno viazať oceľovým viazacím drôtom alebo pevnými plastovými páskami.
• Kompozitnú a oceľovú výstuž možno v jednej konštrukcii vzájomne kombinovať podľa návrhu.
• GFRP sa na stavbe neohýba do ostrého 90° uhla ako oceľ.
• Rohy sa riešia prekrytím a previazaním prútov, oceľovým prvkom alebo vopred vyrobeným tvarovým dielom.

Orientačná spotreba materiálu

Na vytvorenie 6 m armovacieho koša so štyrmi pozdĺžnymi prútmi sú potrebné 4 tyče po 6 m. Z minimálneho odberu 20 kusov možno pripraviť najviac približne 30 m armovacieho koša.

Výpočet nezahŕňa prekrytia, odrezky, kotvenie ani ďalšie konštrukčné detaily.

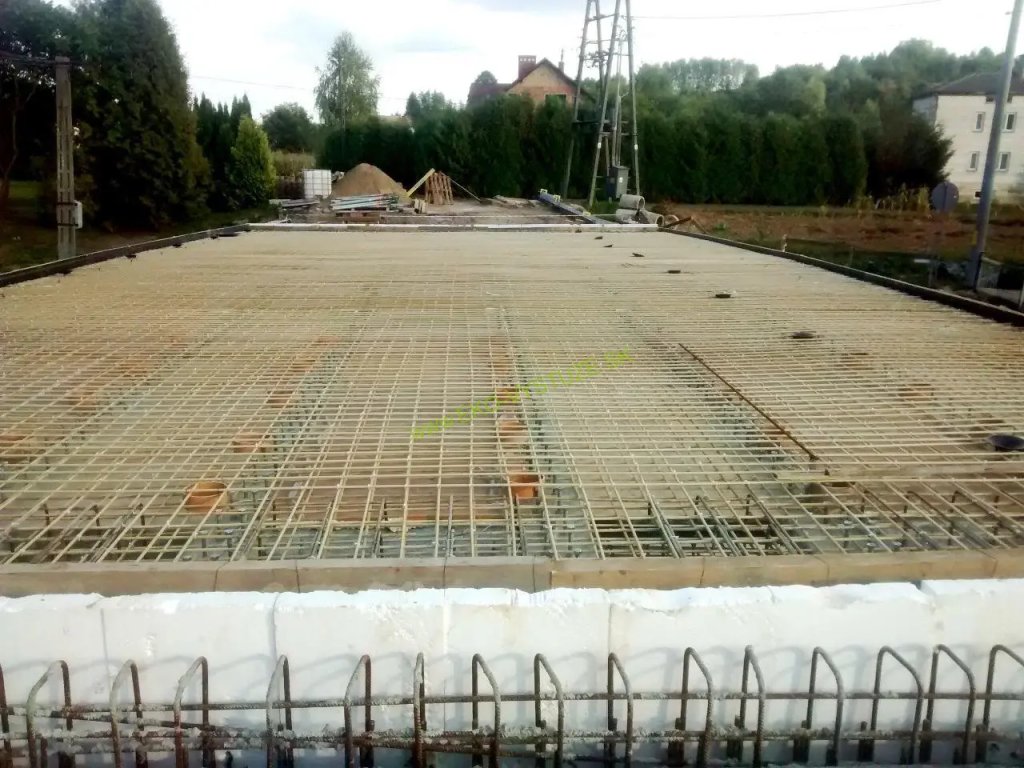

Pri vlastnom viazaní jednoduchej siete je orientačná spotreba:

• oko 100 × 100 mm – približne 20 bm/m²,
• oko 150 × 150 mm – približne 13,3 až 14 bm/m²,
• oko 200 × 200 mm – približne 10 bm/m².

Uvedené hodnoty sú bez prekrytia, odpadu a okrajových prútov.

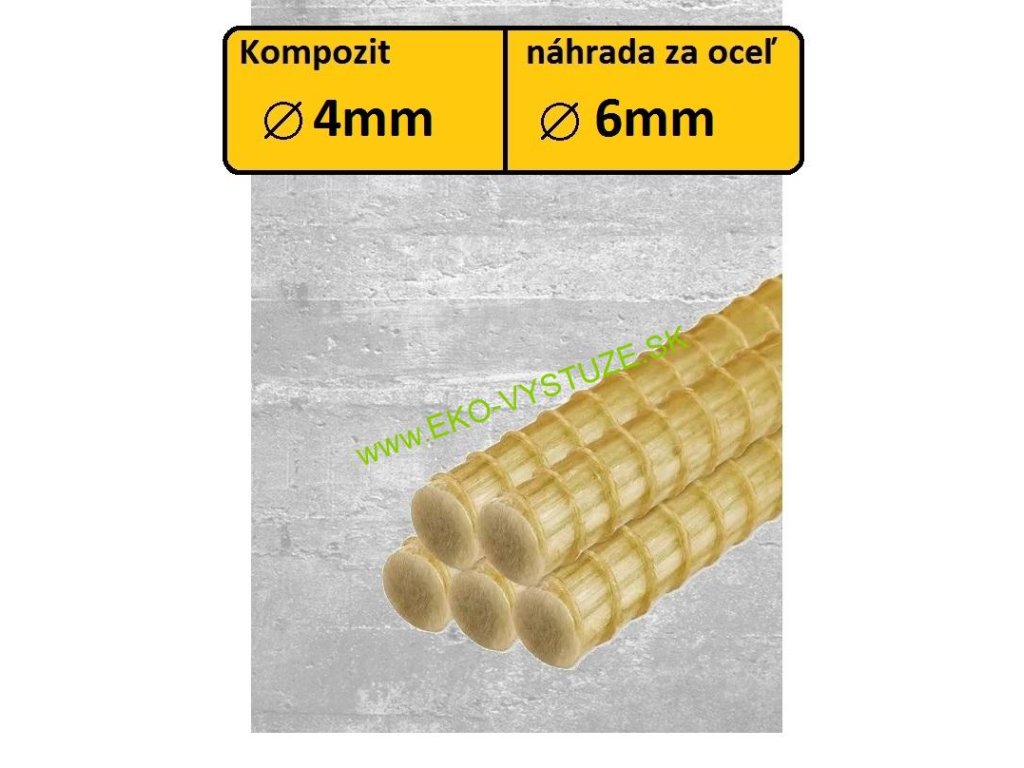

Môže 4 mm kompozit nahradiť oceľový roxor 6 mm?

Priemer 4 mm sa pri vybraných aplikáciách v betóne používa ako alternatíva k oceľovej výstuži Ø 6 mm. Nejde však o automatickú náhradu platnú pre každú konštrukciu.

GFRP má vysokú pevnosť v ťahu, ale nižší modul pružnosti než oceľ. Pri návrhu preto treba zohľadniť zaťaženie, rozstupy prútov, kotvenie, prekrytie, krytie betónom a priehyb konštrukcie.

Prečo kompozitná výstuž FiberoX®

• nekoroduje a nespôsobuje poškodenie betónu rozpínaním hrdze,
• je výrazne ľahšia než oceľ,
• nevedie elektrický prúd a je nemagnetická,
• jednoducho sa prenáša, reže a viaže,
• je vyvinutá a vyrábaná na Slovensku.

Technické dokumenty, certifikáty a podklady pre projektantov nájdete v sekcii Technické informácie a certifikácia GFRP.

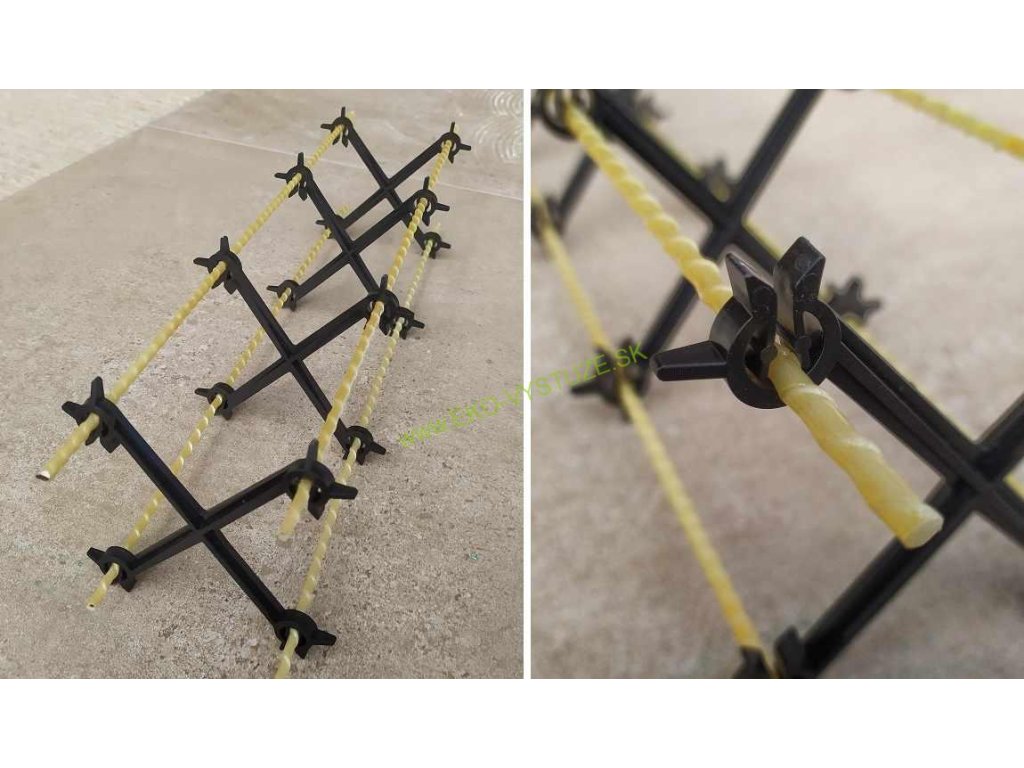

Na rýchlu výrobu armovacích košov môžete tyče kombinovať s hotovými armovacími strmienkami EKO-GRIP.

Zhrnutie

Rovná tyč EKO 4 je vhodná pre menšie betónové prvky, plotové tvárnice a jednoduché armovacie zostavy, pri ktorých chcete pracovať s pripravenými 6 m prútmi. Hlavnou výhodou je veľmi nízka hmotnosť, jednoduchá montáž a úplná odolnosť proti korózii. Pri staticky namáhaných konštrukciách musí použitie a priemer výstuže potvrdiť projektant alebo statik.
