Roxor tyč | Eko 06mm | KOMPOZITNÁ armovacia tyč GFRP FiberoX® |6m|

Roxor EKO 6 – rovná kompozitná tyč Ø 6 mm, dĺžka 6 m

Hotová rovná výstuž pre debniace tvárnice, menšie základy a armovacie koše.

Roxor EKO 6 FiberoX® je GFRP armovacia tyč s priemerom 6 mm dodávaná v rovnej dĺžke 6 metrov. Je pripravená na okamžité uloženie do debnenia, tvárnic alebo strmienok.

Priemer 6 mm predstavuje univerzálnu voľbu pre bežné betónové práce, pri ktorých je potrebná pevnejšia výstuž než pri priemere 4 mm, ale zároveň nízka hmotnosť a jednoduchá manipulácia.

Typické použitie tyče Ø 6 mm

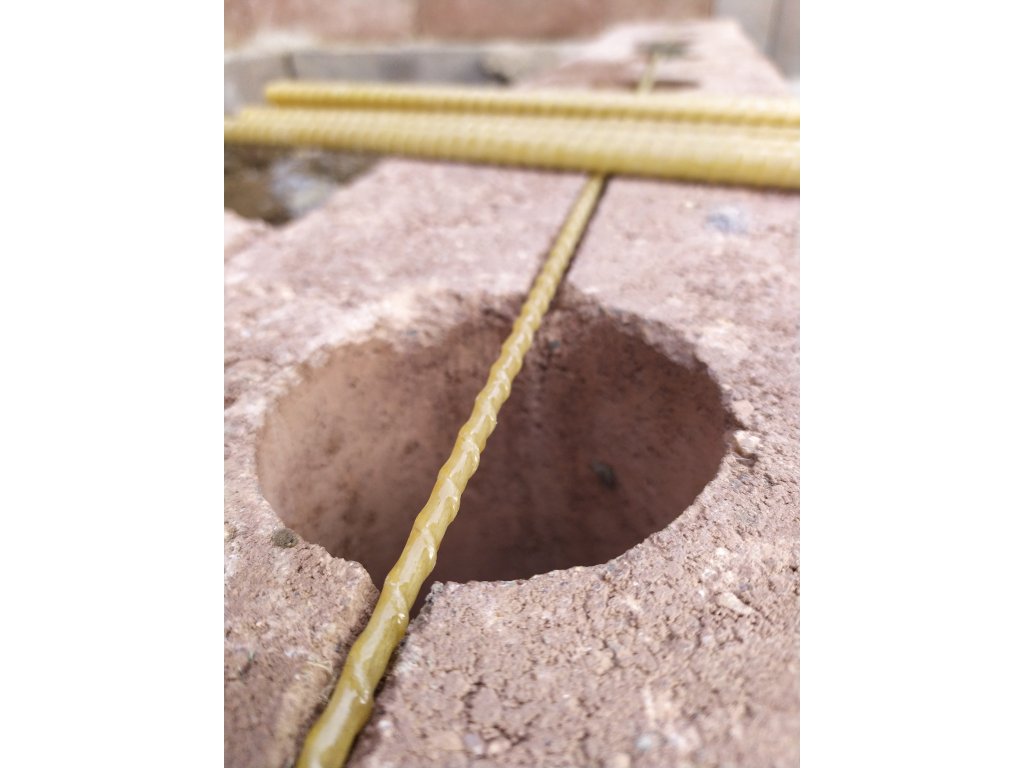

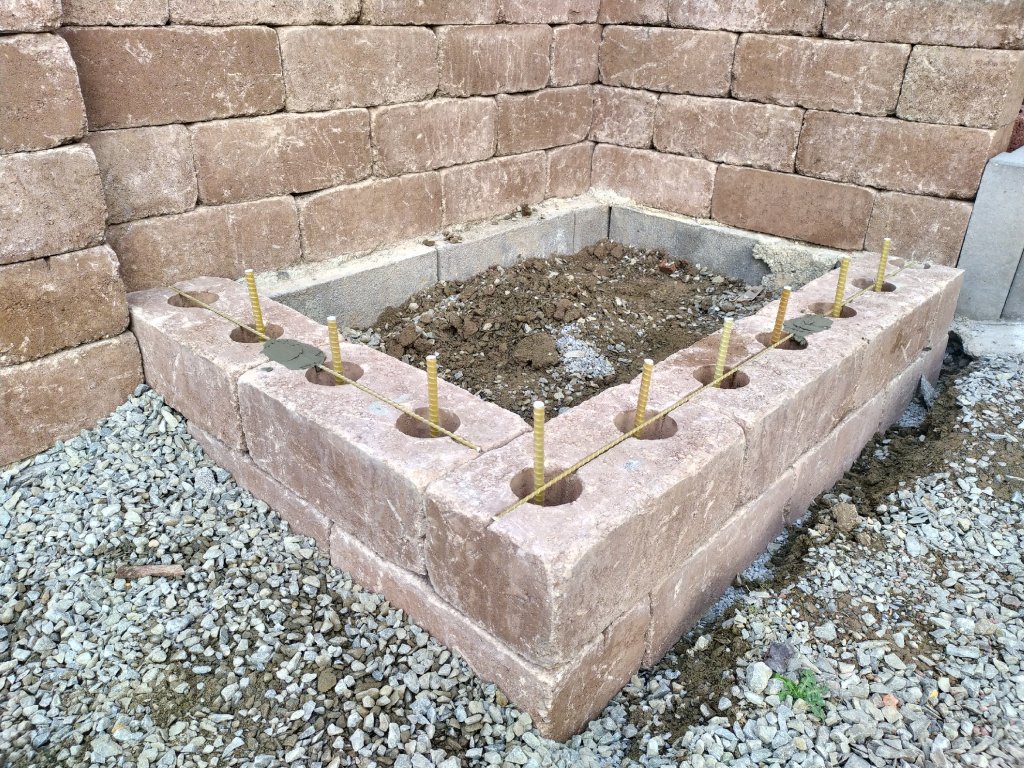

• debniace a plotové tvárnice,
• plotové základy a menšie základové pásy,
• podlahové dosky, chodníky a terasy,
• výroba armovacích košov,
• vlastná výroba kari sietí a výstužných zostáv,
• prefabrikované a záhradné betónové prvky,
• konštrukcie vystavené vlhkosti alebo korozívnemu prostrediu.

Parametre rovnej 6 m tyče

• Priemer: 6 mm
• Dĺžka jednej tyče: 6 m
• Hmotnosť jednej tyče: približne 0,250 kg
• Minimálny odber: 20 ks = 120 bm
• Hmotnosť 20 tyčí: približne 5 kg bez obalu
• Materiál: sklené vlákna a epoxidová matrica
• Výrobca: FiberoX®, Slovensko

Tyče sú dodávané rovné a bez rádiusu vznikajúceho navinutím. Vďaka tomu sa jednoducho ukladajú do strmienok, debniacich tvárnic a pripravených armovacích zostáv.

Pri preprave je potrebné počítať s celou dĺžkou 6 metrov. Tyče sa kvôli doprave neskladajú ani neohýbajú do ostrého uhla.

Rovná tyč alebo 50 m zvitok?

Rovná 6 m tyč je vhodná, keď potrebujete hotové rovné prúty s presnou dĺžkou a chcete ich ihneď ukladať do konštrukcie.

50 m zvitok je výhodnejší pri dlhých súvislých úsekoch, kde chcete obmedziť počet spojov a rezať prúty podľa skutočných rozmerov stavby.

Variant v súvislom návine nájdete ako roxor EKO 6 mm – 50 m zvitok.

Rezanie, viazanie a montáž

• Tyč sa delí uhlovou brúskou s vhodným rezným kotúčom.
• Pri rezaní používajte rukavice, ochranné okuliare a ochranu dýchacích ciest.
• Prúty možno viazať oceľovým viazacím drôtom alebo pevnými plastovými páskami.
• Kompozitnú a oceľovú výstuž možno vzájomne kombinovať podľa návrhu konštrukcie.
• GFRP sa na stavbe neohýba do ostrého 90° uhla ako oceľ.
• Rohy sa riešia prekrytím a previazaním, oceľovým prvkom alebo vopred vyrobeným tvarovým dielom.

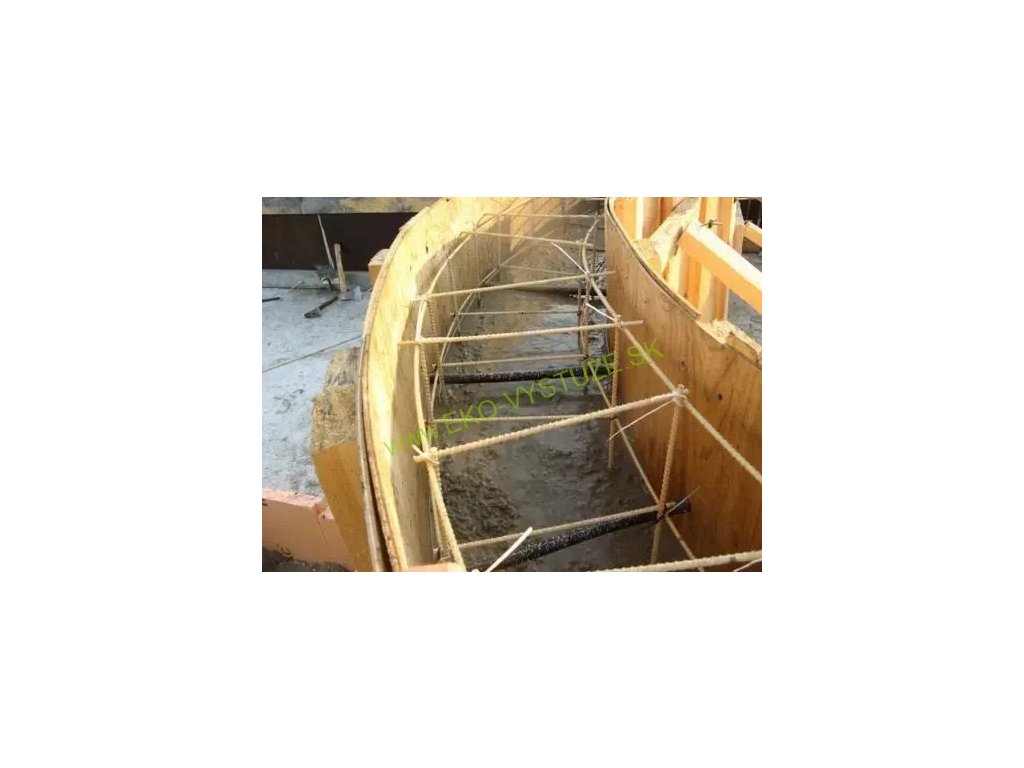

Orientačná spotreba na armovací kôš

Na vytvorenie 6 m armovacieho koša so štyrmi pozdĺžnymi prútmi sú potrebné 4 tyče po 6 m.

Z minimálneho odberu 20 kusov možno pripraviť najviac približne 30 m armovacieho koša. Výpočet nezahŕňa prekrytia, odrezky, kotvenie ani ďalšie konštrukčné detaily.

Orientačný počet strmienok na jeden 6 m armovací kôš:

• pri rozstupe 200 mm – približne 31 strmienok,
• pri rozstupe 300 mm – približne 21 strmienok.

Presný rozstup a počet strmienok musí určiť projekt.

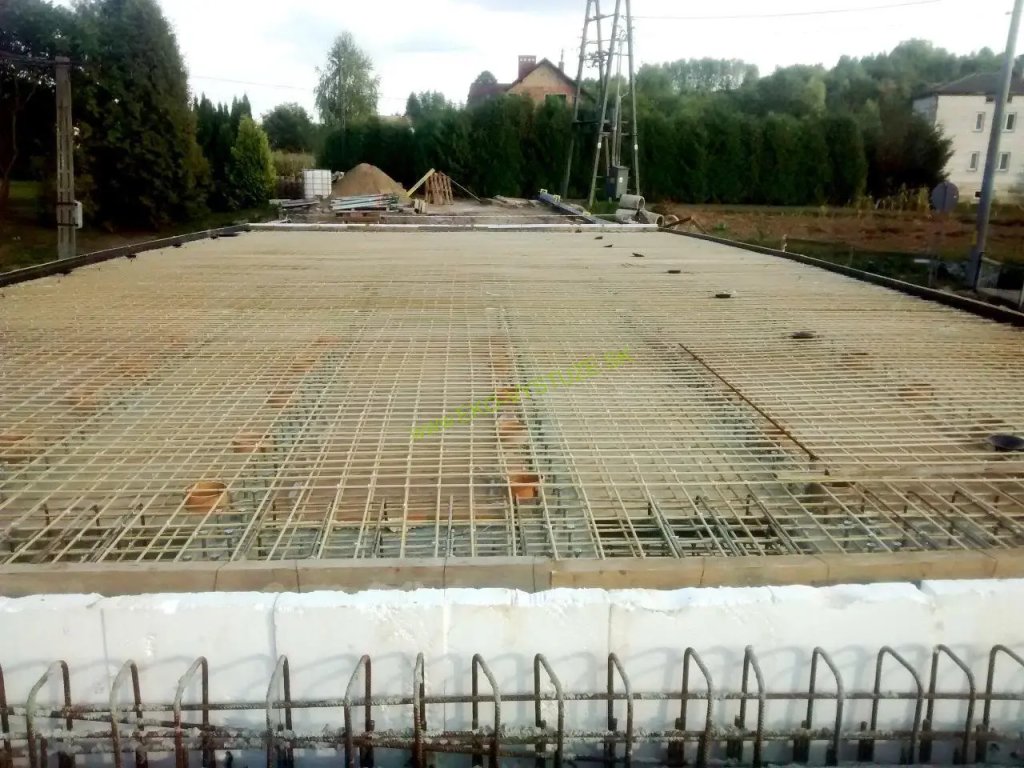

Orientačná spotreba pri viazaní vlastnej siete

• oko 100 × 100 mm – približne 20 bm/m²,
• oko 150 × 150 mm – približne 13,3 až 14 bm/m²,
• oko 200 × 200 mm – približne 10 bm/m².

Minimálny odber 120 bm vystačí orientačne na 6 až 12 m² siete podľa zvoleného rozmeru oka. Uvedené hodnoty sú bez prekrytia, odpadu a okrajových prútov.

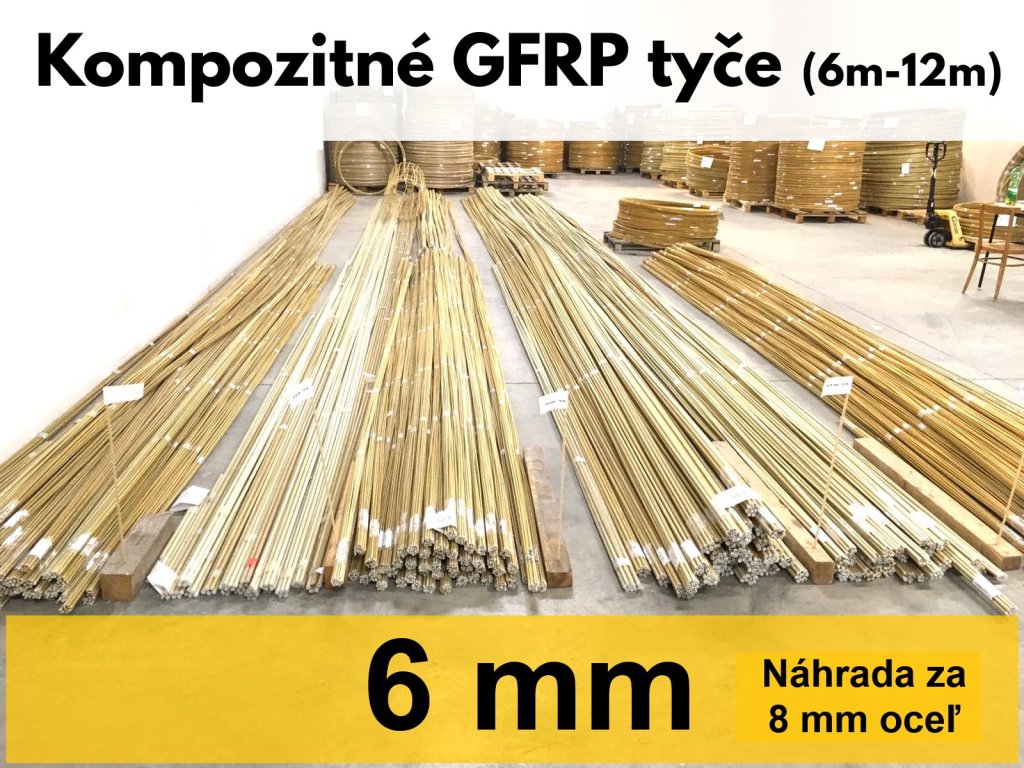

Môže 6 mm kompozit nahradiť oceľový roxor 8 mm?

Priemer 6 mm sa pri vybraných aplikáciách v betóne používa ako alternatíva k oceľovej výstuži Ø 8 mm. Nejde však o automatickú náhradu platnú pre každú konštrukciu.

GFRP dosahuje vysokú pevnosť v ťahu, ale má nižší modul pružnosti než oceľ. Pri návrhu preto treba zohľadniť zaťaženie, rozstupy prútov, priehyb, kotvenie, prekrytie a krytie betónom.

Výhody kompozitnej výstuže FiberoX®

• nekoroduje a nespôsobuje poškodenie betónu rozpínaním hrdze,
• je výrazne ľahšia než porovnateľná oceľová výstuž,
• nevedie elektrický prúd a je nemagnetická,
• jednoducho sa prenáša, reže a viaže,
• je pripravená v rovnej 6 m dĺžke,
• je vyvinutá a vyrábaná na Slovensku.

Technické dokumenty, certifikáty a podklady pre projektantov nájdete v sekcii Technické informácie a certifikácia GFRP.

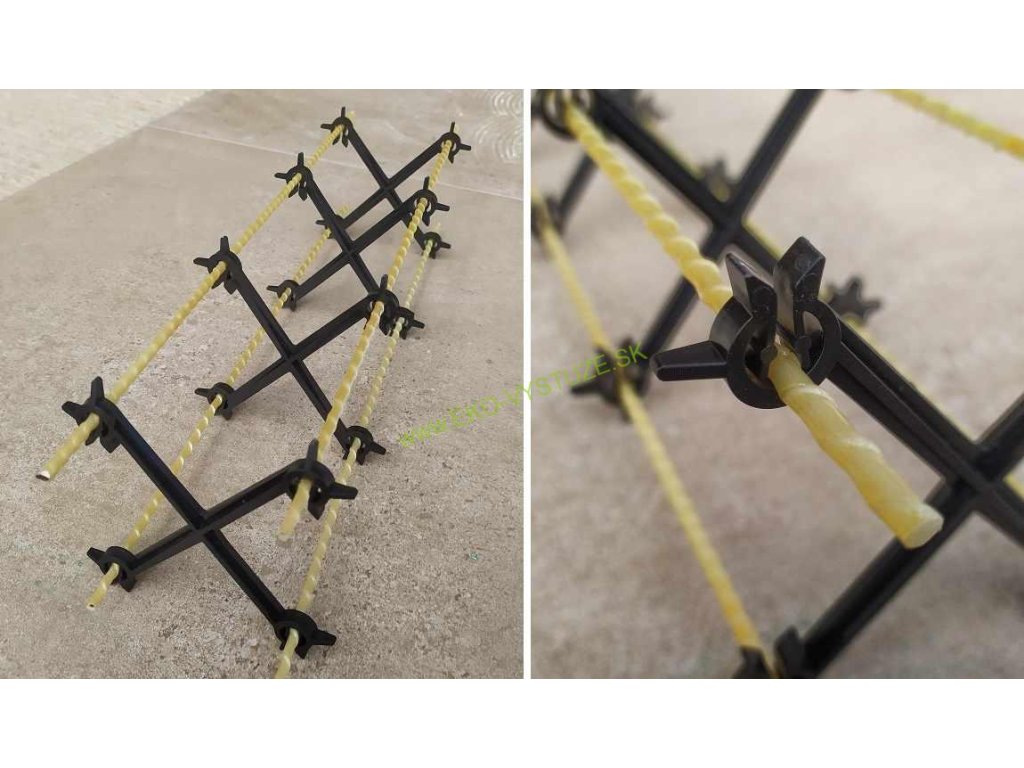

Na rýchlu výrobu armovacích košov môžete tyče kombinovať s hotovými armovacími strmienkami EKO-GRIP.

Zhrnutie

Rovná tyč EKO 6 je praktická výstuž pre debniace tvárnice, plotové základy, podlahové konštrukcie a armovacie koše. Je pripravená na okamžité použitie, váži len 0,250 kg a v betóne nekoroduje. Pri nosných konštrukciách musí jej použitie, priemer a rozstup potvrdiť projektant alebo statik.
